Проект чертеж Силовой бампер на УАЗ 469

Готовый проект "Силовой бампер на УАЗ 469" — цифровой PDF-чертёж для самостоятельной сборки: габариты 1780×680×330 мм (ширина 1780 мм, глубина 680 мм, высота 330 мм). После оплаты покупатель скачивает полный сборочный чертёж и инструкцию.

Размеры:
в метрах: 1.78х0.68х0.33м
в сантиметрах: 178х68х33см
в миллиметрах: 1780х680х330мм

Этот силовой бампер предназначен для передней установки на УАЗ 469 — подходит владельцам для внедорожья, эвакуации и защиты передней части кузова. Проект рассчитан на изготовление из стальной профильной трубы и листа с типовыми крепёжными элементами, при желании возможно дооснащение лебёдкой. Подробные чертежи удобны для мастерской или самостоятельной сборки — идеально для тех, кто ищет "Силовой бампер на УАЗ 469 своими руками чертежи" или хочет "чертеж силового бампера УАЗ 469 скачать".

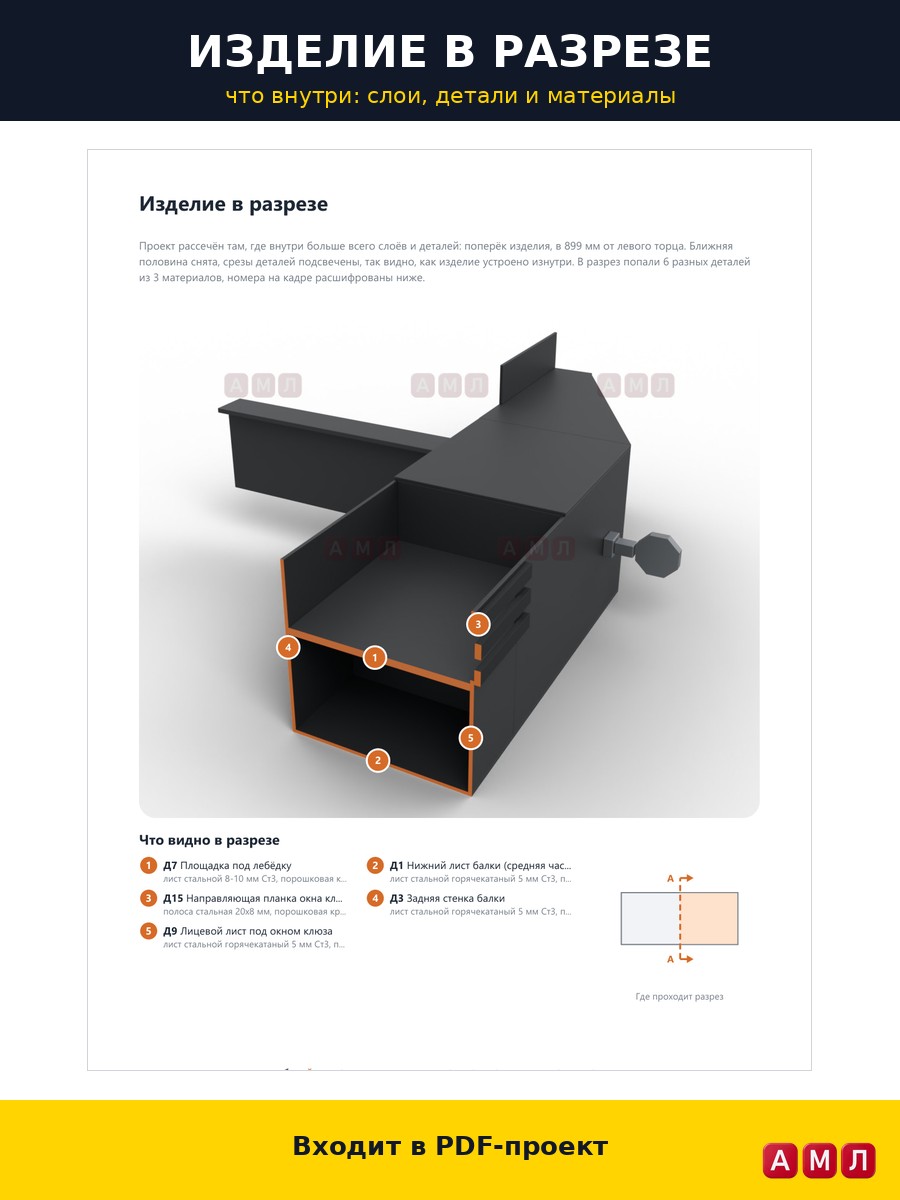

PDF на 33 страницы, 9 шагов сборки с фотографиями и подсказками, расчёт крепежа и ведомость материалов. В инструкции есть схема из чего собирается бампер, узлы крепления крупным планом и карта раскроя — всё для того, чтобы вы могли быстро приступить к изготовлению и понять, как установить силовой бампер на УАЗ 469 правильно.

Что внутри PDF-инструкции

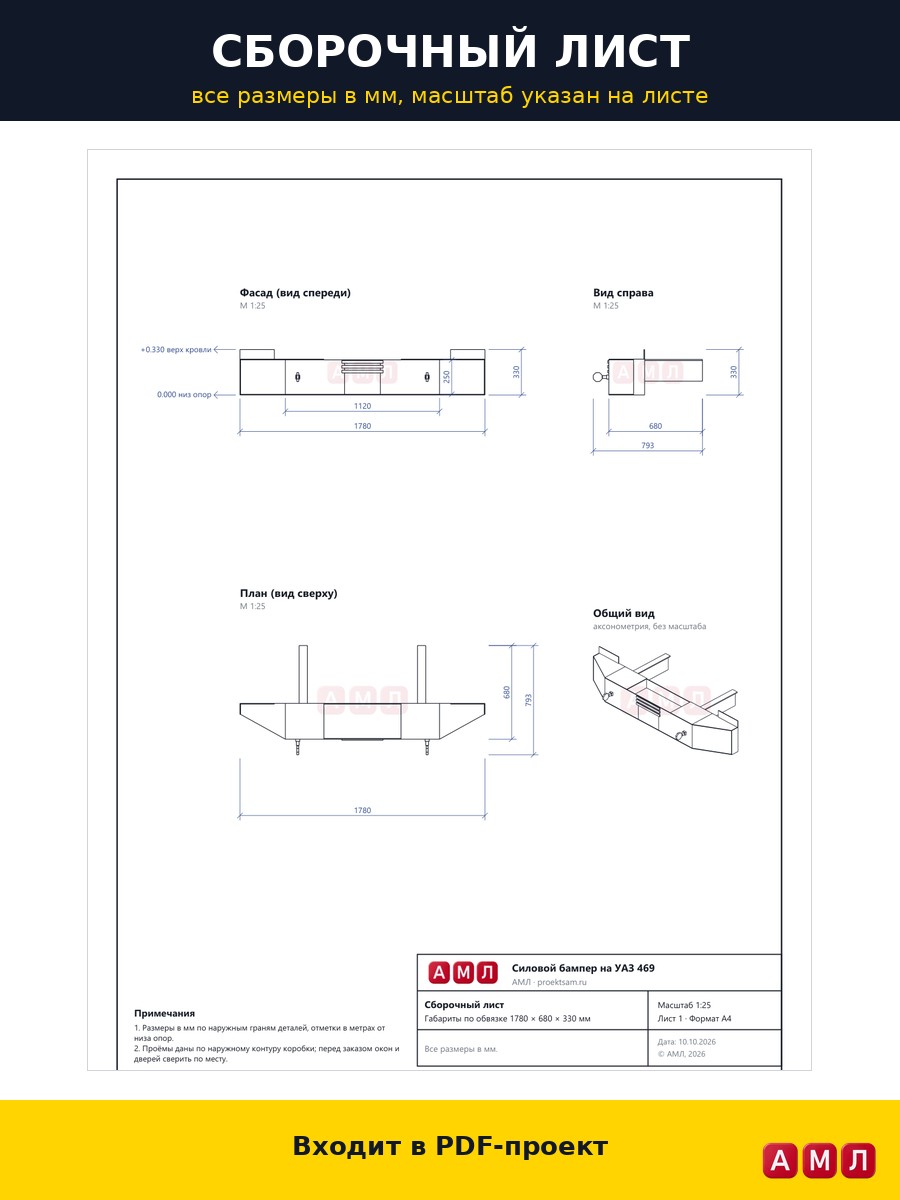

• Сборочный чертёж бампера в масштабе (A3) — постер-инфографика на одном листе
• Деталировка всех деталей с размерами в мм (чертежи в чистом стиле без надписей — только номера деталей и размеры)
• Карта раскроя и раскрой материалов
• Таблица крепежа и фурнитуры, ведомость материалов
• Перечень необходимых инструментов и рекомендаций по сварке/сборке

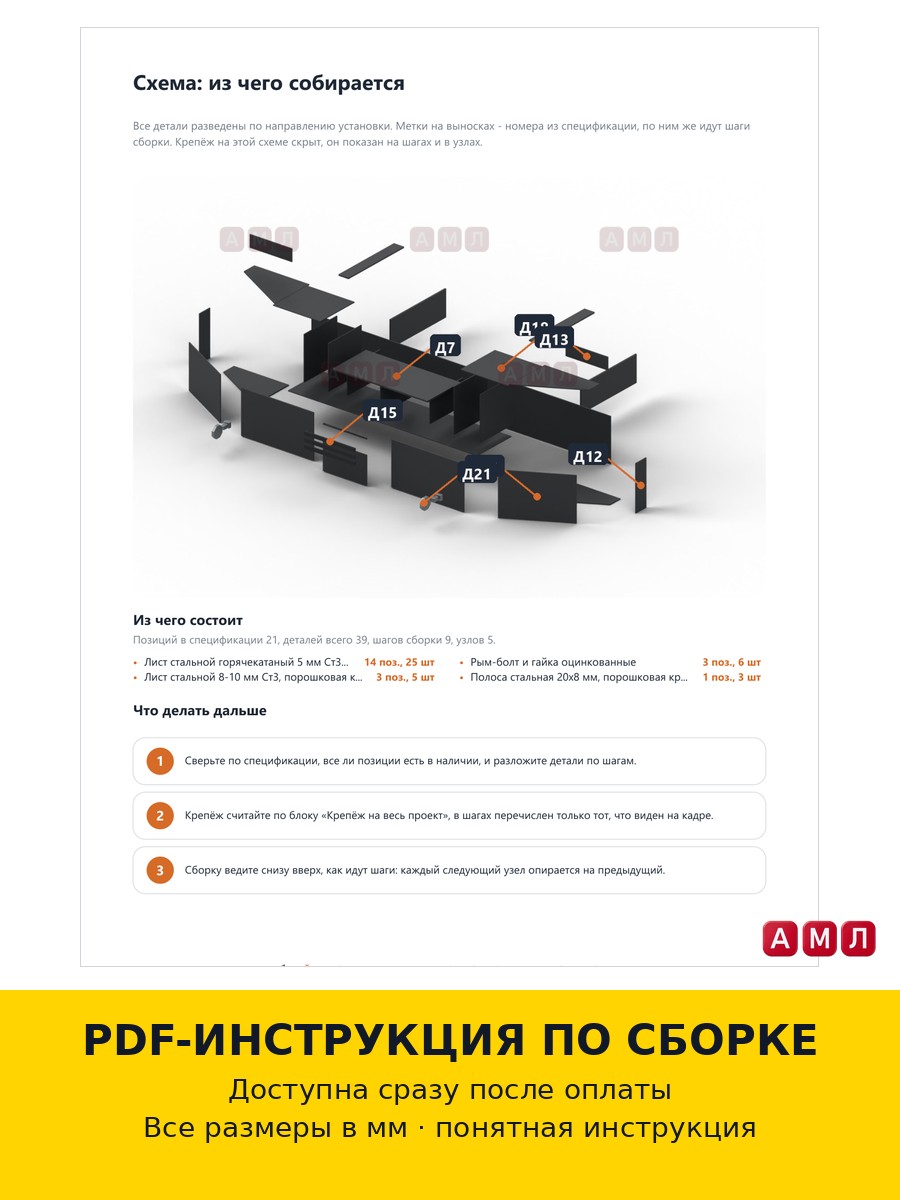

• Пошаговая сборка (9 шагов) с фото, взрыв‑схема сборки и контрольные моменты
• Узлы и соединения крупным планом, схема крепления к раме
• Ссылка на 3D‑модель в браузере для наглядной проверки

Что получит покупатель

• PDF‑инструкция по сборке со всеми размерами и расчётами (33 страницы)
• Профессиональный сборочный чертёж и постер‑инфографика на A3
• Ведомость материалов, таблица крепежа и карта р
