Проект чертеж Силовой передний бампер на НИВУ Легенд

Готовый цифровой проект «Силовой передний бампер на НИВУ Легенд» — подробный сборочный чертёж и инструкция для самостоятельного изготовления (габариты 1700×300×300 мм). Покупатель получает PDF-файл с полным комплектом чертежей и фотоинструкций, а не готовое изделие.

Размеры:
в метрах: 1.7х0.3х0.3м
в сантиметрах: 170х30х30см
в миллиметрах: 1700х300х300мм

Проект рассчитан для владельцев НИВЫ Легенд и мастеров, которые хотят установить усиленный передний бампер на штатные места крепления кузова. Изделие собирается из профильной трубы и листовой стали с применением сварки и болтовых соединений; конструкция рассчитана на эксплуатацию в условиях бездорожья и защиты передней части автомобиля.

PDF-инструкция (34 страницы) содержит 9 шагов сборки с фото, сборочный лист A3, деталировку в мм, карту раскроя материалов и расчёт крепежа. Черчежи в чистом стиле — только номера деталей и размеры, есть ведомость материалов, список инструментов и ссылка на 3D‑модель проекта для просмотра в браузере.

Что внутри PDF-инструкции

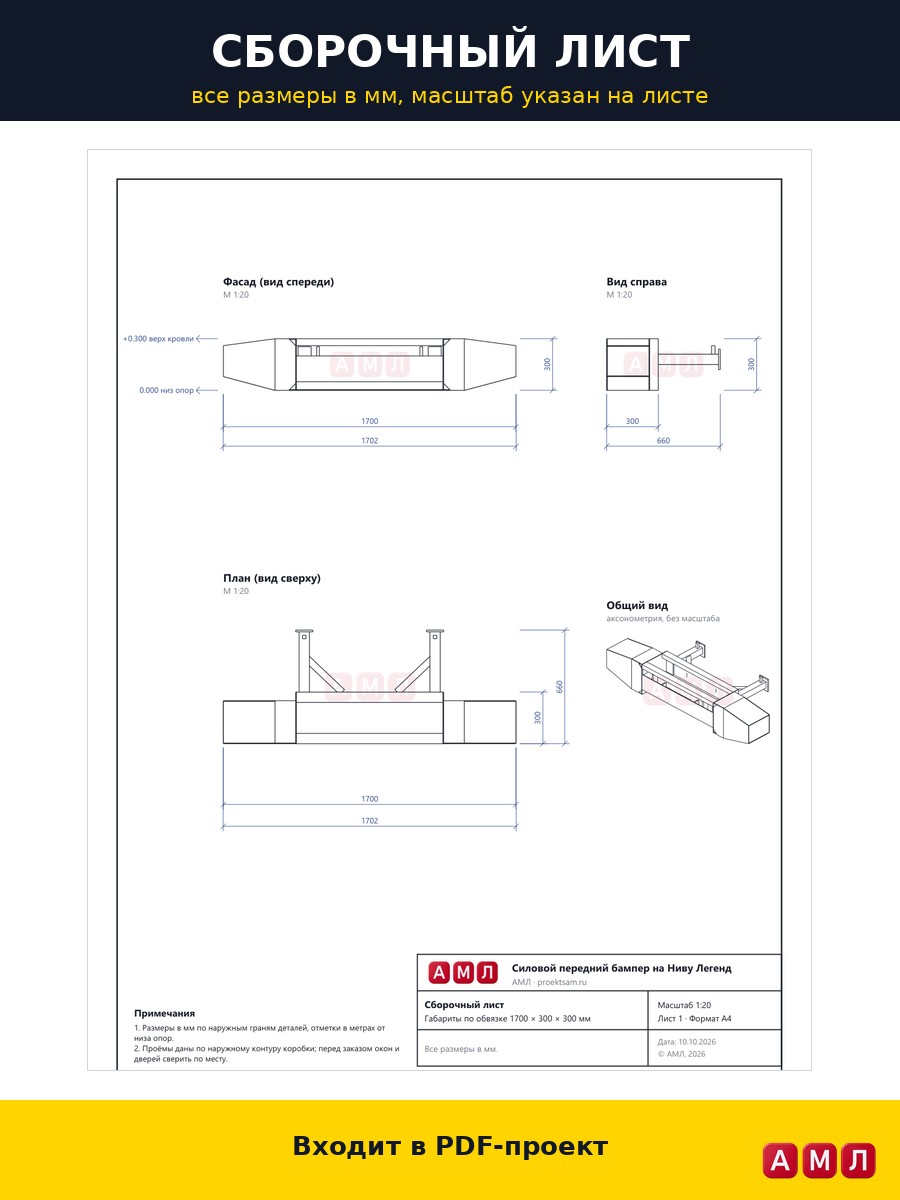

• Сборочный чертёж силового переднего бампера на НИВУ Легенд (масштабный лист A3).
• Деталировка всех деталей с размерами в мм (пластины, трубные заготовки, приварные детали).
• Постер‑инфографика на одном листе — обзор изделия и ключевые размеры.
• Карта раскроя материалов (раскрой пиломатериала/листового металла и труб).

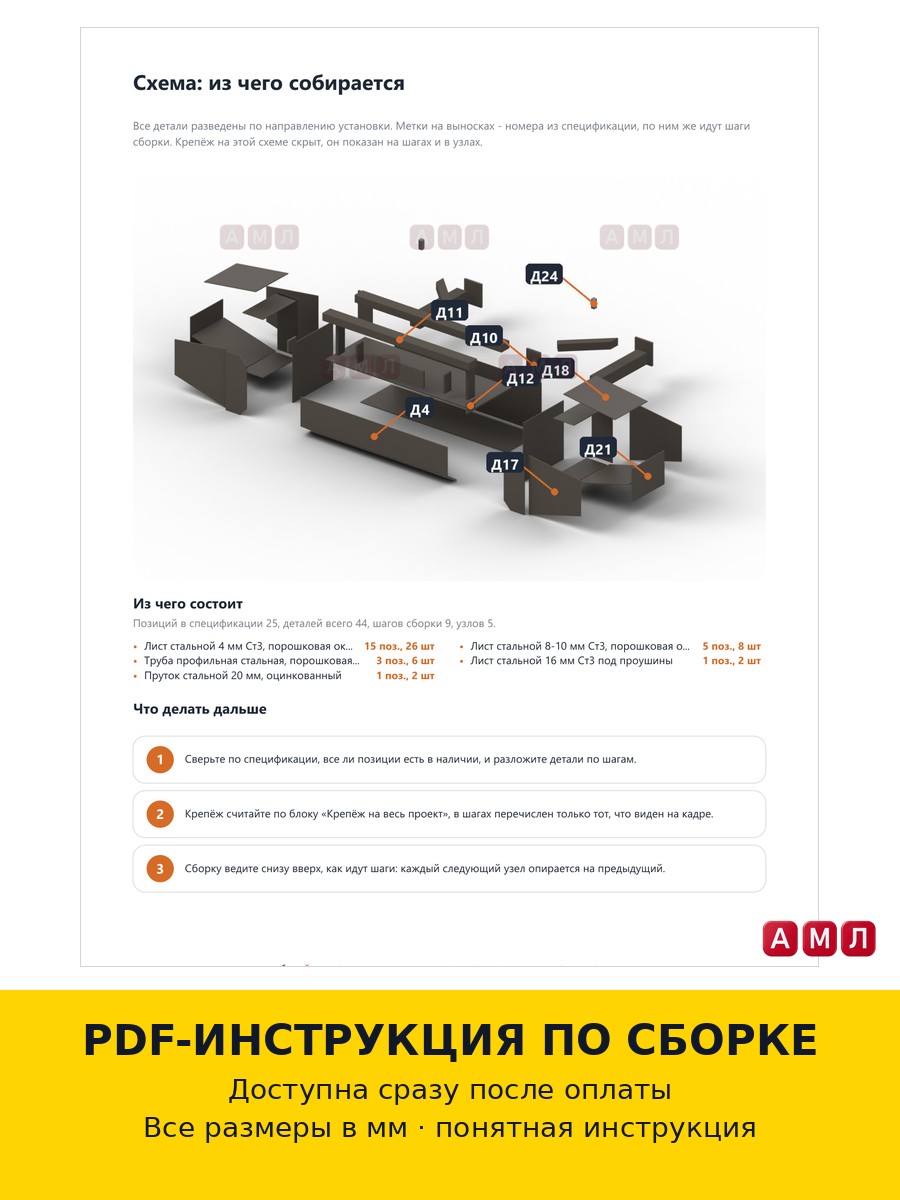

• Узлы и соединения крупным планом, взрыв‑схема сборки и контрольные шаблоны.
• Таблица крепежа и фурнитуры, ведомость материалов с количеством и размерами.
• Перечень необходимых инструментов и расчёт крепежа на весь проект.
• Пошаговая сборка от первой детали до финальной проверки с фото и подсказками.

Что получит покупатель

• PDF‑инструкция по сборке со всеми размерами и фото (мгновенная отправка PDF после оплаты).
• Профессиональный набор чертежей: деталировка в мм, сборочный лист, взрыв‑схема, карта раскроя, ведомость материалов.
• Чертежи в чистом стиле — только ном
