Проект чертеж Силовые пороги подножки плоские на УАЗ-469

Готовый проект силовые пороги подножки плоские на УАЗ-469 — цифровой PDF-чертёж и инструкция для самостоятельного изготовления. Габариты изделия: ширина 1300 мм, глубина 500 мм, высота 230 мм (1,3×0,5×0,23 м); изделие устанавливается как боковая подножка/порог на кузов УАЗ‑469.

Размеры:
в метрах: 1.3х0.5х0.23м
в сантиметрах: 130х50х23см
в миллиметрах: 1300х500х230мм

Подходит для внедорожников и мастерских: проект рассчитан на стальные профильные элементы и листовой металл с последующей сваркой/сборкой. В инструкции указаны материалы, варианты креплений к раме и кузову, расчёт крепежа и рекомендации по коррозионной защите. Чертёж пригоден для изготовления своими руками или в металлоизготовительной мастерской.

PDF на 30 страниц: подробная пошаговая инструкция с фото, сборочный лист A3, деталировка с размерами в мм, карта раскроя пиломатериала/металла и ведомость материалов. Инструкция удобна для поиска по запросам «чертеж силовые пороги подножки УАЗ 469», «как установить силовые пороги УАЗ 469» и позволяет скачать чертёж порогов на ПК, Android или iPhone.

Что внутри PDF-инструкции

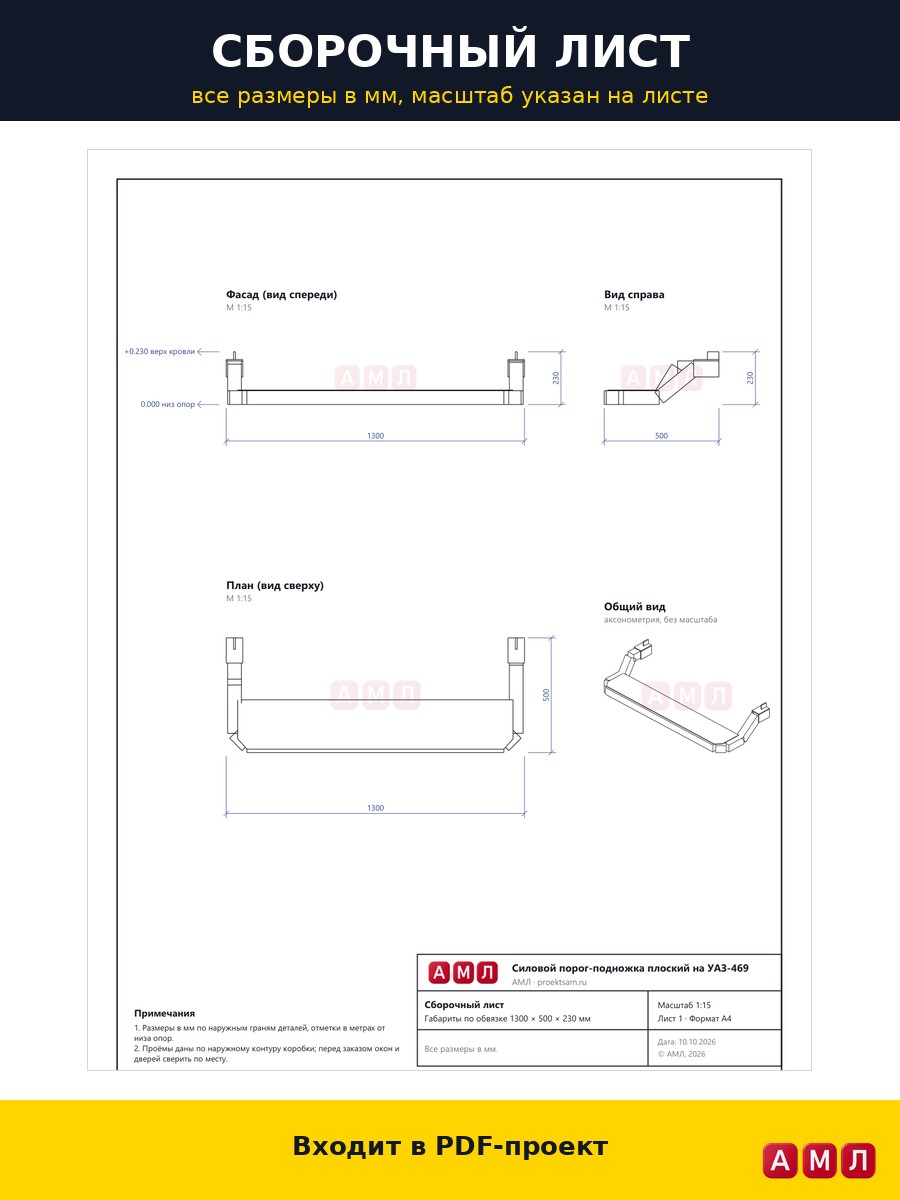

• Сборочный чертёж изделия в чистом стиле — только номера деталей и размеры в мм;
• Деталировка всех деталей с точными размерами и допусками;
• Таблица крепежа и фурнитуры с количеством и размерами;
• Перечень необходимых инструментов и материалов (сталь, профиль, листовой металл);
• Карта раскроя и расчёт расхода материалов;

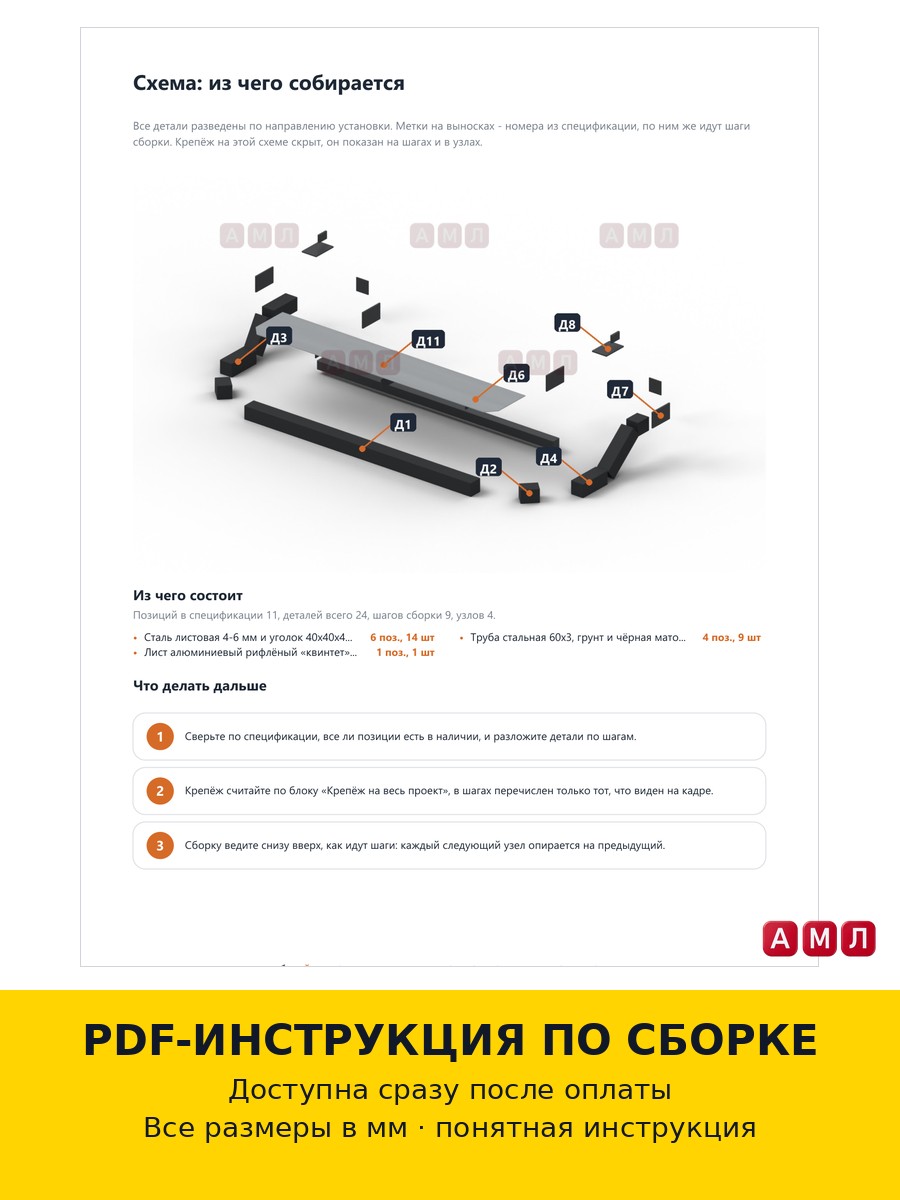

• Узлы и соединения крупным планом, взрыв‑схема сборки;
• Пошаговая сборка (9 шагов) с фото и проверками, инструкция установки порогов УАЗ 469.

Что получит покупатель

• PDF‑инструкция по сборке со всеми размерами и таблицами;
• Профессиональный чистый чертёж изделия и сборочный лист A3;
• Постер‑инфографика на одном листе для быстрого ориентирования;
• Мгновенная отправка PDF после оплаты — цифровой товар, не физическое изделие;
• Материал готов к изготовлению своими руками или передаче в мастерскую; доступ к 3D‑
