Проект чертеж снегоотвал для квадроцикла ATV с универсальной площадкой ковш для снега отвал

Снегоотвал для квадроцикла - готовый чертёж и подробная PDF-инструкция по изготовлению и установке отвала на ATV. Покупая цифровой продукт, вы получаете полный комплект рабочих документов для самостоятельного изготовления и монтажа.

Габариты: 1350 × 980 × 520 мм.

Этот снегоотвал предназначен для расчистки дворовых и подъездных территорий, дорожек и небольших площадей - подходит как для частного использования, так и для хозяйственных работ на базе большинства квадроциклов средней мощности. Конструкция рассчитана на эксплуатацию в зимних условиях, обеспечивает эффективный счищение снега при работе на уплотнённой и свежевыпавшей поверхности.

Изделие проектируется из стального листа и профильной стали; в чертеже указаны рекомендуемые материалы и их толщины (например, сталь 3-5 мм для основной лопасти и профиль 40×40-60×60 мм для рамы). В PDF-инструкции приведены габаритные размеры отвала (ширина полезной обработки, высота и угол отвала) и подробная деталировка в мм, включая нож стальной с приварной или болтовой заменяемой кромкой.

Что внутри PDF-инструкции

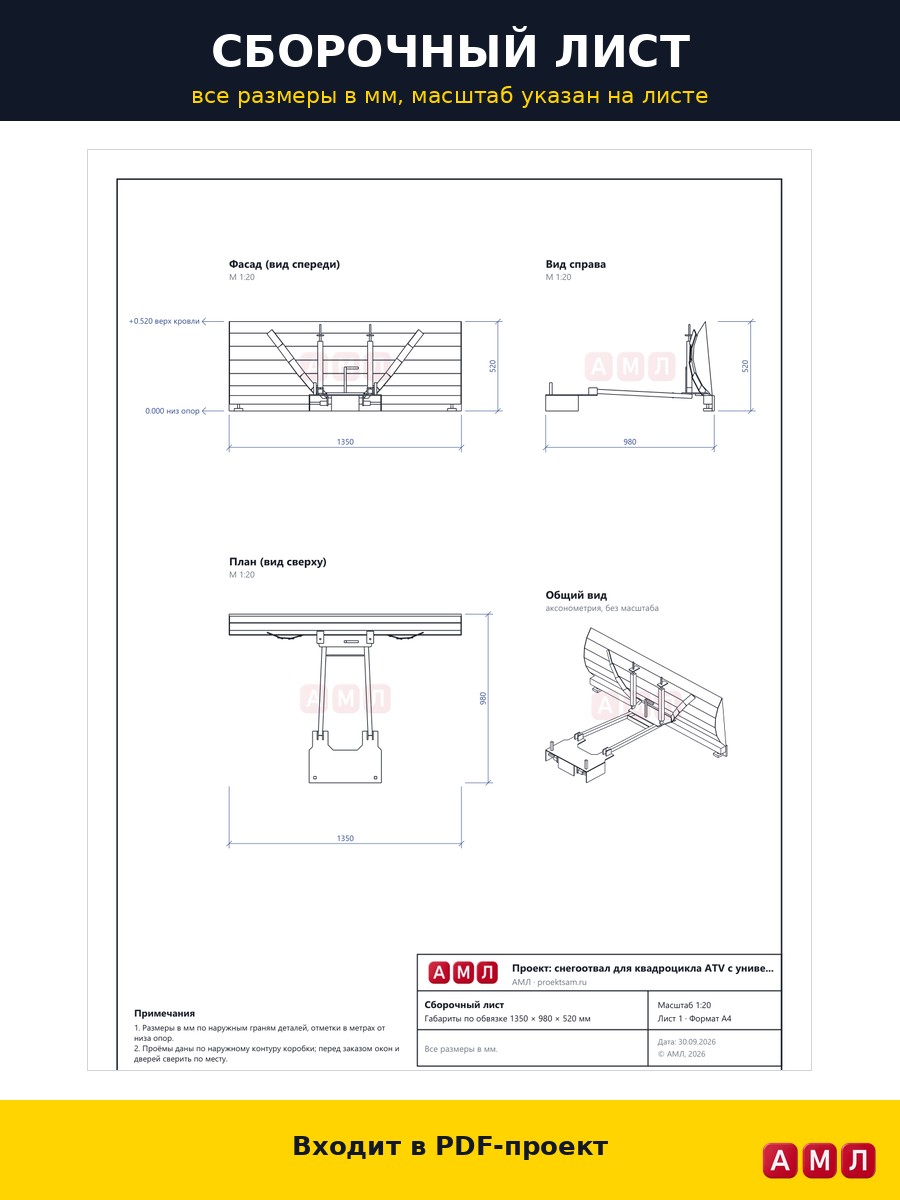

• Профессиональный сборочный чертёж с общим видом и размерами в мм.

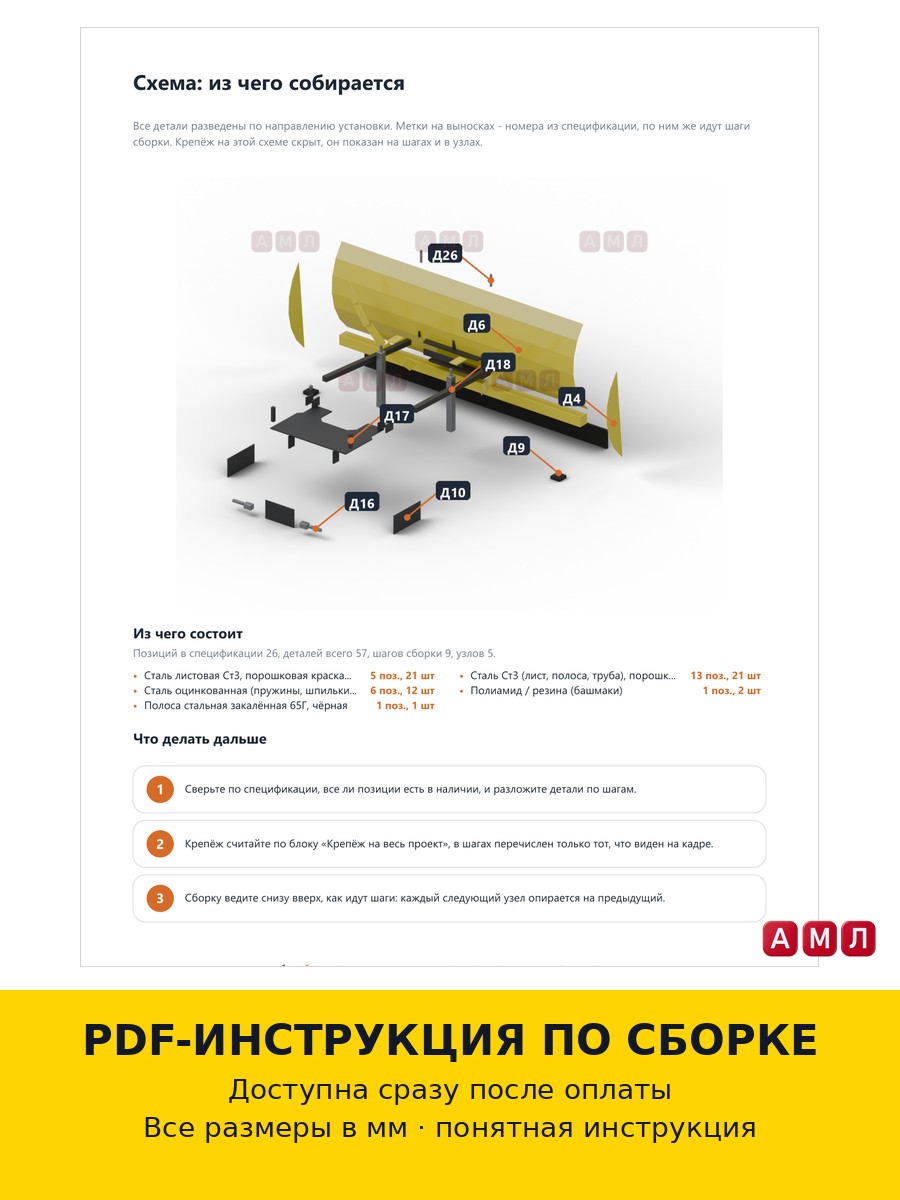

• Деталировка всех деталей: листы, профили, кронштейны с точными размерами и допусками.
• Таблица крепежа и фурнитуры: типы болтов, шайбы, гайки, рекомендованные позиции и метизы для заказа.
• Перечень необходимых инструментов для изготовления и монтажа (сверла, болгарка, точки сварки/сборки, динамометрический ключ и т.д.).
• Пошаговая сборка: от подготовки деталей и их подгонки до финальной установки на квадроцикл и проверки работы.
•

• Что получит покупатель

• PDF-инструкция по сборке со всеми размерами и чертежами - готовый к использованию документ для мастерской или домашнего изготовления.
• Профессиональный сборочный чертёж с деталировкой, таблицами и схемами крепления к квадроциклу.
• Мгновенная отправка PDF-файла после оплаты - цифровой товар, никаких физических деталей.
• Материал, позволяющий изготовить снегоотвал самостоятельно или заказать изготовление на заводе/в мастерской по точным размерам.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
