Проект чертеж Уличная мангал-барбекю 280 см. с дровницей

Стационарная уличная мангал печь-барбекю со столешницей и дровницей, чёрная - готовый профессиональный сборочный чертёж и подробная PDF-инструкция для самостоятельного изготовления и монтажа на участке.

Габариты: 2800 × 800 × 2200 мм.

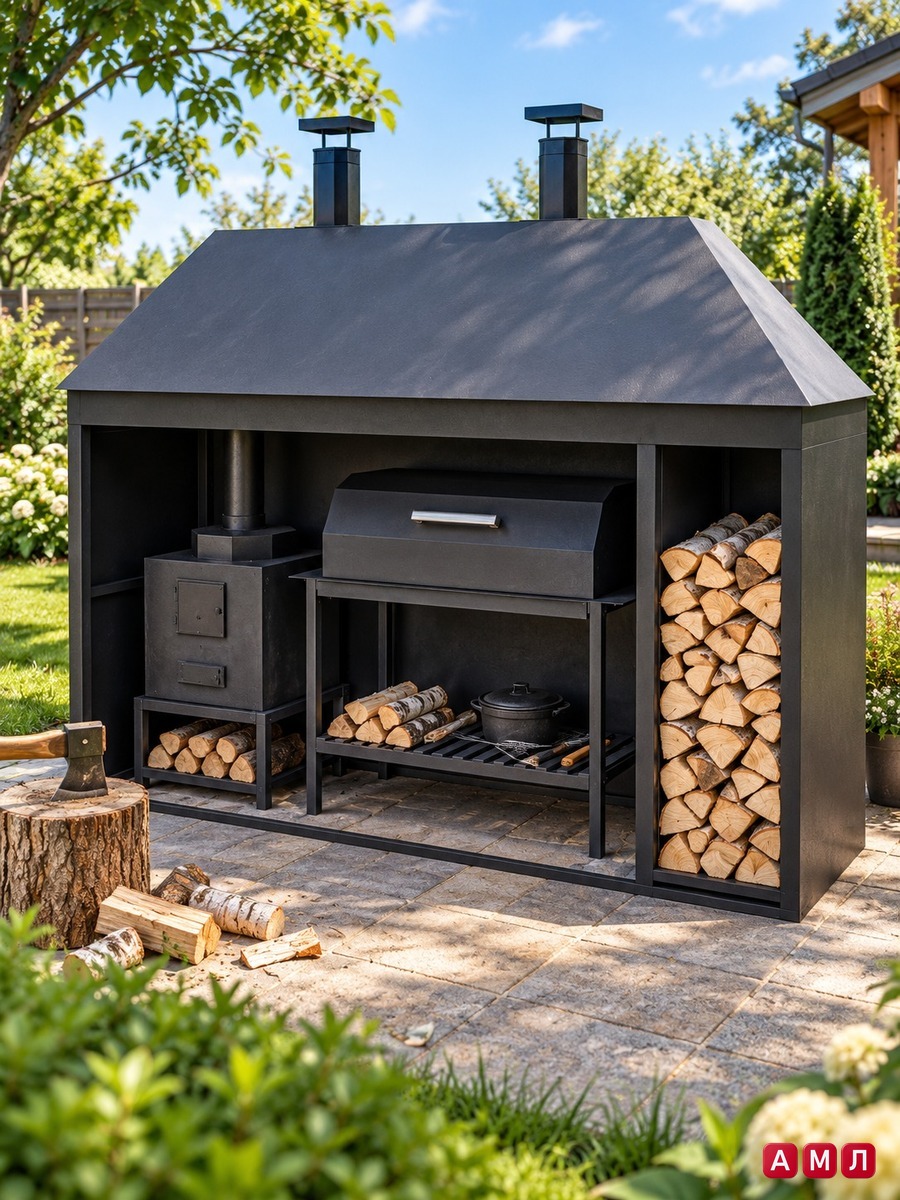

Это изделие предназначено для установки на террасе, в саду или на даче: закрытый отсек для топки с вытяжным колпаком, гриль с крышкой и удобная столешница для подготовки пищи, а также встроенная дровница для хранения топлива. Чёрная уличная печь-барбекю со столешницей и дровницей спроектирована для использования на древесном топливе и выдерживает уличные условия при правильной обработке и выборе металла.

Чертёж и инструкция подходят как для самостоятельной сборки, так и для работы в мастерской или заказного изготовления. Конструкция рассчитана из листовой стали/конструкционной стали с термообработкой швов; в PDF указаны рекомендуемые материалы, толщина металла, антикоррозийная обработка и покраска.

Что внутри PDF-инструкции

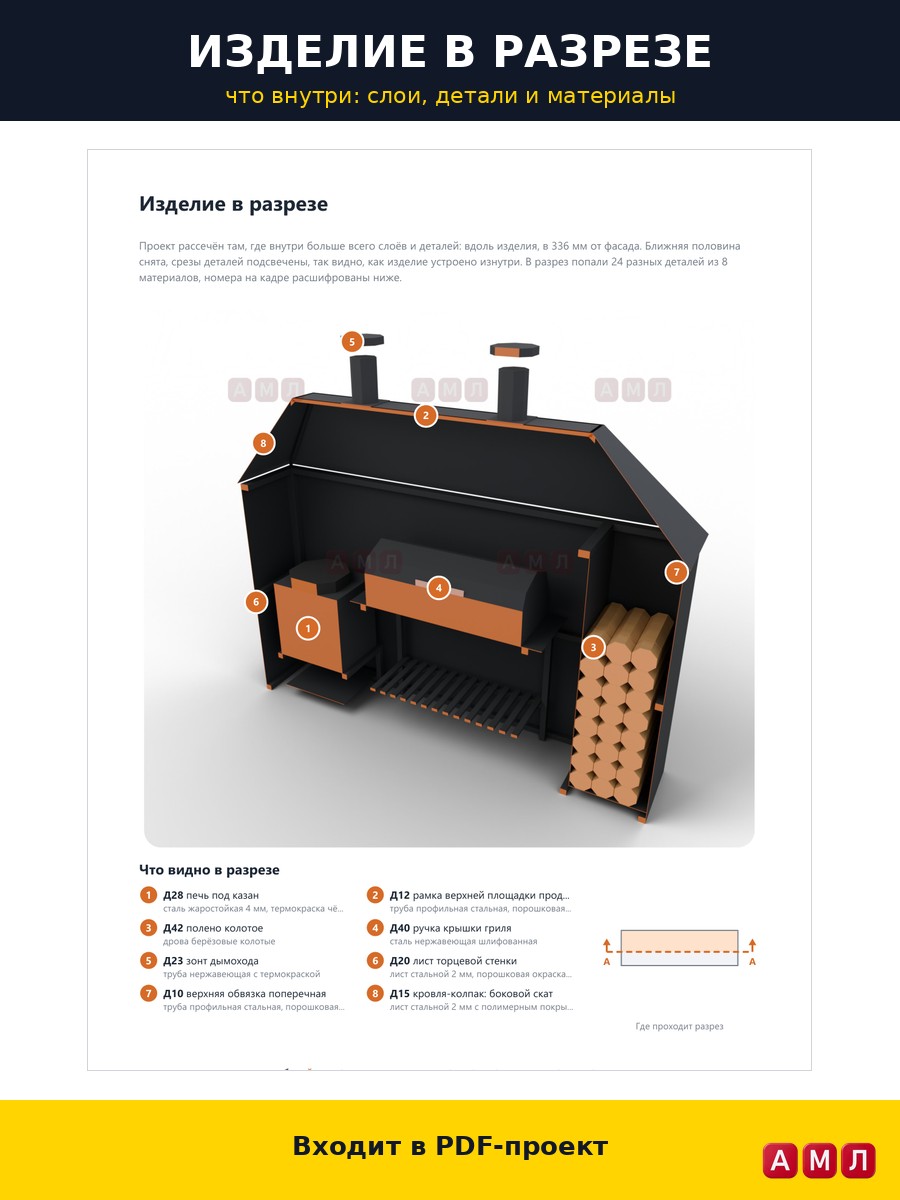

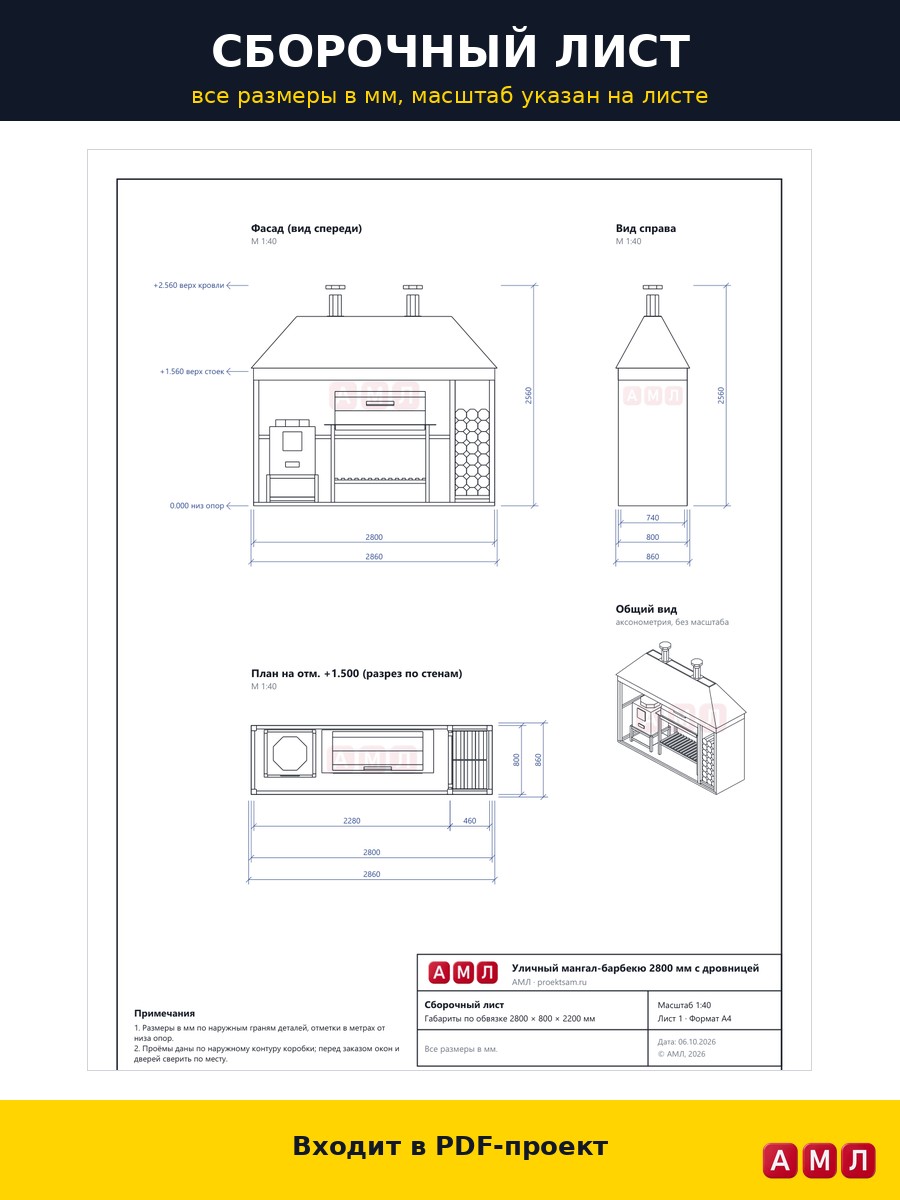

• Полный сборочный чертёж уличной печи-барбекю со столешницей и дровницей (виды, сечения, разрезы).

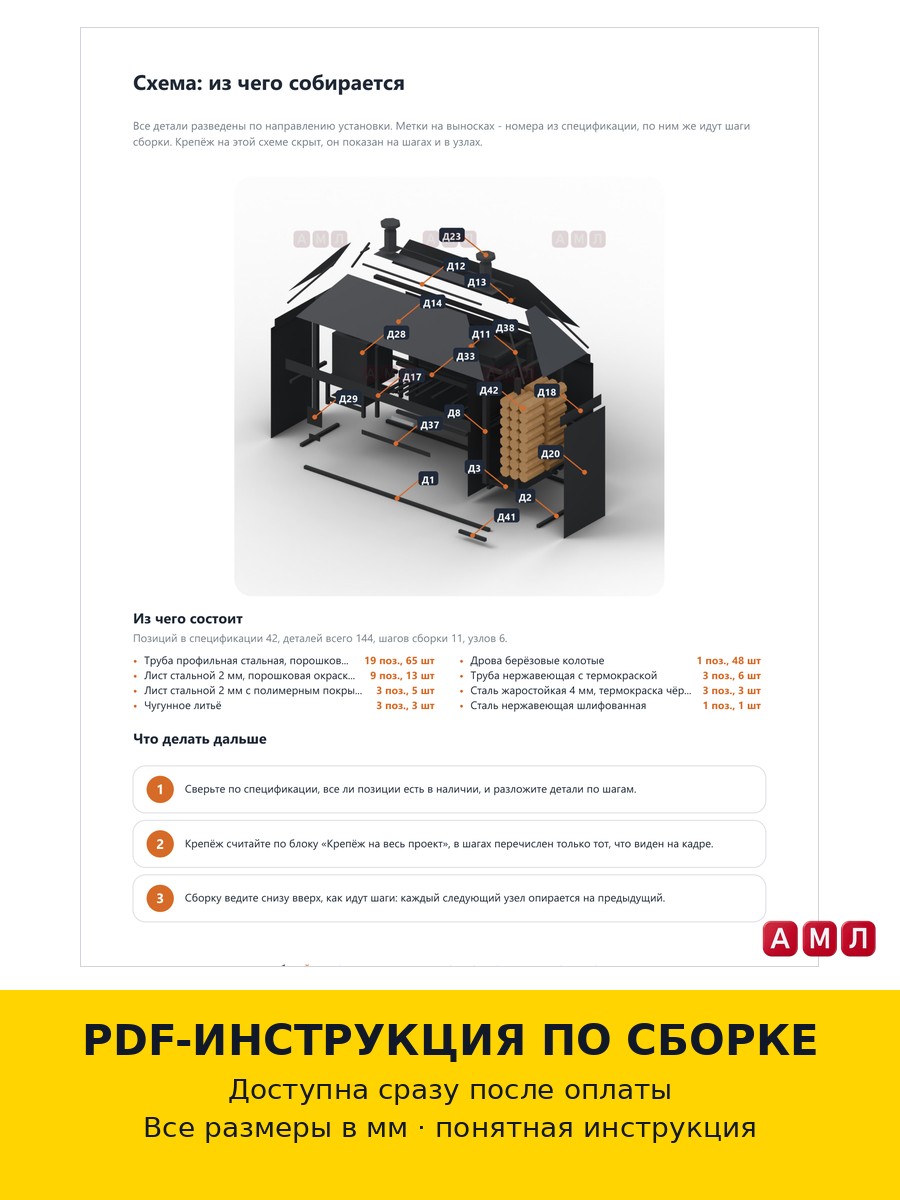

• Деталировка всех деталей с точными размерами в мм - корпус, дверцы, колпак, решётка гриля, столешница, полки и дровница.
• Таблица крепежа и фурнитуры с номерами, размерами и рекомендованными материалами.
• Перечень необходимых инструментов и расходных материалов для изготовления и монтажа.
• Пошаговая сборка: от подготовки деталей и сварки/сборки каркаса до установки колпака, монтажа решётки и финальной проверки.
•

• Что получит покупатель

• PDF-инструкция по сборке уличной печи-барбекю со столешницей и дровницей чёрного цвета с профессиональным чертежом.
• Готовый сборочный чертёж и деталировка, готовые к изготовлению своими руками или в мастерской.
• Мгновенная отправка PDF после оплаты - покупатель получает digital-файл, а не физическое изделие.
• Подробная таблица крепежа и список инструментов для покупки или передачи в сервис металлоизготовления.
•


Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
