Проект чертеж Усиленный передний бампер на Lada Niva Travel

Готовый цифровой проект — Усиленный передний бампер на Lada Niva Travel с профессиональным сборочным чертежом и инструкцией. Габариты изделия: ширина 1757 мм, глубина 420 мм, высота 296 мм (1,757×0,42×0,296 м).

Размеры:
в метрах: 1.76х0.42х0.3м
в сантиметрах: 175.7х42х29.6см
в миллиметрах: 1757х420х296мм

Проект подходит владельцам Niva Travel и мастерским, которые хотят заменить штатный бампер на усиленный вариант для защиты при бездорожье и буксировке. Изготавливается из листовой стали и профильной трубы с типовыми сварными соединениями; материалы и толщина подбираются по ведомости материалов внутри PDF. По чертежам вы получите полную картинку: от конструкции и узлов крепления до раскроя листа и списка крепежа — все для самостоятельной сборки или изготовления в слесарной мастерской.

PDF на 31 странице содержит подробную пошаговую инструкцию с фото и подсказками по установке усиленного бампера на Нива Тревел, сборочный лист A3, расчёт крепежа и ведомость материалов. Чертежи выполнены в чистом стиле — только номера деталей и размеры в мм, без лишних надписей; в файле есть ссылка на 3D‑модель в браузере для наглядности.

Что внутри PDF‑инструкции

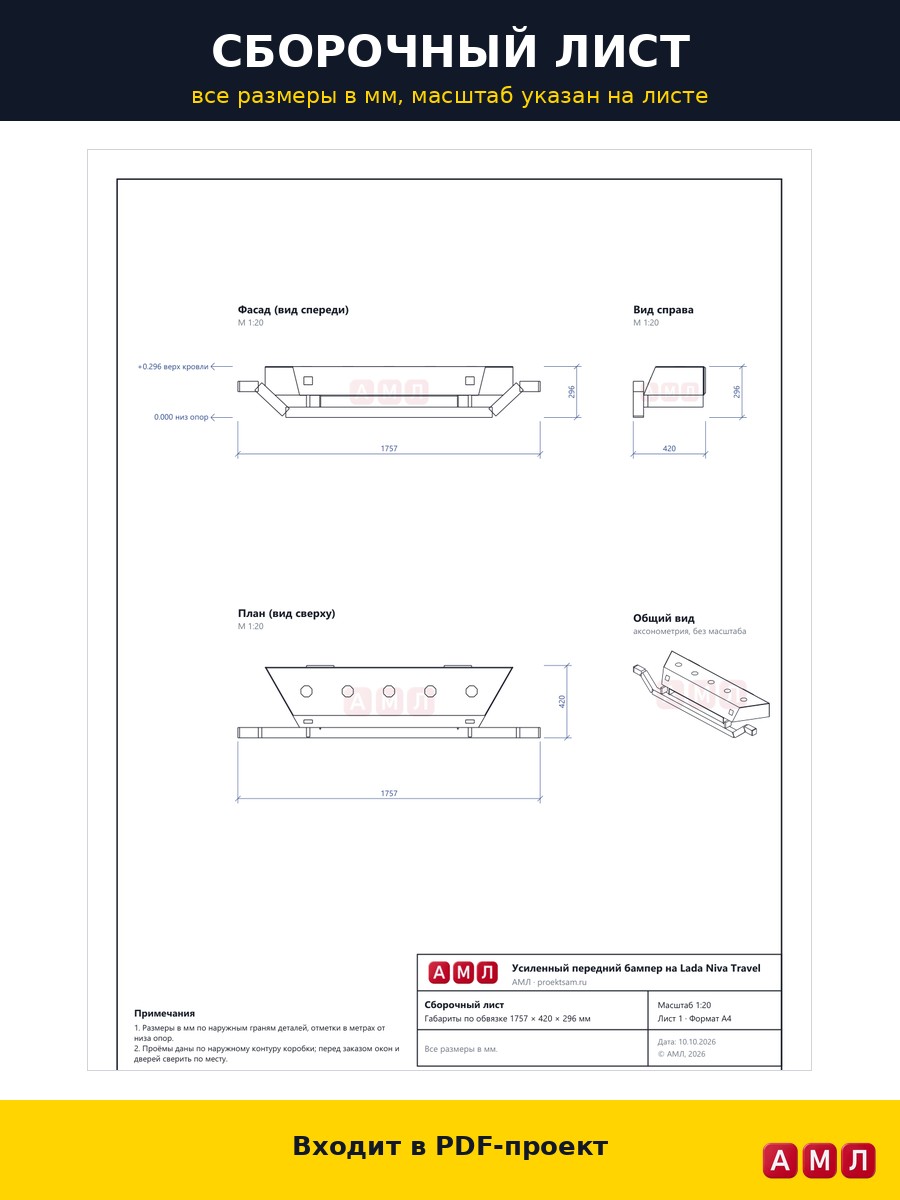

• Сборочный чертёж усиленного переднего бампера Lada Niva Travel (виды и сборочный лист A3).
• Деталировка всех деталей с размерами в мм и нумерацией.
• Карта раскроя листового металла и таблица раскроя.

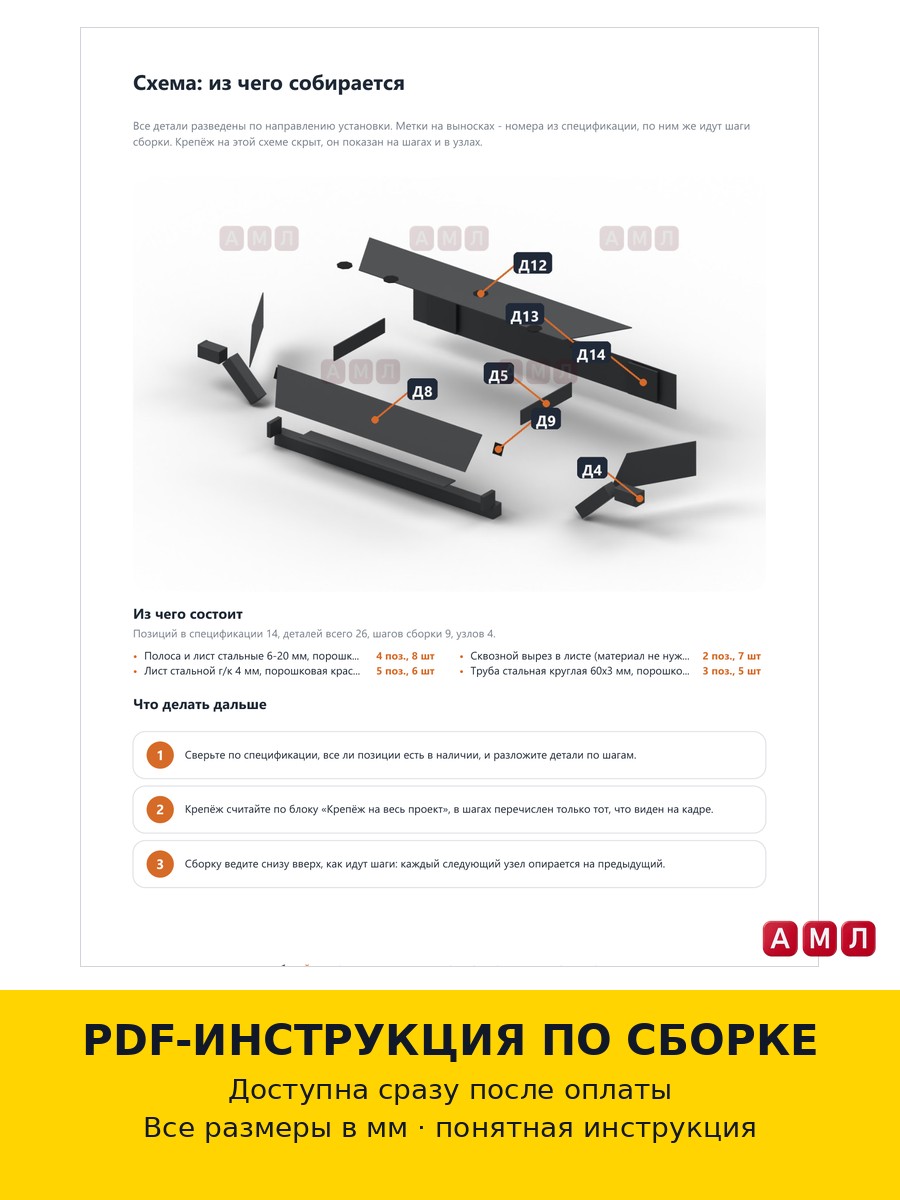

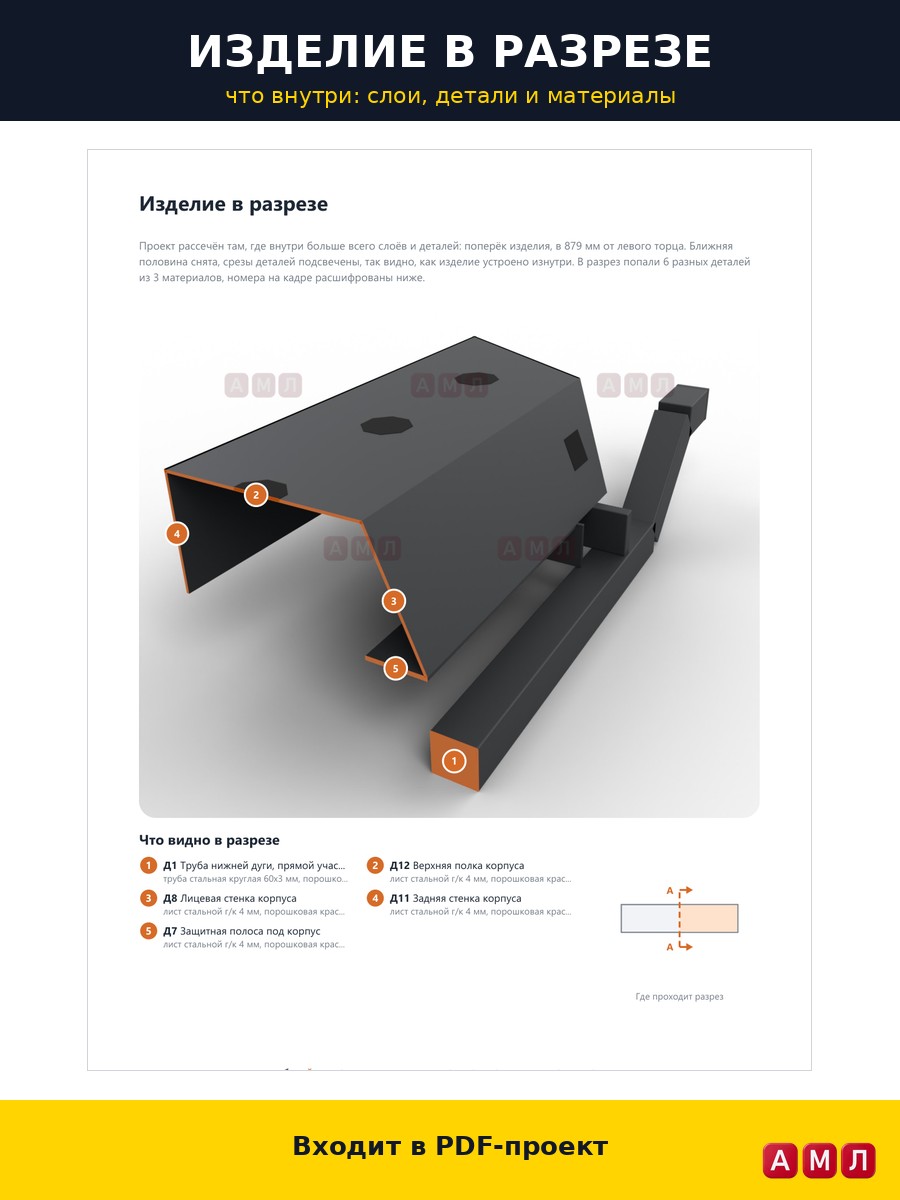

• Узлы и соединения крупным планом, взрыв‑схема сборки.
• Таблица крепежа и фурнитуры, ведомость материалов.
• Перечень необходимых инструментов и рекомендации по установке.
• Пошаговая сборка от первой детали до финальной проверки с фото каждого шага.

Что получит покупатель

• PDF‑инструкция по сборке со всеми размерами и чертежами — цифровой файл, не физическое изделие.
• Профессиональный чертёж изделия в чистом стиле (только номера деталей и размеры).
• Постер‑инфографика на одном листе для быстрого ознакомления.
• Моментальная отправка PDF после оплаты; мат
