Проект чертеж Велобагажник велосипедное крепление для перевозки велосипедов на фаркоп автомобиля велокрепление

Готовый профессиональный сборочный чертёж и подробная PDF-инструкция для изготовления крепления для перевозки велосипеда на фаркоп - универсальное фаркопное крепление, подходящее для легковых автомобилей, внедорожников и прицепных крюков.

Габариты: 1200 × 600 × 680 мм.

Это изделие рассчитано на перевозку одного или двух велосипедов, включая тяжёлые e-bike модели - в инструкциях указаны допустимые нагрузки и рекомендации по безопасной фиксации. Конструкция рассчитана для установки на стандартный приёмный квадрат фаркопа (50×50 мм) и может адаптироваться под седан, внедорожник или микроавтобус. В описании указаны габаритные размеры рамы, длина выноса и положение опор, масса готового изделия при изготовлении из стального профиля или алюминиевого сплава, а также рекомендации по окраске и антикоррозийной обработке.

PDF-инструкция содержит полный комплект рабочих чертежей: сборочный чертёж с видами и сечениями, деталировку всех деталей с размерами в мм, таблицу крепежа и фурнитуры, перечень инструментов и пошаговую последовательность сборки - от подготовки кронштейнов до окончательной проверки крепления и тестирования статической нагрузки.

Что внутри PDF-инструкции

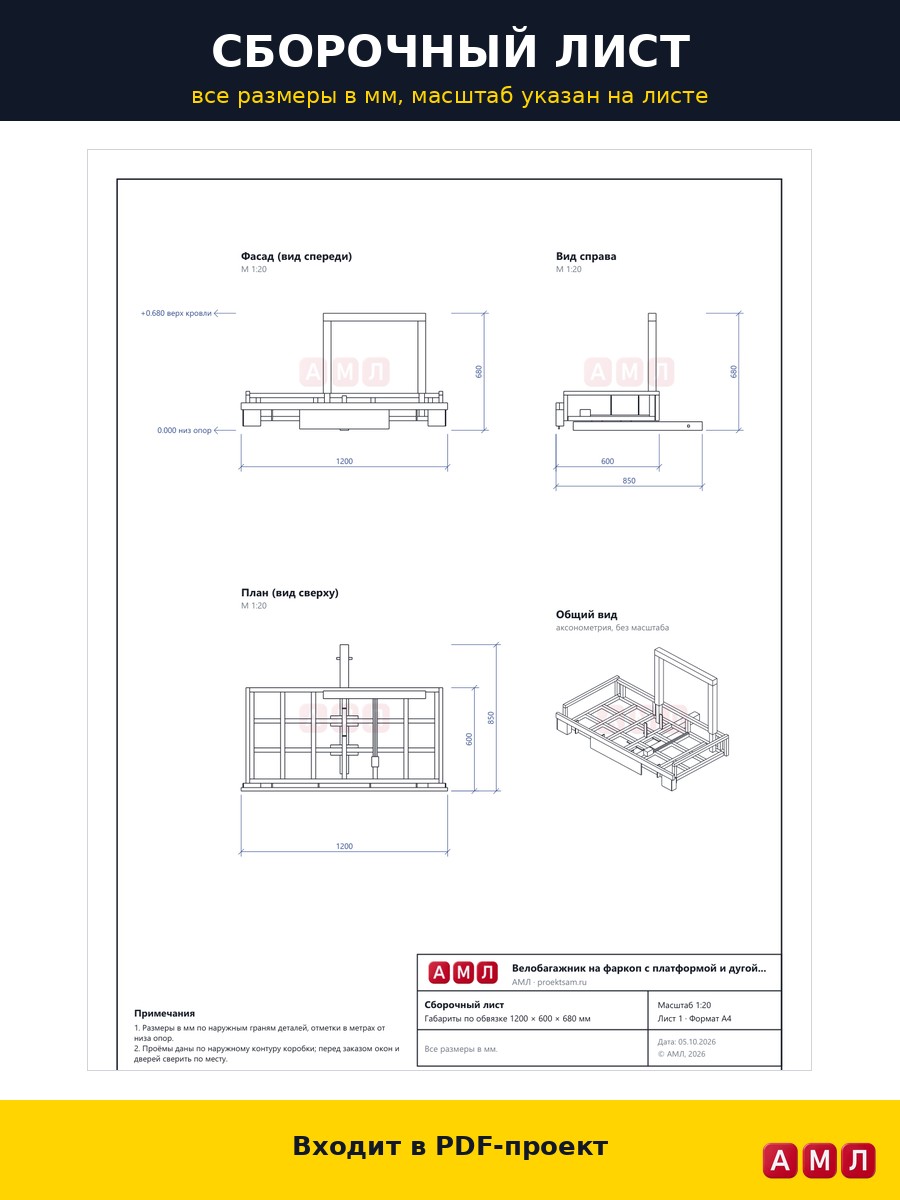

• Сборочный чертёж крепления для перевозки велосипеда на фаркоп: вид спереди, вид сбоку, общий вид с размерами.
• Деталировка всех деталей с размерами в мм и допусками - кронштейны, опорная балка, держатели рам, фиксирующие пластины.
• Таблица крепежа и фурнитуры: болты, гайки, шайбы, шплинты - с размерами и рекомендованными классами прочности.
• Перечень необходимых инструментов и расходных материалов для мастерской или домашней работы.
• Пошаговая сборка от первой детали до финальной проверки: от сварки/сборки узлов до установки на фаркоп и проверки.
•

• Что получит покупатель

• PDF-инструкция по сборке со всеми размерами в мм и профессиональными чертежами - готовыми для передачи в мастерскую или для самостоятельного изготовления.
• Профессиональный сборочный чертёж крепления на фаркоп с вариантами под 1-2 велосипедa и опциями для тяжёлых электровелосипедов.
• Мгновенная отправка PDF после оплаты - цифровой товар, физического изделия нет.
• Материал готов к изготовлению своими руками или в слесарной/сварочной мастерской: указаны материалы (сталь, алюминий), размеры профиля.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
