Проект чертеж Входная металлическая дверь

Готовый проект «Входная металлическая дверь» — цифровой PDF‑чертеж для самостоятельной сборки и изготовления в мастерской; габариты изделия: ширина 860 мм, глубина 20 мм, высота 2050 мм (0,86×0,02×2,05 м).

Размеры:
в метрах: 0.86х0.02х2.05м
в сантиметрах: 86х2х205см
в миллиметрах: 860х20х2050мм

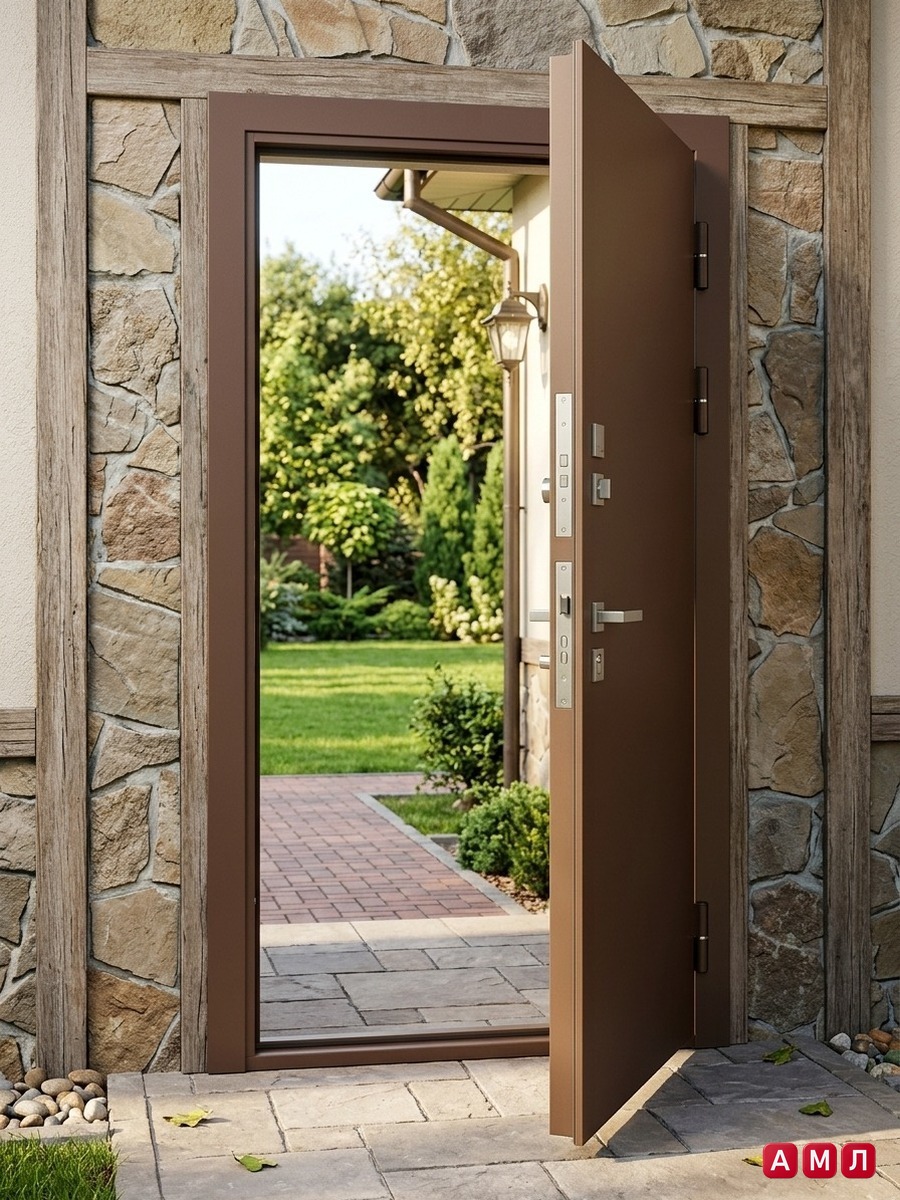

Этот проект предназначен для установки в квартиру или частный дом — подходит для стандартных дверных проёмов и обеспечивает базовую защиту и шумоизоляцию при правильном монтаже. Конструкция собирается из листовой стали и металлического профиля с внутренним утеплением (сборочный набор материалов и шкаф‑лист указан в ведомости материалов). В PDF‑инструкции на 38 страницах подробно описаны размеры каждой детали в мм, узлы крепления крупным планом, раскрой пиломатериала и металла, а также рекомендации по установке на деревянный и бетонный проём.

Файл полезен тем, кто ищет «входная металлическая дверь установка своими руками», «входная металлическая дверь ремонт петли и замок» или сравнивает «входная металлическая дверь цена и характеристики» — вы получаете профессиональный чертёж и готовую технологию изготовления: от карточки раскроя до расчёта крепежа и списка закупки. Документ содержит пошаговую последовательность сборки с фото каждого шага, подсказками по доработке шумоизоляции и регулировке замков и петель.

Что внутри PDF‑инструкции

• Постер‑инфографика на одном листе — обзор конструкции и основных размеров без лишних надписей (только номера деталей и размеры).

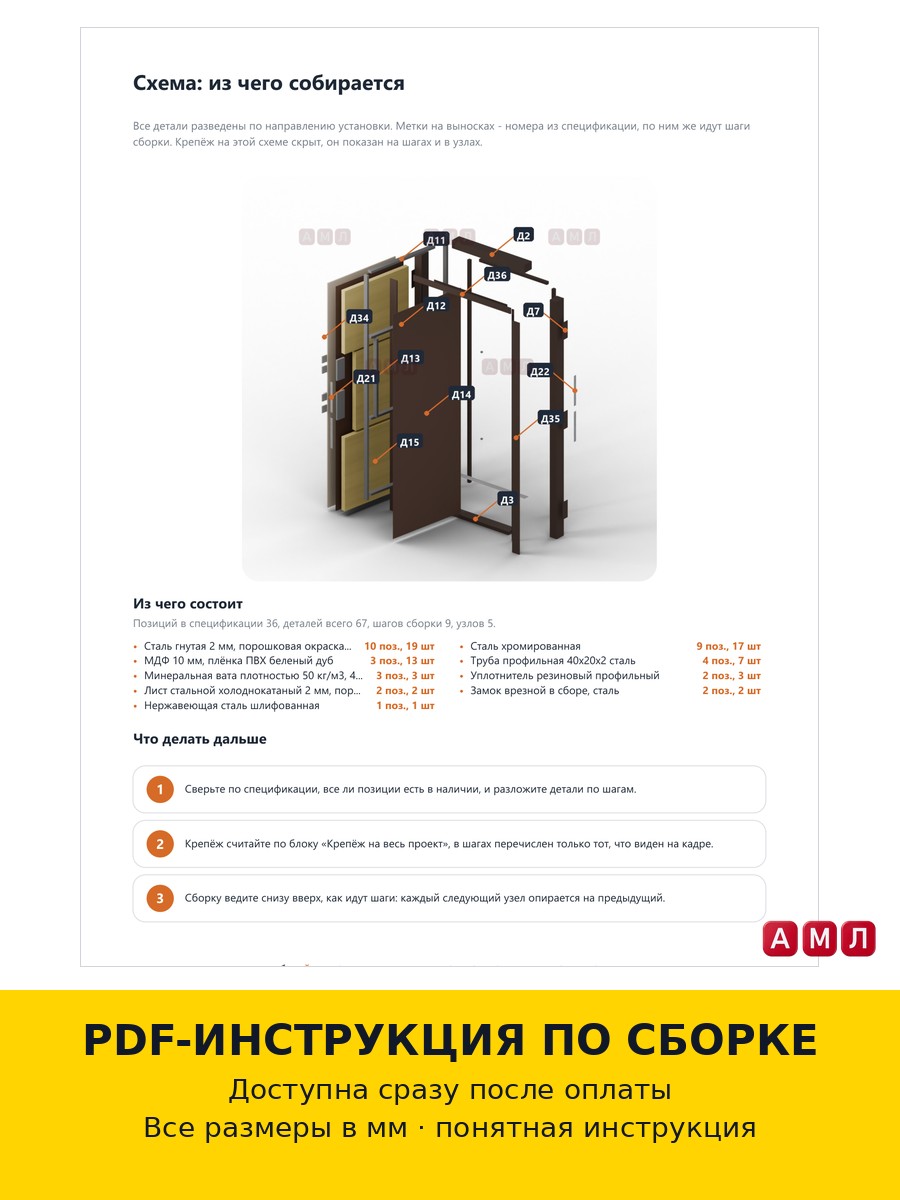

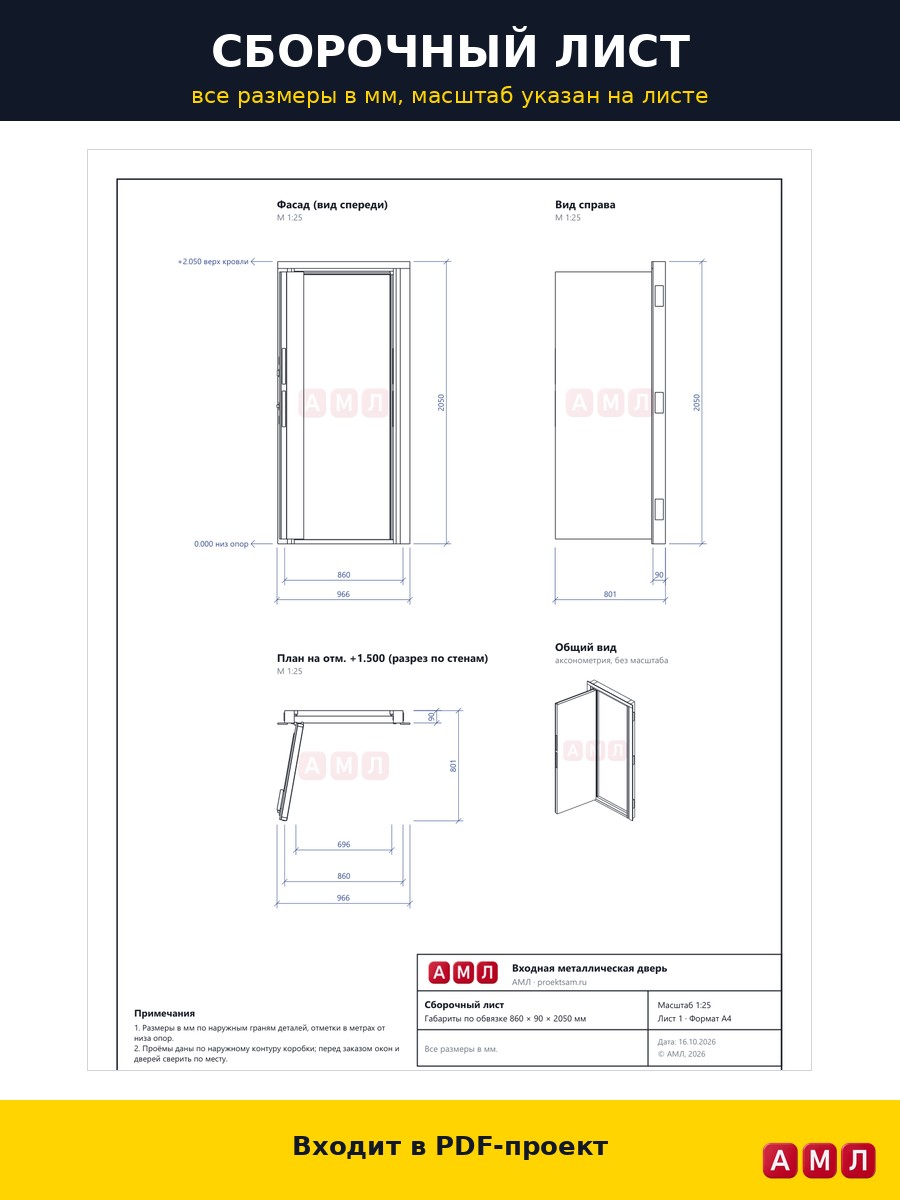

• Сборочный чертёж A3 в чистом стиле — план сборки изделия, взрыв‑схема и видовые проекции.
• Деталировка всех деталей с размерами в мм — листы с точными размерами для раскроя.
• Карта раскроя материалов (раскрой пиломатериала и листового металла) для экономии материала.
• Таблица крепежа и фурнитуры с расчётом количества на весь проект.
• Ведомость материалов (список закупки) с рекомендуемыми параметрами.
• Узлы и соединения крупным планом — сварка, болтовые и винтовые соединения, крепление петель и порога.
