Проект чертеж ворота распашные 5 метров из профильной трубы

Готовый цифровой чертёж и подробная PDF‑инструкция по сборке распашных ворот шириной 5 метров - полноценный комплект чертежей и технологических указаний для самостоятельного изготовления и монтажа.

Габариты: 5000 × 200 × 1800 мм

Этот комплект предназначен для установки распашных ворот 5 метров на приусадебный участок, в частный двор или для въезда на небольшую территорию. Чертёж рассчитан на ворота из стального каркаса с заполнением профнастилом (профлист), возможна адаптация под другие облицовочные материалы. В конструкции учтены стандартные размеры створок, опорные столбы и крепёжные элементы: итоговая ширина проёма 5 м.

Документ разработан под практическую задачу - купить или заказать ворота распашные 5 метров и реализовать проект самостоятельно или в мастерской. PDF‑инструкция включает детализированные чертежи в миллиметрах, расчёты веса и нагрузки, таблицу крепежа и фурнитуры, схему сварки и установки петель.

Что внутри PDF‑инструкции

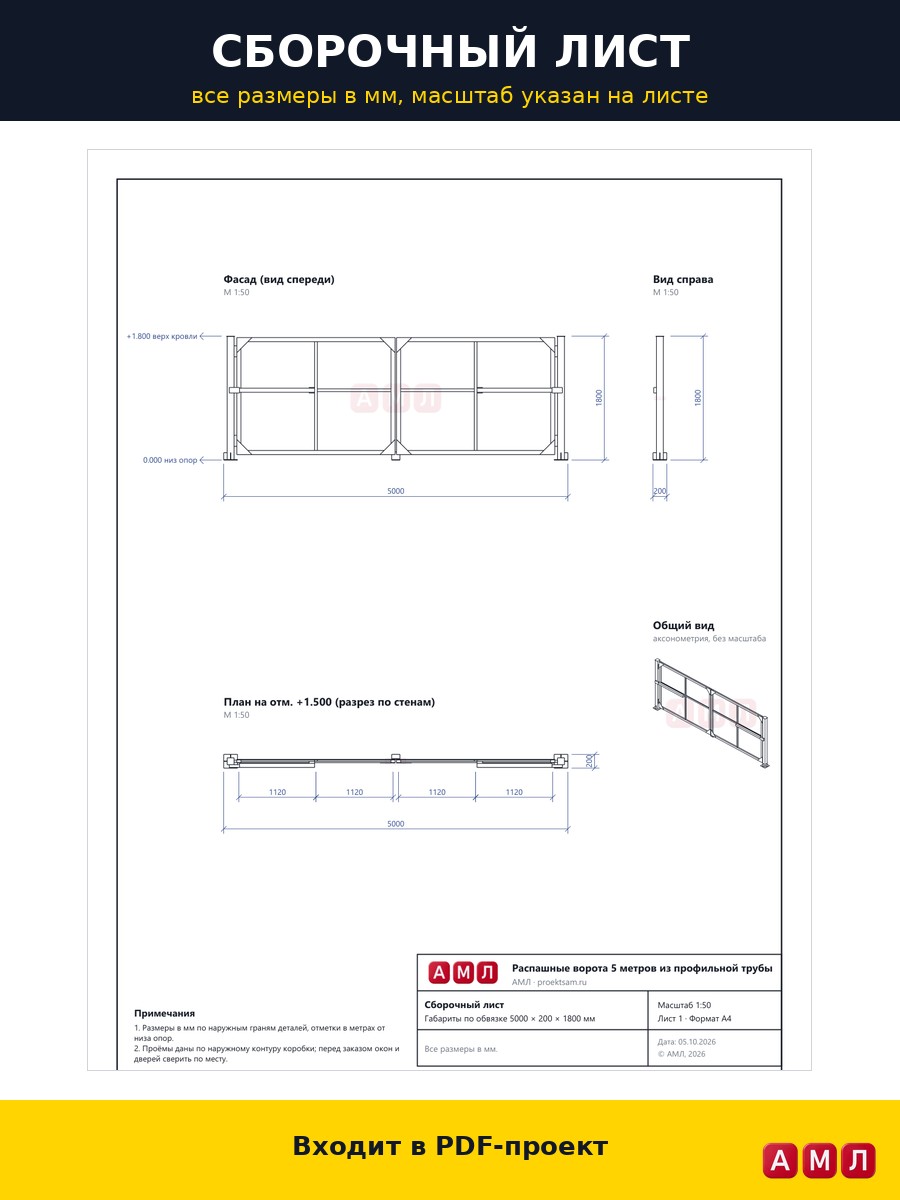

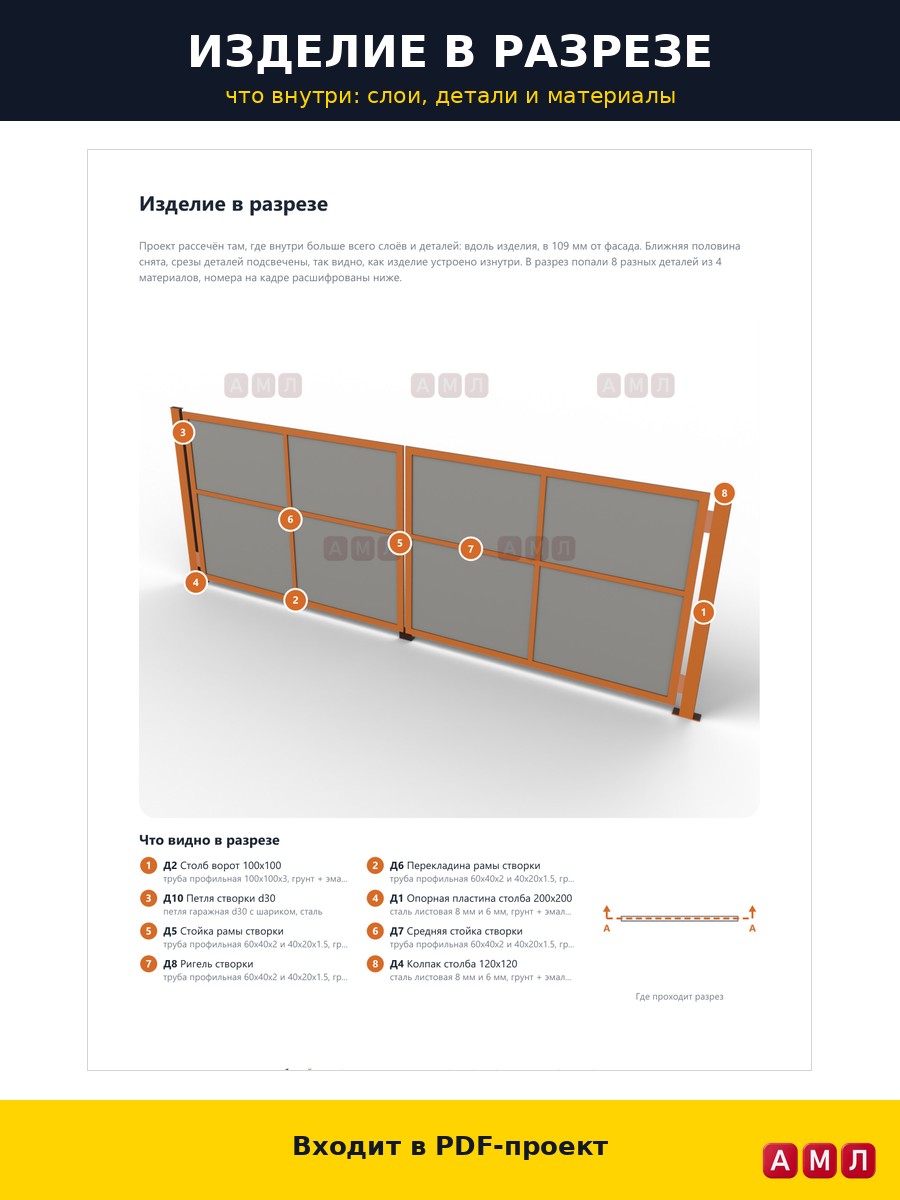

• Сборочный чертёж распашных ворот 5 метров - вид спереди, в разрезе и узлы, все размеры в мм.

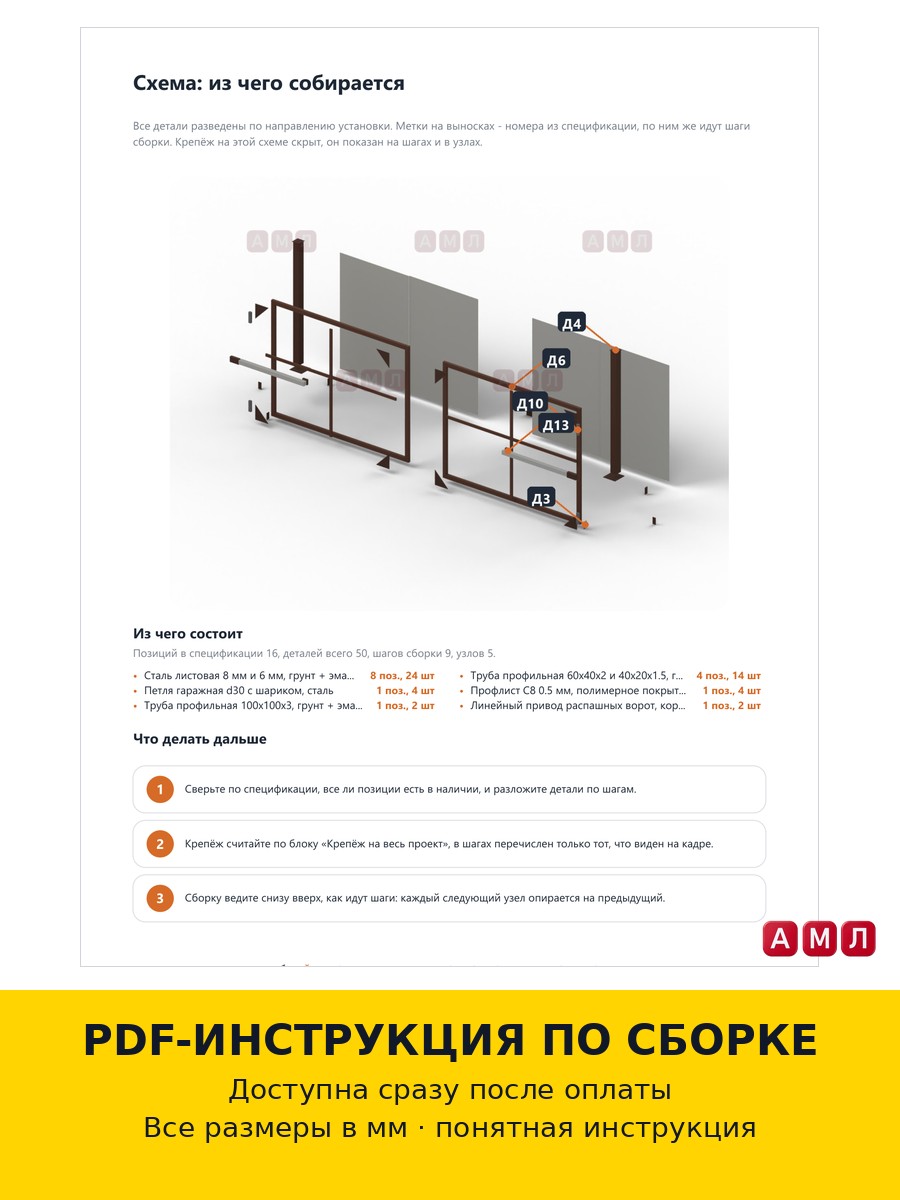

• Деталировка всех деталей с размерами и количеством - профили рамы, поперечины, планки для профлиста, элементы усиления.
• Таблица крепежа и фурнитуры: петли, шпиндели, замки, болты и шайбы с рекомендуемыми номерами и шагом сверления.
• Схема сварки и маркировка швов (распашные ворота 5 м сварка схема) с допусками и порядком сборки.
• Перечень необходимых инструментов и расходных материалов (электросварка, дрель, болгарка, уровень, анкеры и т. п.).
• Пошаговая последовательность сборки:  до навески створок, регулировки и финальной проверки.
•

• Что получит покупатель

• PDF‑инструкция по сборке распашных ворот 5 метров со всеми размерами (в мм) и чертежами - готовый к использованию документ для изготовления.
• Профессиональный сборочный чертёж и деталировка, пригодные для передачи в мастерскую или для самостоятельной резки и сварки.
• Мгновенная отправка PDF-файла после оплаты - вы получаете доступ сразу и можете начать проект.
• Материал полностью готов для изготовления своими руками или для заказа изготовления распашных ворот 5 м под ключ у производителя.
