Ангар из сэндвич-панелей 100 на 50 м: как выбрать место и конструкцию

Ангар размером 100 на 50 метров нельзя выбирать только по полезной площади и внешнему виду. Разберём, как оценить площадку, подобрать конструкцию, проверить материалы и заранее учесть ворота, подъезд техники и последовательность монтажа.

Размеры ангара 100 на 50 метров и разметка по чертежу

Габариты здания составляют 100 000 × 50 000 × 12 000 мм. Это крупный промышленный объём, поэтому перед выбором проекта следует проверить не только длину и ширину участка, но и пространство вокруг будущего сооружения. Понадобятся проезды, зоны работы крана и автовышки, место для разгрузки панелей и временного складирования металлоконструкций.

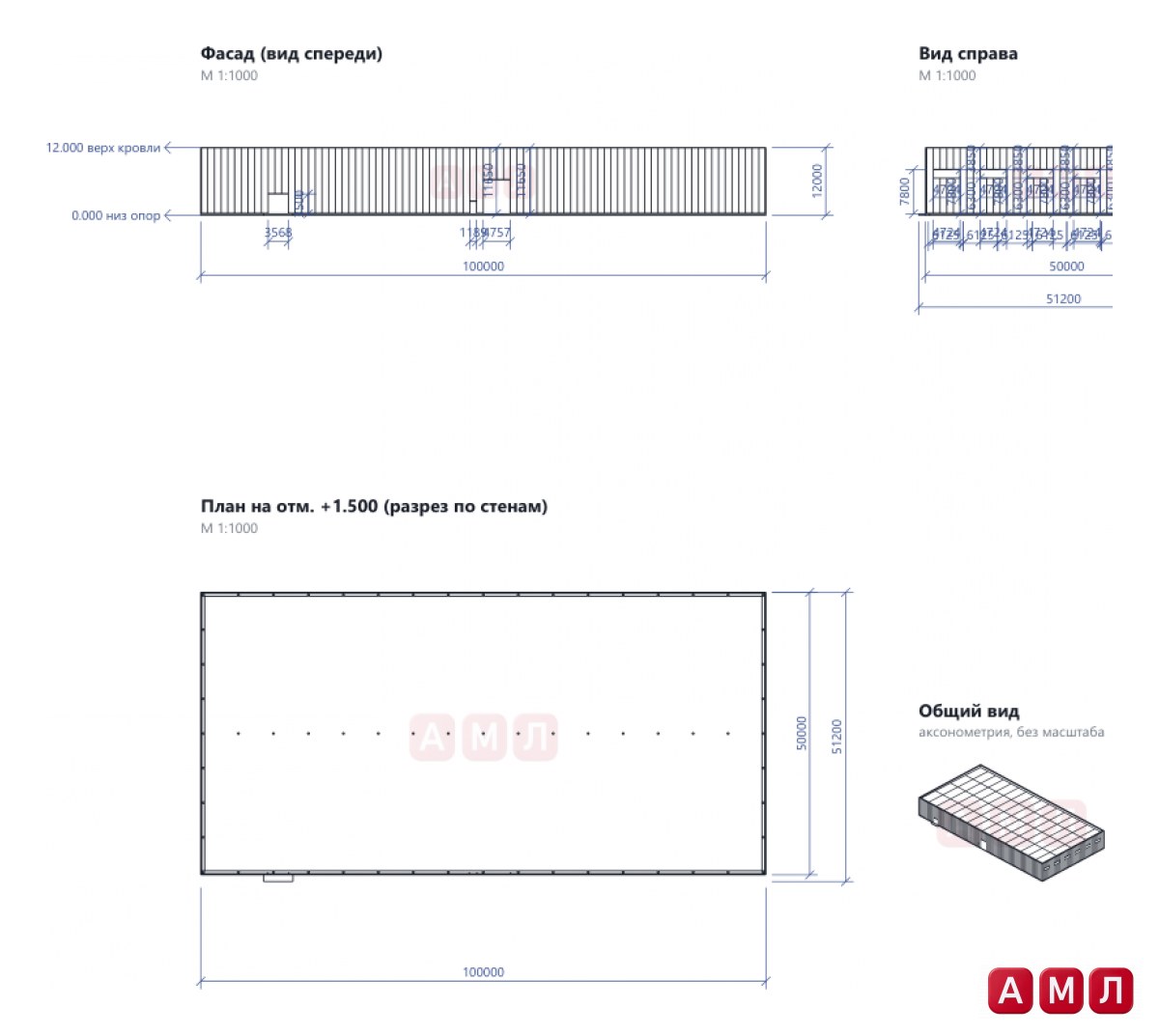

На сборочном листе важно видеть весь контур здания, расположение рядов колонн, проёмов и кровельных элементов. Сначала оси переносят на площадку тахеометром и нивелиром, затем проверяют диагонали, отметки и положение фундамента. Ошибка в начале разметки постепенно переходит на колонны, ригели, панели и ворота.

Высота 12 метров влияет на выбор подъёмной техники и организацию работ. Для монтажа предусмотрены автокран грузоподъёмностью 25 тонн и автовышка высотой 14 метров. Однако фактическую возможность их установки оценивают на месте, с учётом подъездов, состояния грунта и безопасной рабочей зоны.

Размер 100 на 50 метров подходит для склада, производственного помещения, фермерского хозяйства или коммерческой стоянки. Но назначение нужно определить заранее, поскольку от него зависят количество проёмов, схема движения транспорта и расположение входной группы.

Как выбрать место под строительство ангара

Площадка должна вмещать не только само здание. До начала работ отмечают маршруты грузовых машин, места разворота, будущие отмостки, наружные коммуникации и зоны обслуживания фасада. Если поставить сооружение вплотную к границе доступной территории, монтаж длинных стен и замена повреждённой панели впоследствии станут сложнее.

Особое внимание уделяют рельефу. Вода не должна стекать к ростверку и входам, а перепад отметок нельзя компенсировать случайной подсыпкой уже во время монтажа. Основание готовят по результатам обследования площадки и принятому решению по фундаменту. Для такого объекта оценку грунта, нагрузок и местных условий выполняют профильные специалисты.

Нужно заранее проверить подъезд для крана, автовышки и транспорта с панелями. Сэндвич-панели требуют аккуратной разгрузки и хранения на подготовленной поверхности. Чем короче путь от штабеля до точки монтажа, тем меньше лишних перемещений и риск повреждения покрытия.

• Проверьте габариты участка и свободную полосу вокруг здания.
• Отметьте въезды, развороты и места разгрузки.
• Уточните направление отвода дождевой и талой воды.
• Оставьте рабочую зону для подъёмной техники.
• Согласуйте положение коммуникаций до устройства бетонных конструкций.

Материалы и детали металлического ангара

Несущая основа состоит из армированного бетона В25 и стального каркаса из стали С255. Металлические элементы защищаются грунтом и эмалью. Стены и кровлю закрывают панелями с минераловатным утеплителем толщиной 150 мм, а для прогонов и доборных деталей применяется оцинкованная сталь.

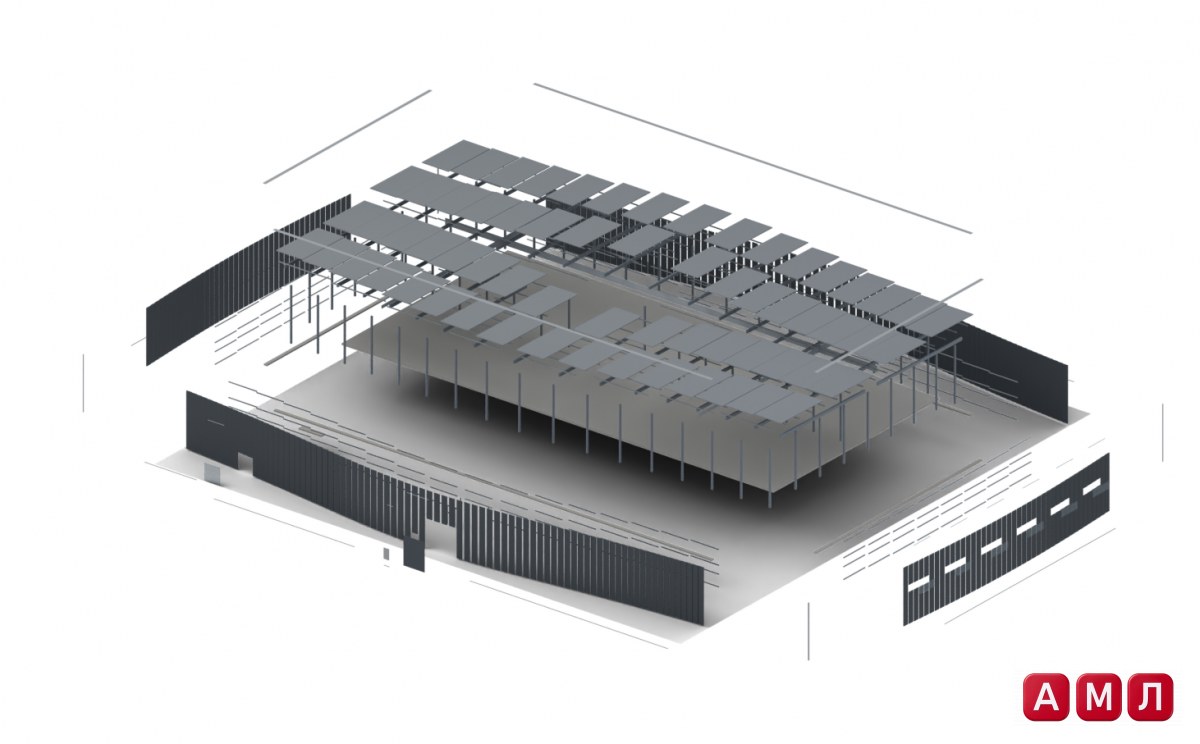

В проекте предусмотрено 27 видов деталей, всего 819 элементов. На схеме комплектации видны четыре участка ленточного ростверка по периметру, бетонный пол, крыльцо, 48 наружных колонн и 15 колонн среднего ряда. Пространственная схема дополняется 192 стеновыми ригелями, 30 кровельными ригелями, четырьмя торцевыми ригелями и 136 кровельными прогонами.

Оболочка включает 64 позиции кровельных панелей и 220 стеновых панелей. Отдельно учитываются элементы над воротами, дверью и витражом. Такое разделение важно для ведомости: рядовая панель и панель около проёма могут выглядеть похоже, но занимают разные места в схеме монтажа.

Основной крепёж также лучше считать по назначению. Колонны устанавливаются на анкеры М24 длиной 600 мм, несущие соединения собираются на высокопрочных болтах М20, а прогоны и стеновые ригели крепятся болтами М12. Для панелей применяются специальные саморезы с шайбами из ЭПДМ, для доборных элементов используются саморезы с прессшайбой.

Для сооружения такого масштаба удобно иметь единый PDF проект со сборочным листом, ведомостью, картой раскроя и последовательностью работ. Это помогает согласовать размеры до заказа материалов и не собирать узлы по разрозненным схемам. Проект «Ангар из сэндвич панелей 100х50 метров» на сайте ПроектСам.

Устройство ангара изнутри: каркас, кровля и стены

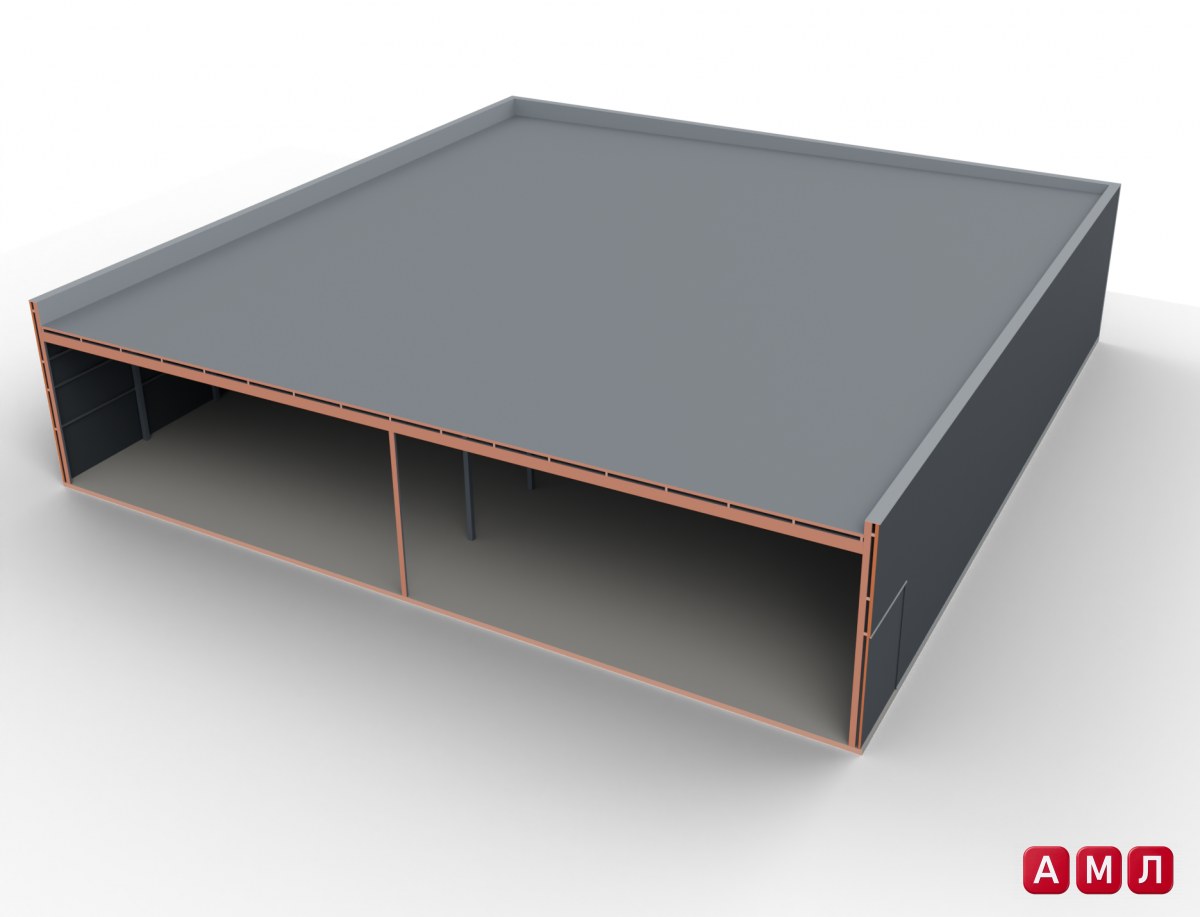

В разрезе хорошо читается принцип работы здания. Наружные колонны и средний ряд воспринимают нагрузку от кровельных ригелей. Поверх ригелей расположены прогоны, к которым крепятся кровельные сэндвич-панели. По периметру между колоннами установлены стеновые ригели, образующие основание для фасадной обшивки.

Нижняя часть каркаса опирается на ростверк. Ключевой узел здесь состоит из базы колонны и анкерных болтов. Положение анкеров проверяют до бетонирования и повторно перед установкой металла, поскольку смещение нельзя исправлять за счёт произвольного увеличения отверстий или перекоса колонны.

В верхней части важны узлы крепления ригеля к колонне, прогона к ригелю и примыкания кровли к парапету. Кровельные панели должны образовать единую плоскость без обратного уклона. Снаружи стыки закрываются доборными элементами из оцинкованной стали толщиной 0,5 мм с полимерным покрытием.

Проёмы являются частью каркаса, а не вырезами, которые можно сделать после обшивки в любом месте. В проекте предусмотрены стойки проёмов, ригель над дверью и отдельный узел ворот. Поэтому размеры и расположение ворот, окон, дверей и витражного входа определяют до заказа металла и панелей.

Какие варианты ангара стоит сравнить до выбора проекта

Первый вариант различается по назначению внутреннего пространства. Для склада важны прямые маршруты погрузчиков и удобная расстановка стеллажей. Для стоянки нужен понятный проезд через ворота. В производственном помещении заранее учитывают зоны оборудования, проходы и точки подключения коммуникаций.

Второй вопрос касается проёмов. Можно менять количество и расположение ворот, дверей, окон и витражных участков, но каждое изменение затрагивает стойки, ригели и раскладку стеновых панелей. Перенос большого проёма после изготовления каркаса почти всегда сложнее, чем корректировка на стадии чертежа.

Третий вариант связан с внутренним делением. Большой пролёт можно использовать как единое помещение либо предусмотреть функциональные зоны. При этом перегородки, инженерные системы, площадки и дополнительное оборудование нельзя без проверки подвешивать к кровельным прогонам или стеновым ригелям.

Наконец, сравнивают цвет и состав наружной оболочки. В исходной спецификации стеновые панели имеют покрытие цвета РАЛ 7016, а утепление стен и кровли выполнено минераловатным слоем 150 мм. Если меняется тип панели или её масса, совместимость с каркасом и крепежом необходимо проверить до заказа.

Что проверить перед заказом металла и сэндвич-панелей

Сначала сверяют ведомость деталей со сборочными схемами. Количество колонн, ригелей, прогонов и панелей должно соответствовать принятой конфигурации проёмов. Заказывать оболочку только по общей площади стен и кровли рискованно: нужно учитывать раскладку, отдельные участки над воротами и входами, а также доборные элементы.

Затем проверяют крепёж. Анкеры, болты и саморезы различаются не только диаметром и длиной, но и назначением. Для монтажа панелей нужны саморезы 5,5 × 220 мм и кровельные саморезы 5,5 × 250 мм с шайбами из ЭПДМ. Цокольный уголок фиксируется анкерными шурупами 10 × 100 мм.

Отдельно составляют список инструмента и техники. Кроме крана и автовышки, понадобятся тахеометр, нивелир, вакуумный захват для панелей, динамометрический ключ, шуруповёрт с ограничителем глубины и ножницы по металлу. Абразивная резка доборных элементов может повредить защитное покрытие, поэтому для такой работы предусмотрены ножницы.

• Сверьте число деталей и маркировку узлов.
• Проверьте соответствие крепежа месту установки.
• Уточните длину, цвет и тип каждой группы панелей.
• Подготовьте место для хранения и сортировки элементов.
• Определите очередность поставок с учётом этапов монтажа.

Порядок монтажа и проверка готового здания

Работы начинаются с ростверка по периметру, затем выполняются бетонный пол и крыльцо. После набора необходимой прочности основания устанавливают колонны длинных стен, торцов и среднего ряда. Следующий этап включает стеновые ригели и обрамление проёмов.

Кровельную часть собирают из ригелей и прогонов. Панели монтируют последовательно, сначала на передней, затем на задней половине кровли. Такой порядок позволяет контролировать плоскость покрытия и не оставлять незакреплённые участки без необходимости.

После кровли закрывают фасад, заднюю стену и оба торца. Далее устанавливают ворота, двери и окна, завершают работу отливами, нащельниками и парапетной крышкой. Всего последовательность включает 15 этапов, поэтому поставки и работу техники удобно привязывать к конкретным стадиям.

При приёмке проверяют вертикальность колонн с допуском в пределах 11 мм. Болты ригелей должны быть затянуты динамометрическим ключом, панели должны лежать в одной плоскости, а кровля не должна иметь обратного уклона. Ворота и двери открывают несколько раз, оценивая отсутствие заеданий. На парапете, отливах и примыканиях не должно оставаться щелей.

Частые вопросы

Какой фундамент нужен под ангар 100 на 50 метров?

В рассматриваемой конструкции предусмотрен армированный бетонный ростверк по периметру и бетонный пол. Параметры основания уточняют по условиям площадки, грунтам и расчётным нагрузкам.

Какой толщины сэндвич-панели используются для ангара?

Для стен и кровли предусмотрены панели с минераловатным утеплителем толщиной 150 мм. При замене типа панели необходимо проверить её массу, размеры, крепёж и совместимость с каркасом.

Можно ли перенести ворота или добавить окна в ангаре?

Изменения возможны на стадии проектирования. Положение проёмов связано со стойками, ригелями и раскладкой панелей, поэтому перенос следует внести в чертежи до изготовления деталей.

Какая техника нужна для монтажа сэндвич-панелей?

В перечне указаны автокран грузоподъёмностью 25 тонн, автовышка высотой 14 метров и вакуумный захват. Возможность безопасной установки техники дополнительно проверяют на конкретной площадке.

Готовый проект от ПроектСам помогает заранее сверить габариты, состав каркаса, панели, крепёж и очередность из 15 этапов. PDF пригодится как общая рабочая основа для подготовки материалов, общения с изготовителем металлоконструкций и контроля сборки на площадке.
