Баня 9х4 из профтрубы своими руками: на чём можно сэкономить, а на чём нельзя

Баня 9 на 4 метра с террасой под общей крышей это уже не сарайчик, а полноценная постройка, и смета у неё соответствующая. Разберу честно, из каких статей она складывается, где можно взять материал попроще без потери качества и в каких местах экономия потом оборачивается переделкой. Пример взят из реального проекта: каркас из профильной трубы на винтовых сваях, обшивка планкеном, внутри вагонка, две печи.

Что за баня и почему каркас из металла

Коробка бани в плане 9000 на 4000 мм, с карнизами и свесами кровли габарит выходит около 9,9 на 5,1 м. Внутри банные помещения, с торца открытая терраса со столбами, подкосами, ограждением и ступенями. Крыша двускатная, над террасой она продолжается и опирается на ферму фронтона. Над кровлей выходят две трубы: в проекте предусмотрены две печи.

Каркас стен, стропила и балки перекрытия сварены из профильной трубы. Плюсы понятные: металл не ведёт при высыхании, не даёт усадки, и стены можно сразу обшивать. Минус тоже честный: сталь проводит холод, поэтому утепление и пароизоляция в такой бане не тот пункт, на котором режут бюджет.

В проекте 55 видов деталей, всего 690 штук, и 15 шагов сборки. Цифры помогают трезво оценить объём: такую баню не собрать за пару выходных, это работа на несколько месяцев.

Фундамент: первая статья, где экономить нельзя

Баня стоит на 24 винтовых сваях диаметром 108 мм с оголовками 200х200х6 мм. Кажется, что сваи можно поставить реже или взять потоньше, но каждая лишняя пролётная длина рамы потом даёт прогиб пола, а тонкая свая хуже держит на пучинистом грунте.

• Диагонали прямоугольника свай должны совпасть в пределах 10 мм, иначе рама уйдёт в ромб.
• Оголовки выводятся нивелиром от одной отметки, разброс больше 3 мм рамой уже не выбрать.
• Сваи с заводским грунтом, срезы после обрезки сразу закрываются грунтом по металлу.

Сезонная подсказка: сваи лучше закрутить до того, как земля промёрзнет. Конец октября ещё подходит, а в декабре придётся греть грунт или ждать весны.

Материалы и детали: где можно взять попроще

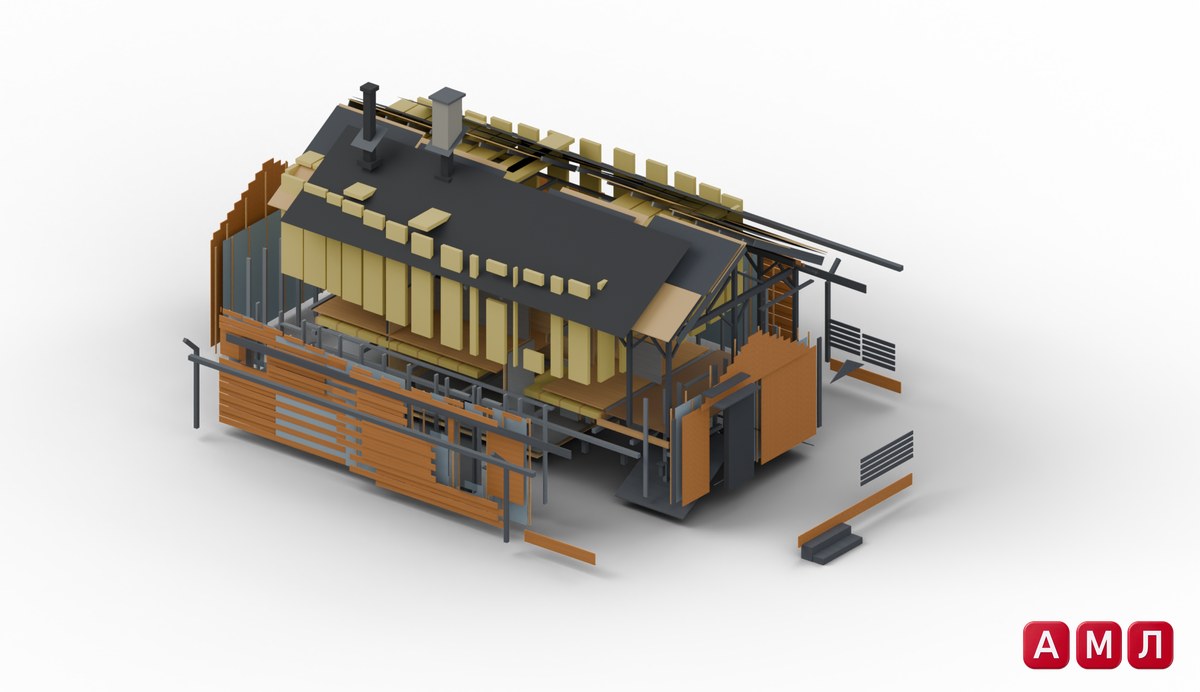

На взрыв-схеме видно, как баня раскладывается на слои: тёмно-серый металлический каркас, жёлтые плиты утеплителя между стойками и в перекрытии, светлые рейки вентзазора, оранжевый планкен снаружи, кровля с двумя трубами и отдельно ограждение и ступени террасы. По этим слоям удобно собирать и смету.

• Металл: рама основания из профтрубы 100х100х4, стойки стен, стропила и балки перекрытия 100х50х3, балки террасы 150х100х4, подкосы 60х60х2.
• Пиломатериал: лаги пола и террасы 50х150 камерной сушки с антисептиком, шпунтованная доска пола 36 мм.
• Терраса: доска из лиственницы 28х140 под масло.
• Фасад: планкен из сосны под тонирующее масло.
• Внутри: вагонка из липы или осины.
• Кровля: сплошной настил из OSB-3 18 мм и гибкая черепица.
• Утепление: минеральная вата, пароизоляция, ветрозащита.

Где можно сэкономить без вреда: вагонку в предбаннике и на террасе можно взять классом попроще, сосновый планкен вместо лиственничного вполне работает при хорошем масле. Где нельзя: доска террасы (она на улице, под снегом и водой, лиственница здесь оправдана), лаги без пропитки и металл тоньше заложенного. Цены на всё это сильно зависят от региона и года, поэтому смету имеет смысл пересчитывать по местным базам непосредственно перед закупкой.

Устройство изнутри: пирог стен, пола и перекрытия

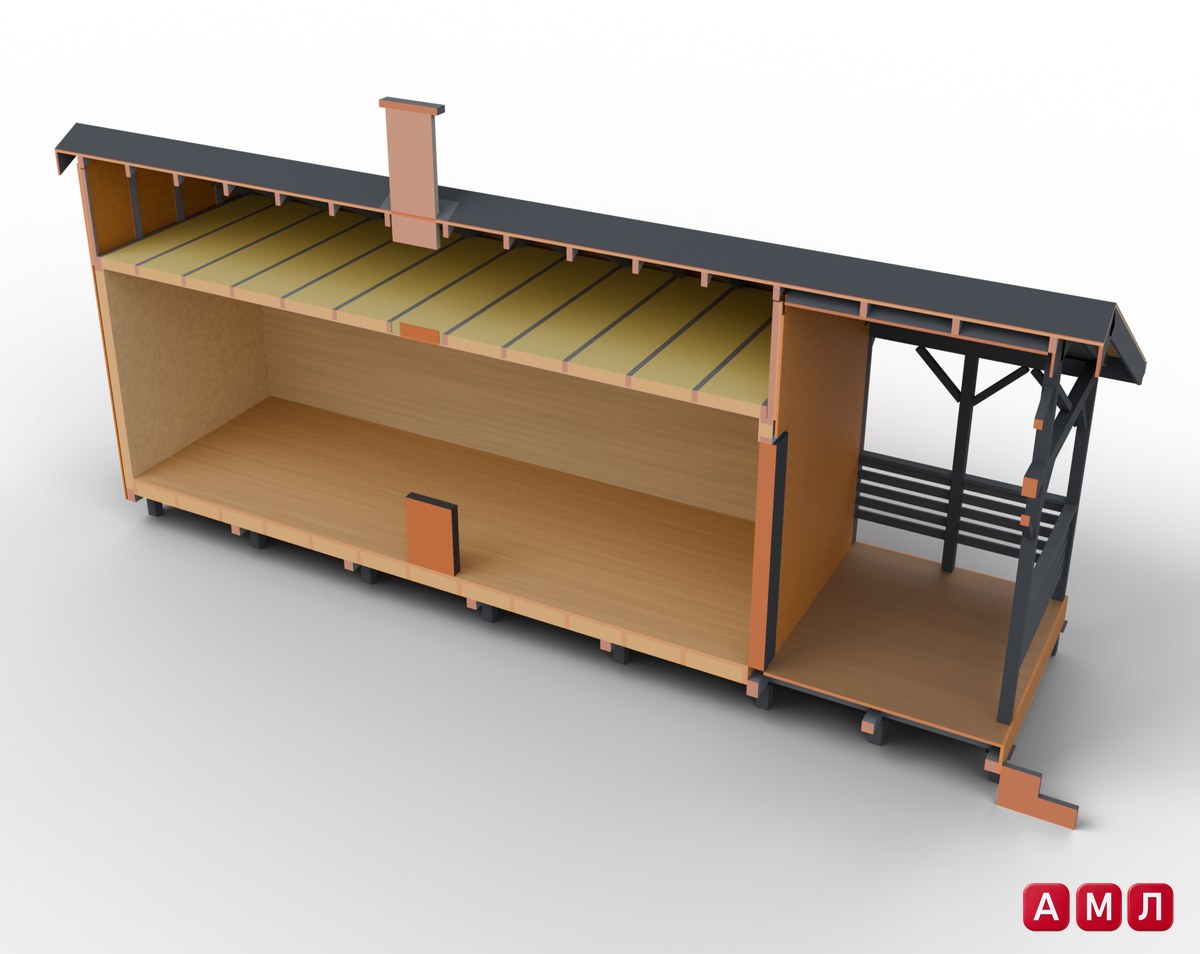

В разрезе хорошо видна логика бани. Пол лежит на лагах поверх металлической рамы, между лагами минвата толщиной 150 мм, сверху шпунтованная доска. Перекрытие собрано на балках из профтрубы, между ними тоже утеплитель, снизу подшивка потолка. Стены изнутри зашиты, а терраса отделена от тёплой части сплошной стеной.

Стена снаружи внутрь идёт так: планкен, рейки вентзазора, ветрозащита, каркас с минватой, пароизоляция, вагонка. Каждый слой здесь работает, и выкидывать любой из них ради экономии опасно:

• без пароизоляции пар из парилки уходит в вату и конденсируется на холодной трубе каркаса;
• без вентзазора планкен намокает с изнанки и начинает темнеть;
• без ветрозащиты вата выдувается, и баня остывает за пару часов.

Отдельно про утеплитель пола: лаги перед укладкой пропитываются антисептиком, особенно торцы, потому что торец впитывает воду в разы сильнее пласти. Верх всех лаг выводится в одну плоскость, просвет под двухметровым правилом не больше 2 мм.

Чтобы смета не росла по ходу стройки из-за пересчётов и докупок, удобно опираться на готовый проект ПроектСам: в нём уже сведены спецификация металла и дерева, крепёж на весь объём и узлы прохода труб. Проект «Большая модульная баня 9х4 метра из профтрубы и дерева» на сайте ПроектСам.

Размеры, сборочный лист и разметка проёмов

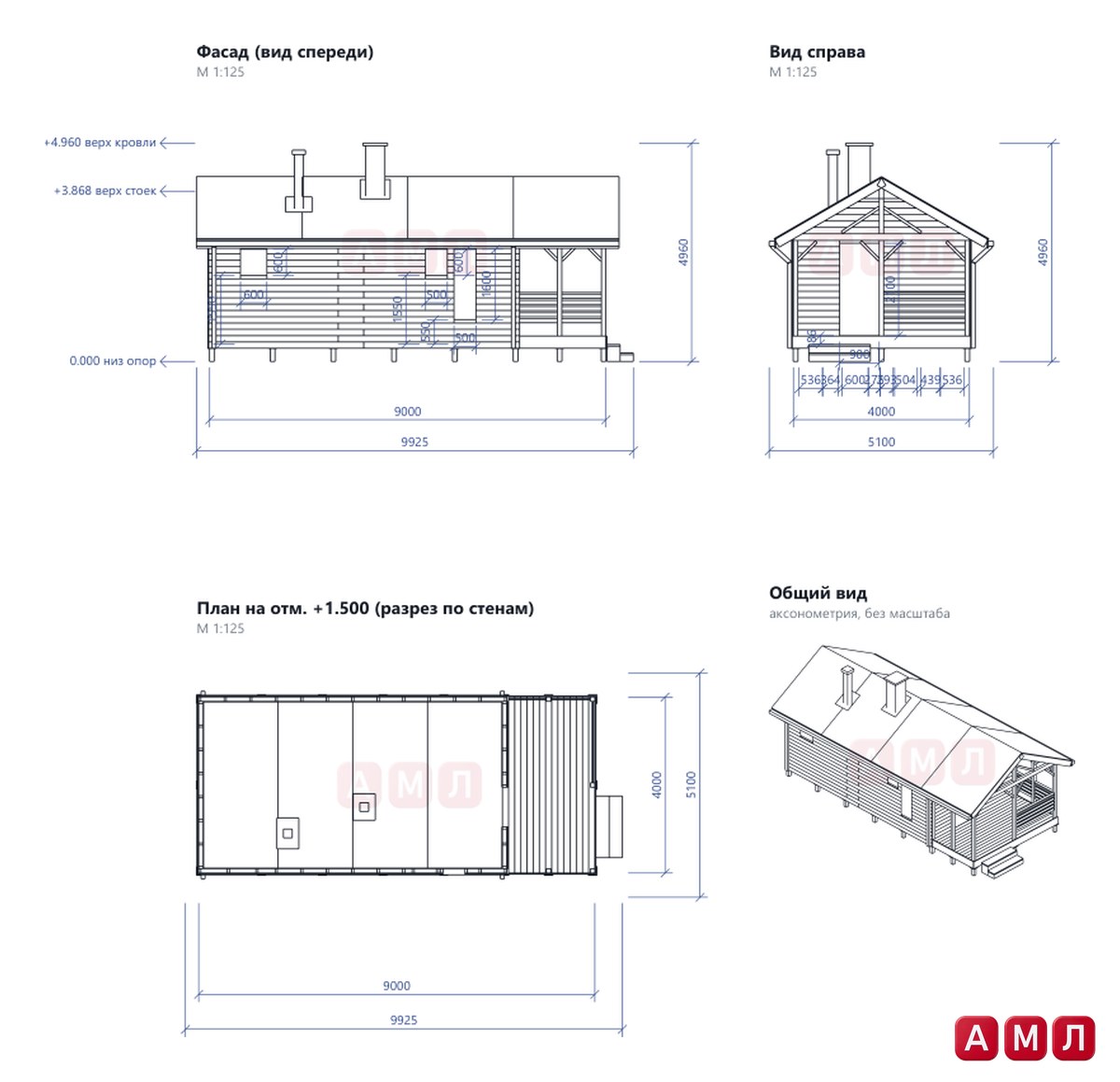

На сборочном листе баня показана фасадом, видом с торца, планом и общим видом. Фасад даёт длину коробки 9000 мм и полный габарит с карнизами 9925 мм, вид с торца показывает ширину 4000 мм и 5100 мм по свесам кровли. На отметках подписаны верх стоек и верх кровли, на плане видно положение двух печей и террасу.

Проёмы закладываются сразу при сварке каркаса, а не вырезаются потом. Дверной проём 900 на 2100 мм от чистого пола, под окна три типа проёмов: высокое узкое окно и два малых квадратных. Ригели проёмов идут из той же трубы, что и стойки.

Разметку каркаса стоит контролировать на каждом этапе: разница диагоналей рамы не больше 5 мм до сплошной проварки, каждая стойка по отвесу до прихватки. Уход в 3 мм на высоте стены потом заметен по обшивке, особенно на длинном фасаде.

Печи и дымоходы: самая дорогая ошибка

Если где-то в бане и экономят себе во вред, то на дымоходе. Здесь две печи и две трубы, и проект закладывает их ещё на этапе стропил: между стропилами над комнатами оставляются просветы под трубы, а сами трубы идут между стропилами, а не через них. Резать металлическое стропило под трубу потом нельзя, оно несёт кровлю.

• Трубы выводятся выше конька на 500 мм, иначе тяга будет капризной при ветре.
• Отступ от сэндвич-трубы до любого дерева не меньше 130 мм.
• Проход через перекрытие делается отдельным узлом с разделкой, а не дырой в потолке.
• На кровле вокруг трубы обязателен фартук, иначе вода пойдёт по трубе внутрь.

Сэндвич-трубу, разделку и фартук выбирайте из нормальной нержавейки. Это небольшая доля сметы, а пожар в бане обходится несравнимо дороже.

Порядок работ и что успеть до зимы

Сборка в проекте идёт в 15 шагов. Удобно смотреть на них как на три сезона работы.

1. Винтовые сваи.
2. Рама основания из профтрубы.
3. Лаги и утепление пола.
4. Пол и настил террасы.
5. Каркас стен из профтрубы.
6. Каркас террасы: столбы, балки и ферма фронтона.
7. Стропила и перекрытие.
8. Настил, карнизы и кровля.
9. Ветрозащита и рейки вентзазора.
10. Обшивка планкеном и забирка карниза.
11. Окна и дверь.
12. Утепление и пароизоляция.
13. Внутренняя отделка и потолок террасы.
14. Терраса: ограждение, ступени и водосток.
15. Печи и дымоходы.

Если вы стартуете осенью, реальная цель до снега: сваи, рама и, при удаче, каркас стен. Пол и террасу на зиму лучше не настилать, доска под снегом без крыши намокнет. Каркас из профтрубы зимует спокойно, если швы загрунтованы. Кровлю и закрытие контура разумно планировать на раннюю весну, а утепление и отделку делать уже под крышей, когда погода не важна.

Крепёж и инструмент: мелочи, которые нельзя брать подешевле

Металл стыкуется сваркой и болтами М12 с гайкой и шайбой, в нагруженных узлах стоят пластины 150х150х6 на тех же болтах. Деревянные элементы садятся на уголки с саморезами по металлу. Террасная доска крепится нержавеющими саморезами 4,5х60, по два в каждую лагу с отступом от кромки 20 мм, между досками зазор 8 мм по шаблону. Чёрные саморезы на террасе дадут ржавые потёки уже к следующему лету.

Из инструмента понадобятся сварочный аппарат, болгарка, шуруповёрт, нивелир, уровень на 2 м, торцовочная пила, степлер для мембран и рулетка на 10 м. Нивелир здесь не роскошь: на длине 9 метров уровнем от сваи к свае вы гарантированно накопите ошибку.

Перед тем как топить первый раз, пройдите по списку: диагонали рамы, прямой конёк по шнуру, высота труб над коньком, отступы от труб до дерева, отсутствие просветов между стропилами над стенами, двери и окна без заеданий, водостоки отводят воду от свай.

Частые вопросы

Какой профиль нужен для каркаса бани из профтрубы?

В этом проекте рама основания из трубы 100х100х4, стойки стен, стропила и балки перекрытия из трубы 100х50х3. На столбы террасы идёт 100х100х3, на подкосы 60х60х2. Брать сечение тоньше ради экономии не стоит, кровля и снег нагружают каркас серьёзно.

Сколько свай нужно под баню 9 на 4 метра?

Под эту баню с террасой заложено 24 винтовые сваи диаметром 108 мм. Частота свай связана с пролётами рамы и лаг: если поставить их реже, пол начнёт прогибаться.

Не будет ли металлический каркас бани промерзать?

Труба действительно проводит холод, поэтому важен полный пирог стены: минвата в каркасе, пароизоляция изнутри и ветрозащита снаружи. При правильно собранных слоях риск конденсата на металле сводится к минимуму, а баня держит тепло не хуже деревянной каркасной.

Можно ли строить каркасную баню зимой?

Сваи лучше закрутить до промерзания грунта, сварку можно вести и в мороз. Деревянный пол, террасу и утепление разумно делать уже под закрытой кровлей, чтобы материал не намок.

Баня 9х4 на металлическом каркасе получается прочной и ровной, если не экономить на сваях, пароизоляции, дымоходах и крепеже, а сэкономить там, где это действительно безопасно. Готовый проект ПроектСам с пошаговой сборкой, узлами и 3D-моделью помогает заранее увидеть всю смету по позициям и не переплачивать за ошибки, которые проще не допускать.
