Деревянный домик для колодца своими руками: восьмигранник с люком в скате

Домик на колодец кажется простой поделкой, пока не начинаешь прикидывать, как восемь граней сойдутся вокруг круглого кольца, а двускатная крыша сядет на восьмигранник. Расскажу по порядку, как устроен такой домик с люком в скате, из чего его собирают и на каких мелочах чаще всего ошибаются. Если колодец уже выкопан, осень хорошее время закрыть его до снега, чтобы весной вода была чистой.

Зачем колодцу домик и почему восемь граней

Открытое бетонное кольцо за зиму собирает листву, снег, мусор и мелкую живность, а весной всё это оказывается в воде. Домик решает сразу несколько задач: закрывает шахту от осадков, не даёт детям и животным подойти к открытому краю и превращает серое кольцо в аккуратную постройку, которую не стыдно поставить у дома.

Восьмигранник выбран не ради красоты. Кольцо круглое, и квадратный короб вокруг него оставляет большие пустые углы, которые съедают место и плохо выглядят. Восемь граней обходят кольцо плотно, а снаружи домик читается почти как маленький сруб. Габарит при этом скромный: 1400 на 1400 мм в плане и 2200 мм в высоту по верху кровли.

Крыша двускатная, в одном скате сделан люк на двух фигурных петлях. Через него достают воду ведром или обслуживают насос, не снимая крыши целиком.

Первым делом замерьте кольцо

Самая обидная ошибка случается ещё до первого распила: домик собирают по красивому эскизу, а он не налезает на колодец. Внутренний размер восьмигранника по граням здесь около 1100 мм, и бетонное кольцо должно входить в него с зазором не меньше 30 мм с каждой стороны. Если кольцо у вас с оголовком или старое, с наплывами раствора, меряйте именно по самой широкой точке.

Второй момент: основание. Домик ставится на готовую площадку вокруг кольца, это может быть отмостка или утрамбованная подсыпка. Цоколь выпускается наружу на 80 мм по всем граням, и этот свес нужно проверить на каждой из восьми сторон. Если площадка с уклоном, сначала выровняйте её, иначе перекос пойдёт по всем стойкам вверх.

Материалы и детали: что идёт в работу

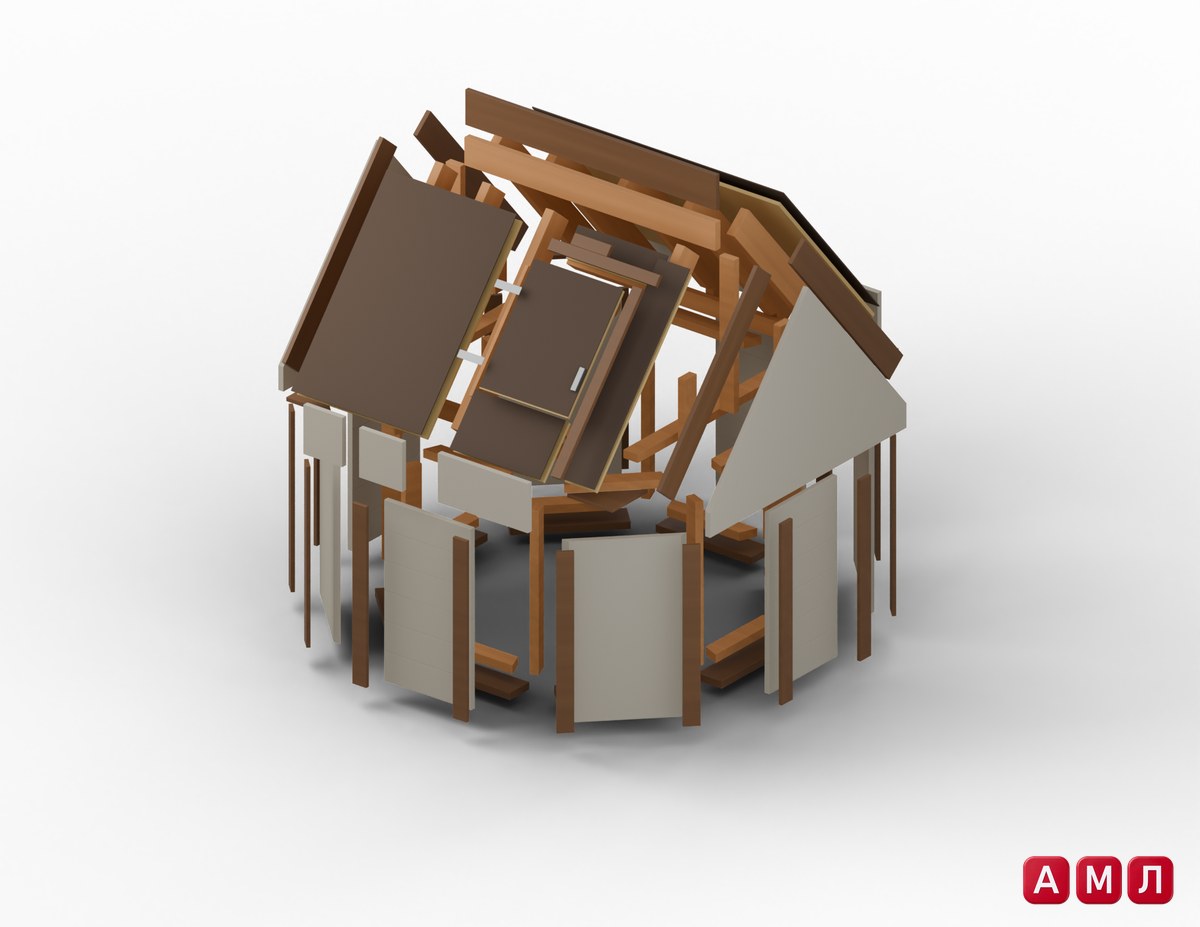

На взрыв-схеме домик раскладывается по кругу: внизу кольцо цоколя и обвязки, над ним восемь угловых стоек, светлые панели обшивки по граням, тёмные накладки на углах, сверху каркас крыши, настил, скаты и отдельно створка люка с петлями. Всего 28 видов деталей, 168 штук.

• Брус и доска хвойные камерной сушки с антисептиком на цоколь, обвязку, стойки и стропила.
• Строганая хвойная доска под морилку тёмный орех и масло на накладки, ветровые доски и резной конёк.
• Блок-хаус хвойный 30 мм под светлую лазурь на стены и фронтоны: 48 досок на стены и 14 на фронтоны.
• Плита OSB-3 18 мм на сплошной настил кровли и створку люка.
• Гибкая черепица «соты» коричневого цвета на кровлю и на саму створку.
• Оцинкованная сталь на крепёж, две фигурные петли и ручку.

Контраст светлого блок-хауса и тёмных накладок как раз и даёт тот вид, который видно на готовом домике. Если хочется другого оттенка, менять стоит лазурь и морилку, а не породу дерева: хвойные доски камерной сушки на улице ведут себя предсказуемо.

Восемь одинаковых граней и стропила с зарубками прощают ошибки хуже, чем кажется. Готовый проект ПроектСам избавляет от расчёта углов и длин: детали, крепёж и последовательность уже сведены по шагам. Проект «Домик для колодца на дачу деревянный с крышей» на сайте ПроектСам.

Как устроен домик изнутри по узлам

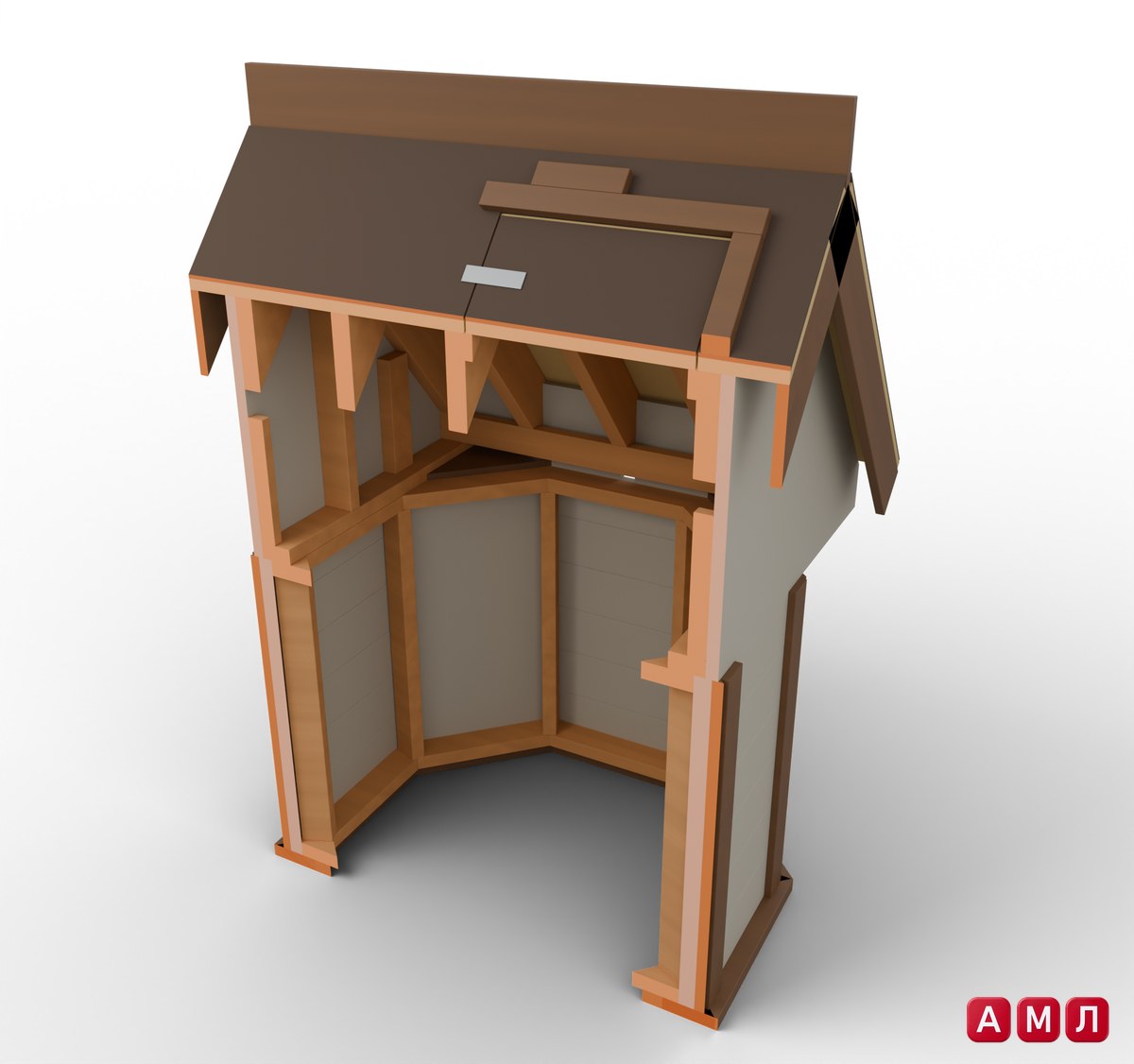

В разрезе хорошо видно, что домик работает как каркас, а блок-хаус только обшивка. Снизу лежит восьмигранный цоколь из доски с фаской, на нём нижняя обвязка. В углах стоят восемь стоек, сверху их связывает верхняя восьмигранная обвязка. На ней поперёк лежат две балки фронтона, лежни, которые выходят за грань наружу на 400 мм: именно они дают свес двускатной крыши над восьмигранником.

Дальше всё как у настоящей кровли. Вместе с лежнями на обвязку ложатся мауэрлаты, на них стоят стропила с зарубками, вверху стропила сходятся на коньковой доске. Конёк держат стойки фронтона, а проём люка обрамлён ригелями и упорными планками, чтобы створка не проваливалась внутрь.

Ключевых узлов пять, и на каждом есть своя ловушка:

• угловая стойка на обвязке и цоколе: наружный угол стойки не должен выступать за линию граней, иначе обшивка не ляжет вплотную;
• балка фронтона и мауэрлат на обвязке: лежень крепится к обвязке минимум четырьмя саморезами;
• стропило на мауэрлате: стропило садится зарубкой, а не просто ребром на брус;
• коньковый узел: коньковая доска идёт строго над центром;
• створка люка на петлях: зазор по контуру около 5 мм, чтобы дерево не заклинило после дождя.

Размеры, сборочный лист и разметка

На сборочном листе домик показан с фасада, сбоку, в плане на уровне стен и в аксонометрии. С фасада видно, что сам восьмигранник шириной 1400 мм, а крыша со свесами выходит на 1520 мм. Сбоку габарит со свесами чуть больше, около 1539 мм, и хорошо читается двускатный профиль кровли. Высота от низа опор до верха кровли 2200 мм.

Разметку цоколя я бы советовал делать прямо на основании, а не на верстаке. Главная проверка: диагонали между противоположными углами восьмигранника должны совпасть в пределах 3 мм. Если одна диагональ длиннее, грани стен потом разойдутся, и блок-хаус ляжет с клиньями.

Дальше уровни: обвязка в горизонт с перепадом не больше 2 мм на длине грани, стойки по уровню в двух плоскостях с тем же допуском по высоте. Мауэрлаты должны быть параллельны, проверяется это рулеткой по обоим концам. Коньковую доску выставляйте от мауэрлатов на равное расстояние с каждой стороны, иначе скаты выйдут разной длины.

Крыша и люк: здесь нужна аккуратность

Пока не встали стропила, стойки под конёк временно раскрепляют укосиной: без неё фронтон гуляет от любого толчка. Настил из OSB раскладывают с зазором 3 мм между листами на температурное расширение, свесы за фронтон и за карниз выравнивают по шнуру.

Гибкая черепица кладётся с первого ряда, который выпускают за карнизный край примерно на 10 мм, чтобы вода не затекала на доски. На каждый лист по 4 кровельных гвоздя, шляпку забивают заподлицо и не утапливают, иначе гвоздь прорвёт битум. По краям скатов идут ветровые доски с волнистой кромкой, по коньку резной гребень.

Про сезон честно: самоклеящийся слой гибкой черепицы в холод схватывается плохо. Если до морозов успеваете только каркас и настил, закройте настил плёнкой на зиму, а черепицу кладите весной в тёплый день. Каркас и обшивка морозов не боятся, если дерево уже покрыто антисептиком и лазурью.

Порядок сборки за 11 шагов

Сборка идёт снизу вверх, и каждый шаг опирается на точность предыдущего:

1. Цоколь восьмигранный.
2. Нижняя обвязка.
3. Угловые стойки.
4. Верхняя обвязка и мауэрлат.
5. Каркас фронтонов, конёк и стропила.
6. Настил и ветровые доски.
7. Кровля и резной конёк.
8. Обшивка передних граней.
9. Обшивка задних граней и фронтонов.
10. Люк в скате.
11. Накладки и забирка.

Обратите внимание, что кровлю делают раньше обшивки стен. Так блок-хаус сразу оказывается под крышей, а обшивку удобнее подгонять к уже готовому свесу. Блок-хаус крепится кляймерами с гвоздями, без сквозных саморезов через лицевую сторону. Последним шагом ставятся накладки на углы и забирка, которая закрывает щели между верхом стен и настилом кровли.

Из инструмента понадобятся торцовочная пила, ручная пила со стамеской для зарубок, лобзик для волнистых кромок, шуруповёрт, уровень, малка, рулетка с угольником, кровельный нож со шпателем и молоток.

Частые вопросы

Какого размера делать домик для колодца?

Отталкивайтесь от наружного диаметра кольца. В этом проекте внутренний размер восьмигранника по граням около 1100 мм, кольцо должно входить с зазором от 30 мм, а габарит домика 1400 на 1400 мм при высоте 2200 мм.

Из чего лучше сделать крышу для колодца?

Надёжный вариант это сплошной настил из OSB-3 толщиной 18 мм и гибкая черепица поверх. Такая кровля не гремит под дождём, легко режется под люк и выдерживает снег на небольшом скате.

Как сделать дверцу в крыше колодезного домика?

Люк вырезается в одном скате, его проём обрамляют ригелями и упорными планками. Створку делают из той же плиты OSB с черепицей сверху и вешают на две стальные петли, оставляя зазор около 5 мм по контуру.

Можно ли ставить домик на колодец зимой?

Каркас и обшивку собирать можно и по холоду, если дерево заранее пропитано. А вот гибкую черепицу лучше класть в тёплую погоду, на морозе её клеевой слой держит плохо.

Домик для колодца получается ровным и долговечным, когда кольцо замерено заранее, диагонали восьмигранника совпадают, а стропила стоят на зарубках, а не на рёбрах. Готовый проект ПроектСам с пошаговыми 3D-картинками, узлами и спецификацией помогает собрать его с первого раза и потратить выходные на работу, а не на поиск ошибок.
