Беседка со стеклом своими руками: каркас из профтрубы, кладовка и односкатная крыша

Остеклённая беседка с кладовкой выглядит как маленький павильон, но собирается из понятных вещей: винтовые сваи, деревянный подиум, сварной каркас из профтрубы и односкатная крыша из профлиста. Расскажу, как такую постройку 4,8 на 2,4 метра ведут от свай до лавки, где каркас чаще всего уходит в сторону и что важно успеть до снега.

Какая беседка получается и зачем в ней кладовка

Габарит беседки 4800 на 2400 мм, высота по верху кровли 2800 мм. Это вытянутый прямоугольник, где большая часть отдана под светлую комнату со стеклом, а в одном торце за стенкой из планкена спрятана узкая кладовая. Туда уходят кресла, подушки и инструмент, и беседка остаётся свободной.

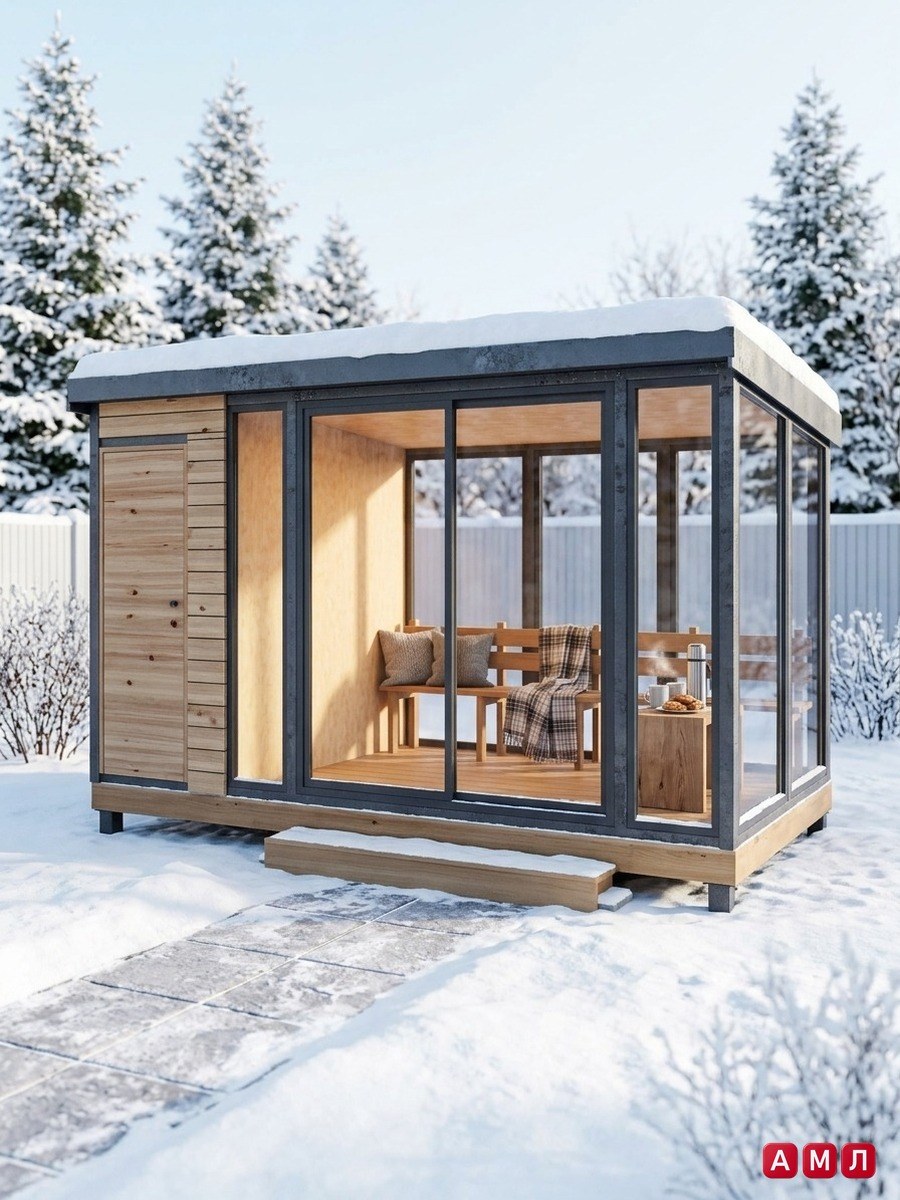

Фасад почти целиком стеклянный: широкий проём с раздвижной дверью и глухие стеклянные секции по бокам. Торец тоже застеклён, задняя стена закрыта. Внутри лавка со спинкой, свет, на входе ступень крыльца. Каркас графитового цвета, дерево светлое: лиственница на полу и в наружной обшивке, вагонка внутри.

Честно предупреждаю сразу: это не тёплый дом. Утеплителя в стенах нет, в остеклении сочетаются стеклопакеты 24 мм и закалённое стекло 8 мм. Зимой здесь хорошо посидеть с термосом в солнечный день, но жить или ночевать в ней нельзя. Для трёх сезонов и коротких зимних посиделок формат подходит отлично.

Из чего собрана: металл, дерево и стекло

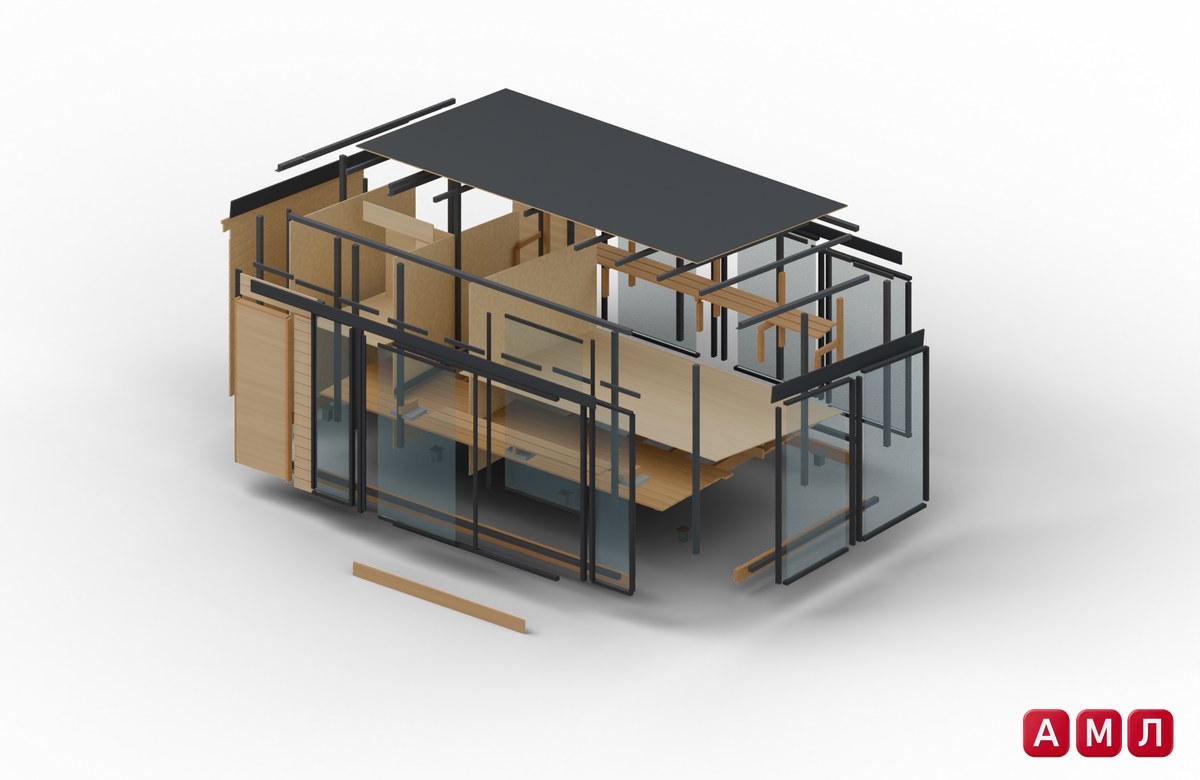

На взрыв-схеме хорошо видно, что беседка состоит из трёх слоёв материалов. Снизу дерево: обвязка подиума и лаги из бруса 150 на 50, сверху террасная доска из лиственницы 140 на 28. Посередине металл: стойки, обвязки и стропила из профильной трубы 60 на 60, загрунтованной и окрашенной эмалью графитового цвета. Сверху крыша: сплошной настил из OSB-3 толщиной 12 мм и профлист С20.

Остекление идёт отдельными панелями в алюминиевых рамах того же цвета. На схеме рамы стоят вокруг каркаса самостоятельными элементами, и это правильно: стекло ставят в самом конце, когда металл уже сварен, окрашен и накрыт крышей.

• винтовые сваи 89 мм с оголовками 140 на 140, всего восемь
• хвойный брус камерной сушки под подиум, с антисептиком
• террасная доска лиственницы под масло
• профтруба для каркаса, грунт и эмаль графит
• OSB-3 и профлист на кровлю
• планкен лиственницы 120 на 20 для кладовой
• вагонка для внутренней обшивки
• стеклопакеты и закалённое стекло в алюминиевых рамах

Всего в проекте 39 видов деталей и 247 штук. Заметная часть из них это доски пола, планкен и забирка, которые режутся пачками.

Сваи и подиум: то, что потом не переделать

Беседка стоит на восьми винтовых сваях. Сначала разметка: шнур, колышки и обязательная проверка диагоналей. Для этого прямоугольника диагональ получается около 5,4 м, и разница между двумя диагоналями не должна превышать 10 мм. Если поленились здесь, потом не сойдутся рамы стекла, а их не подрежешь, как доску.

Сваю вкручивают строго вертикально и проверяют уровнем с двух сторон через каждые несколько оборотов. Отклонение в 2 градуса кажется ерундой, но на метре длины оно уводит оголовок на 30-40 мм. После этого сваи срезают в один уровень по нивелиру и приваривают оголовки.

На оголовки ложится обвязка подиума из бруса, к ней на оцинкованных опорах крепятся семь лаг. Верх обвязки и лаг должен быть в одной плоскости: проверка двухметровым правилом, допуск 2 мм. Перед укладкой торцы бруса и места опирания на оголовки пропитывают антисептиком второй раз. В месте контакта с металлом дольше всего держится влага, и необработанный торец начинает гнить первым.

Сейчас, в конце октября, сваи ещё можно ставить: пока грунт не промёрз, сваекрут идёт нормально. Если успеть собрать подиум и настил до морозов, зимой спокойно варится каркас, а весной остаются стекло и отделка.

Настил пола без щелей и горбов

Террасную доску кладут годовыми кольцами вниз: так она меньше коробится. Саморезы нержавеющие, 4,2 на 55, на расстоянии 20 мм от края доски. У торцов отверстие под саморез сверлят заранее сверлом 3 мм: лиственница твёрдая и на концах колется.

Пол собирают раньше стоек, и это удобно: дальше вся работа идёт с ровной площадки, а не с земли. На время стройки настил лучше прикрыть плёнкой или старыми листами, потому что от болгарки и сварки на лиственнице остаются прожжённые точки.

Если хочется собрать такую беседку без угадывания размеров, в готовом проекте ПроектСам есть сборочный лист, деталировка стоек и раскрой трубы. Это снимает вопрос, сколько металла и стекла брать и где резать. Проект «Беседка 4,8x2,4 м в стиле минимализм со стеклом, односкатной крышей и кладовкой» на сайте ПроектСам.

Как беседка устроена изнутри

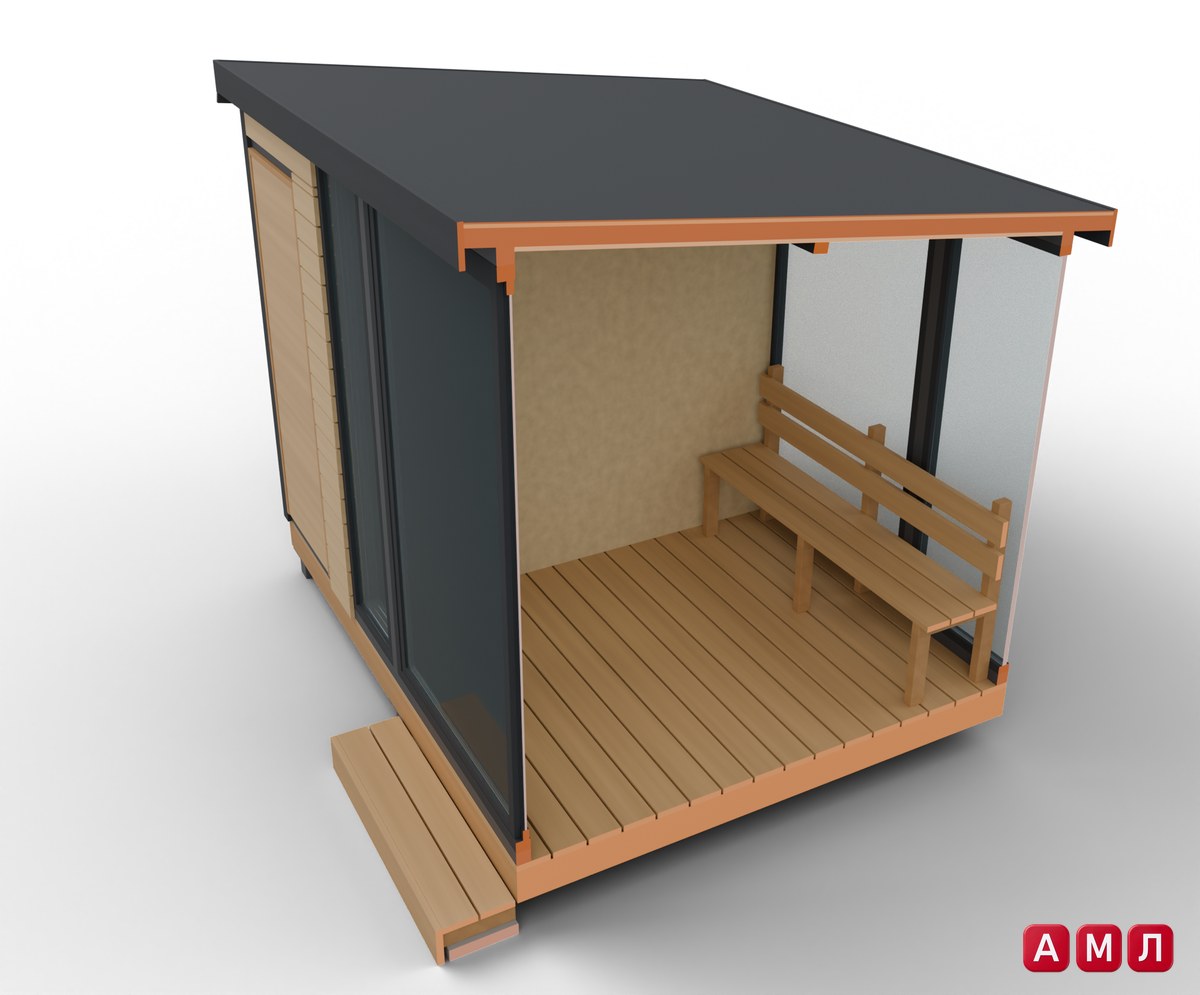

На кадре в разрезе видно, как слои сходятся друг с другом. Снизу подиум: обвязка, лаги и доска пола, к краю пола примыкает ступень крыльца. Стойки каркаса встают прямо на настил, нижняя обвязка стен лежит на подиуме и крепится к нему анкерными болтами по дереву.

Сверху стропила из трубы лежат на передней и задней обвязке, промежутки между ними закрыты забиркой, и стена доходит до настила без щели. Без забирки между стеклом и крышей останется полоса, через которую видно улицу и задувает снег. Изнутри стены и потолок зашиты: на разрезе видна светлая плита задней стены и подшивка потолка.

Вдоль торца стоит лавка со спинкой, стеклянные секции держатся в своих рамах, каркас их не нагружает. Кровля односкатная: высокая сторона над фасадом, уклон назад. Вода и снег уходят за заднюю стену, а не на ступень у входа.

Сборочный лист: что на нём видно и как по нему размечать

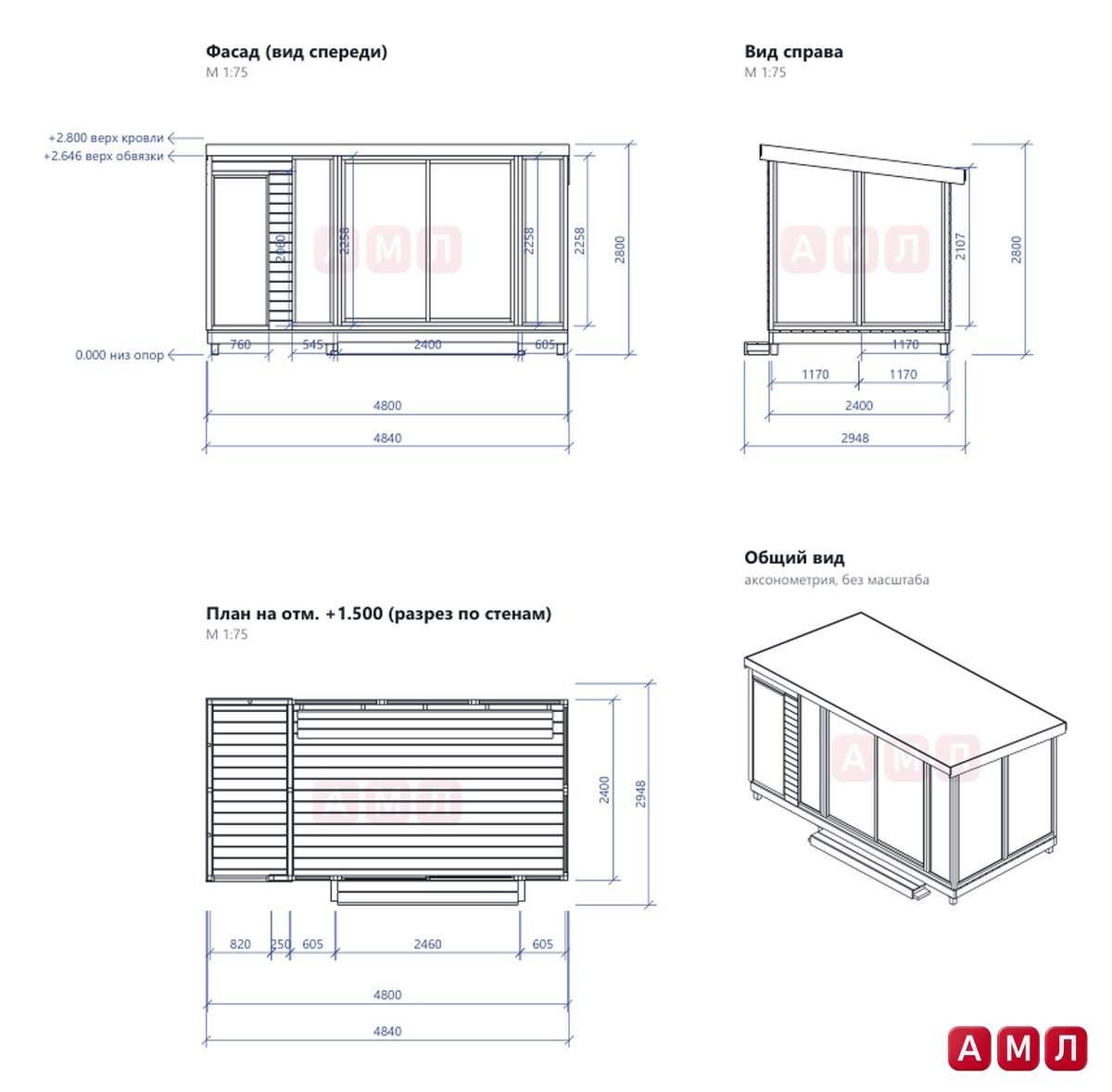

Сборочный лист собран из четырёх видов: фасад, вид справа, план на отметке 1,5 м с разрезом по стенам и общий вид в аксонометрии. Масштаб 1 к 75, лист удобно брать с собой на площадку.

По фасаду видно, как поделена длина: слева узкая кладовая с дверью и вертикальным планкеном, дальше глухая стеклянная секция, широкий проём раздвижной двери 2400 мм и ещё одна секция справа. Со свесом крыши общая длина выходит 4840 мм, а глубина по виду справа 2948 мм: ступень и свесы добавляют полметра к коробке 2400.

Отметки по высоте идут от низа опор: верх обвязки на 2,646 м, верх кровли на 2,8 м. При разметке держусь трёх правил:

• диагонали прямоугольника каркаса 4800 на 2400 совпадают в пределах 5 мм
• ширину проёма раздвижной двери меряют внизу и вверху, разница не больше 3 мм
• перепад верха передней и задней обвязки проверяют шнуром по обоим торцам

Каркас и стропила: порядок, который спасает от перекосов

Каркас варят по шагам: нижняя обвязка и угловые стойки, потом рядовые стойки, проёмы и перегородка кладовой, затем верхняя обвязка. Стойки выставляют уровнем с двух соседних сторон и сразу раскрепляют временными подкосами из бруска. Без них первая же прихватка верхней обвязки потянет стойку на себя.

Самое тонкое место это наклонная обвязка торцов и перегородки. Средние стойки торцов отрезают с запасом 10 мм и подгоняют по месту, когда наклонная обвязка уже стоит. Саму обвязку прихватывают в двух точках, сверяют уклон и только потом проваривают полностью. Перепад между передней и задней обвязкой 287 мм, и он должен быть одинаковым на обоих торцах, иначе крыша получится винтом.

Со стропилами работает старое правило: сначала два крайних, по их верху натягивают шнур, и по нему выставляют остальные семь. Все девять сразу не режут: сначала примеряют зарубку на одном образце и только потом пускают в работу остальные.

Сварные швы зачищают и закрашивают в цвет каркаса. Если каркас пришёлся на ноябрь, швы хотя бы грунтуют, а финишную окраску оставляют на тёплый день.

Крыша, стекло и отделка по порядку

1. Настил кровли из OSB-3, профлист и лобовые доски
2. Обшивка кладовой планкеном
3. Остекление, раздвижная дверь и дверь кладовой
4. Подшивка потолка
5. Внутренняя обшивка
6. Лавка, свет и ступень крыльца

Крышу закрывают раньше всего остального: под ней дерево не мокнет, и дальше можно работать в любую погоду. Профлист крепят кровельными саморезами 4,8 на 35 с уплотнительной шайбой, в цвет графита. Стекло ставят только вдвоём и только на присосках: рама со стеклом весит заметно больше, чем кажется по картинке.

Финальная проверка простая. Раздвижные створки ходят без заеданий и плотно сходятся, дверь кладовой закрывается без касаний, у лобовых досок нет щелей, вода с крыши уходит назад, все швы закрашены.

Частые вопросы

Можно ли пользоваться беседкой со стеклом зимой?

Можно, но как неотапливаемым павильоном: в солнечный день внутри заметно уютнее, чем на улице, а от ветра и снега стекло закрывает полностью. Утепления в этой беседке нет, поэтому для ночёвок и постоянного обогрева она не рассчитана.

Какой фундамент нужен под беседку из профтрубы?

Для такой лёгкой постройки хватает винтовых свай: здесь их восемь, диаметром 89 мм, с оголовками под обвязку подиума. Главное, чтобы сваи стояли вертикально и были срезаны в один уровень, иначе перекос всплывёт на стекле.

Куда стекает вода с односкатной крыши беседки?

Высокая сторона крыши над фасадом, уклон назад, поэтому вода и снег уходят за заднюю стену и не падают на вход. Перед зимой проверьте, чтобы за беседкой было свободное место и снег не подпирал заднюю стену.

Какой инструмент нужен для сборки беседки из металла и стекла?

Понадобятся сваекрут, сварочный аппарат, болгарка, шуруповёрт, торцовочная пила, нивелир и двухметровый уровень. Для стекла нужны присоски, для профлиста ножницы по металлу.

Беседка со стеклом прощает мало: дерево можно подтесать на месте, а стекло и раму нет. Поэтому всё решается на разметке, сваях и каркасе. Если хочется пройти эти этапы по готовым цифрам, на сайте ПроектСам есть проект этой беседки с 13 шагами сборки в 3D, узлами крепления, расчётом крепежа и 3D-моделью, которую можно покрутить в браузере до начала работ. Сваи до морозов, каркас зимой, стекло весной: вполне реальный план на сезон.
