Буржуйка для гаража из профтрубы своими руками: смета и где нельзя экономить

Печь в гараж обычно начинают варить в октябре, когда руки уже мёрзнут на ключах. Разберу по статьям сметы буржуйку из профильной трубы и листа с варочной плитой и дымоходом: что в ней стоит денег, на чём экономить опасно и где можно сберечь без вреда.

Что это за печь и какого она размера

Корпус печи вместе с защитным экраном занимает 500 мм в ширину, 700 мм в глубину и 1200 мм по высоте стоек экрана. С вертикальной трубой дымохода верх поднимается примерно до 2,65 метра. Это компактная печь для гаража или мастерской, которая греет помещение и даёт плиту, на которой можно разогреть еду или вскипятить чайник.

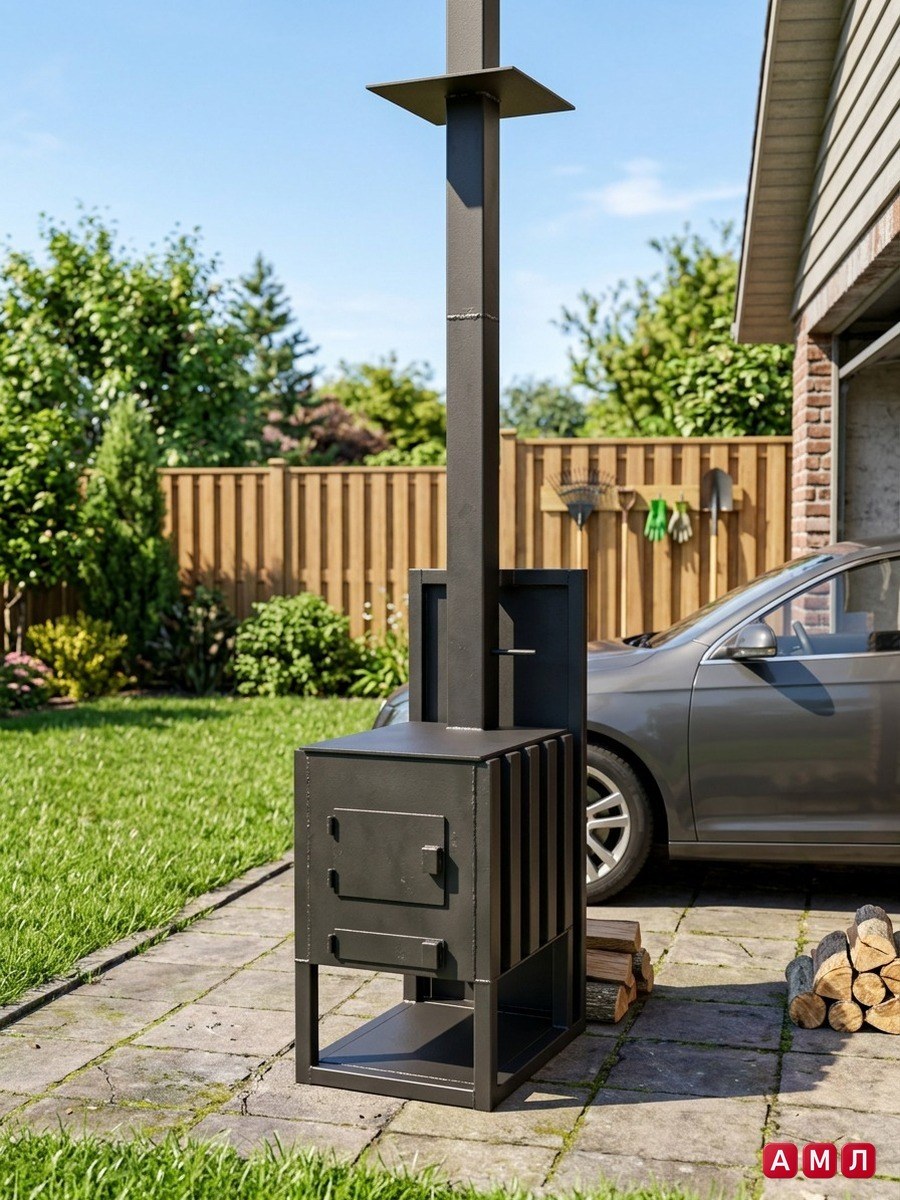

Снизу стоит рама из профтрубы с полкой для дров, на ней на четырёх ножках топка. По бокам топки приварены вертикальные конвекционные трубы, их видно на готовой печи как ребристые стенки. Сверху лежит толстая варочная плита, сзади поднимается защитный экран, а из плиты выходит квадратная труба дымохода с шибером и зонтом.

Из чего складывается смета

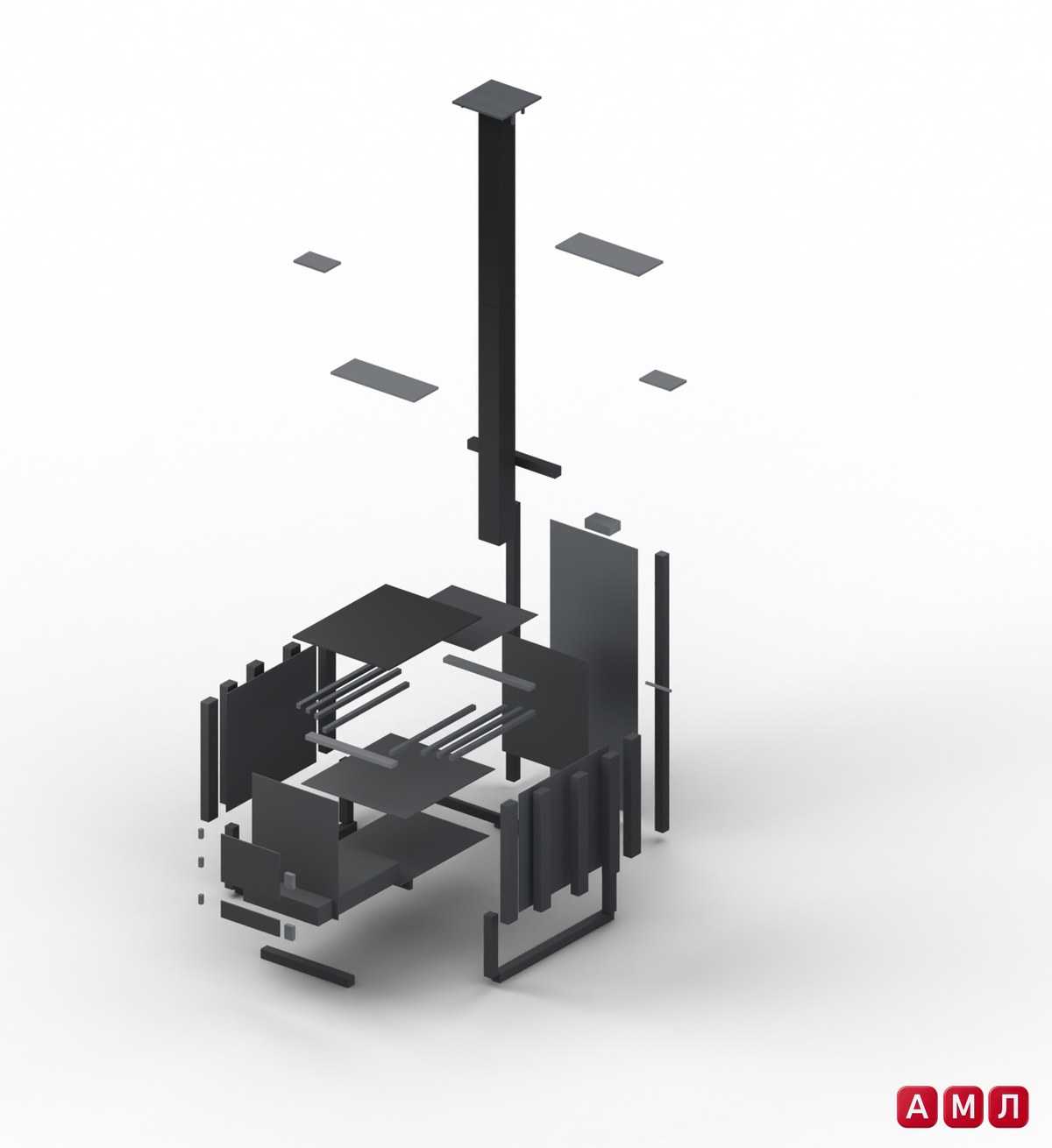

Самая крупная статья здесь металл, и считать его нужно по ведомости, а не на глаз. Цены на прокат сильно отличаются по регионам и меняются от года к году, поэтому обзвоните две-три базы со списком в руках. На взрыв-схеме видно, сколько отдельных заготовок уходит в печь: всего 30 видов деталей, 63 штуки.

• Профильная труба 40×40 и 60×40 на раму, ножки и стойки экрана.
• Профильная труба 100×100 со стенкой 3 мм на дымоход.
• Лист горячекатаный 4 мм на корпус топки.
• Лист 8 мм на варочную плиту.
• Квадрат 20 мм на колосник.
• Лист 2 мм с базальтовым картоном на защитный экран.
• Оцинкованный лист 1 мм.

Вторая статья, расходники: электроды МР-3 диаметром 3 мм, отрезные и зачистные круги на болгарку 125 мм, термокраска до 600 градусов, термостойкий герметик до 1500 градусов, болты М8 и М6, саморезы с буром, палец петли и соединительная муфта для трубы. По отдельности это мелочь, но в сумме набегает заметно, и закладывать её надо сразу.

Варочная плита и топка: здесь не экономят

Первое место, где хочется сэкономить, это толщина листа. Не стоит. Плита в проекте из листа 8 мм, и это не перестраховка: тонкий лист над огнём ведёт, он выгибается горбом, и кастрюля на нём уже не стоит. Тоньше 6 мм плиту брать нельзя.

Стенки топки из листа 4 мм. Более тонкий металл быстрее прогорает в зоне огня и сильнее коробится при сварке. Колосник из квадрата 20 мм, восемь прутков на двух опорах, с промежутком около 30 мм. Шире будет проваливаться уголь, уже колосник забьётся золой.

Конвекционные трубы, десять штук по бокам, тоже не стоит выкидывать ради экономии. Они увеличивают площадь нагрева и гонят воздух вдоль стенок вверх, поэтому гараж прогревается быстрее, а корпус меньше перегревается в одной точке.

Чтобы смета не разрасталась от переделок, удобно иметь перед глазами ведомость металла, раскрой и порядок сварки сразу. Всё это собрано в проекте ПроектСам, вместе с узлами крупным планом и расчётом крепежа. Проект «Печь Буржуйка для гаража из профтрубы с варочной плитой и дымоходом» на сайте ПроектСам.

Как печь устроена внутри

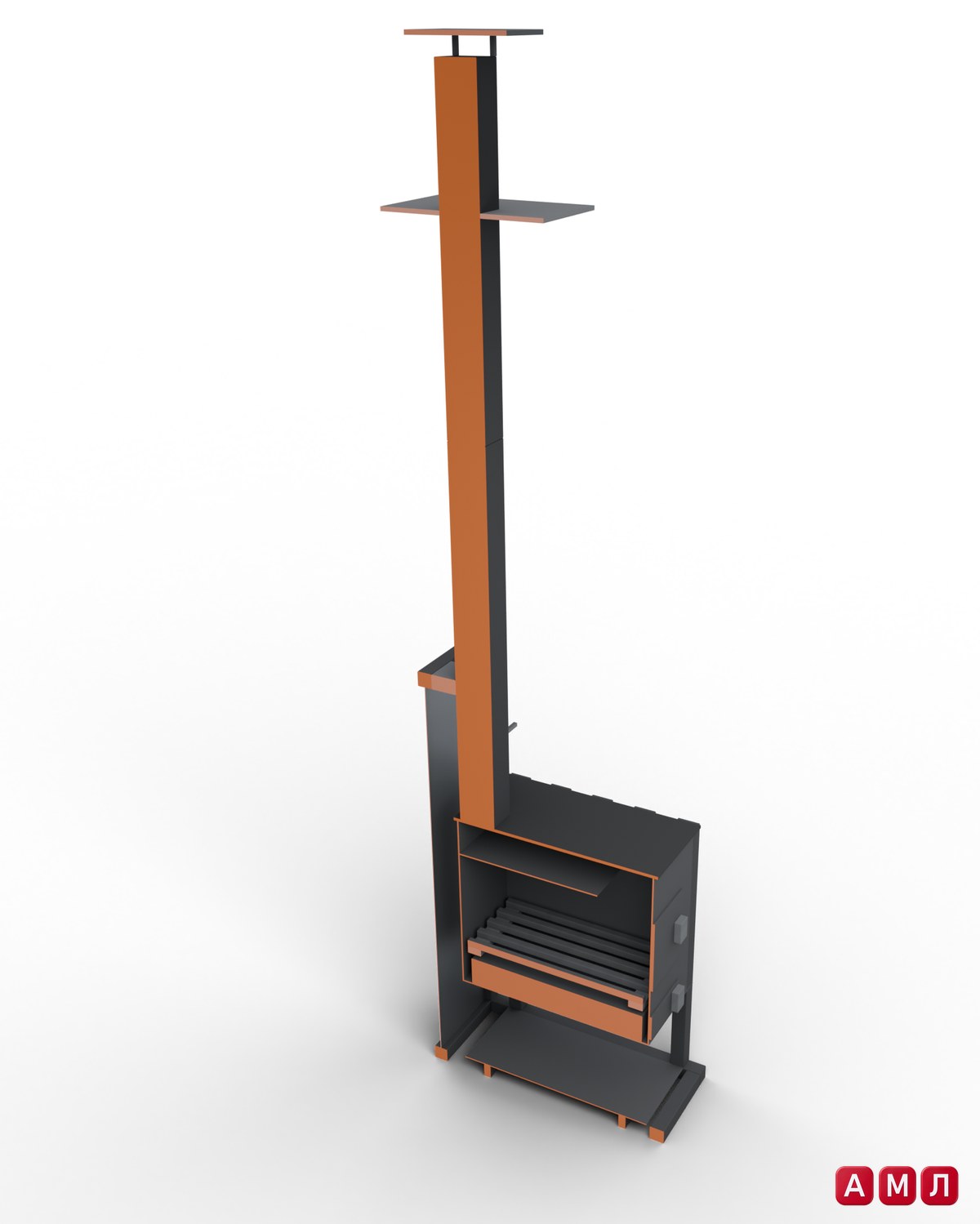

На кадре в разрезе хорошо видна вся схема движения огня и дыма. Внизу топки на опорах лежит колосник, под ним выдвижной зольный ящик, через который поступает воздух снизу. Над огнём, под самой плитой, стоит отражатель газов: горячий поток не уходит сразу в трубу, а огибает его и успевает отдать тепло плите и стенкам.

Дым выходит через окно в плите у задней кромки, по центру ширины, и поднимается по вертикальной квадратной трубе. На трубе шибер, которым регулируют тягу, выше разделка для прохода через перекрытие и зонт сверху.

Сзади печи стоит защитный экран на двух стойках с ригелем. Между задней стенкой топки и стойками экрана оставлен воздушный зазор, в проекте он не меньше 60 мм. Если прижать экран ближе, лист перегреется, и смысл экрана пропадёт.

Отдельно в проекте разобраны шесть узлов: ножка с рамой и днищем, колосник на опорах, труба на варочной плите, стойка экрана на раме, кронштейн трубы к экрану и заслонка загрузки на петлях.

Дымоход, экран и разделка: вторая зона без экономии

Дымоход в гараже, где стоят бензин и масла, вопрос безопасности, а не красоты. Труба здесь из профиля 100×100 со стенкой 3 мм. Тонкостенная водосточная труба или кусок тонкой жести для этого не годятся: они прогорают и не держат форму.

Стык трубы собирают на термостойком герметике, иначе в гараж будет тянуть дымом. Шибер должен поворачиваться свободно, а сама труба стоять строго по отвесу. Разделку на проходе через перекрытие делают сразу, по проекту, а не временно на одну зиму.

Защитный экран из листа 2 мм с базальтовым картоном прикрывает стену за печью. Экономить на картоне смысла нет: это та деталь, которая стоит между горячим металлом и стеной гаража. Под печью и перед дверцей должно быть негорючее основание, это общее правило для любой металлической печи.

Где сберечь деньги без вреда для печи

Экономия в этой печи не в материале, а в отходах и времени. Несколько приёмов, которые реально работают:

• Брать металл строго по ведомости, без запаса на всякий случай.
• Отдать лист в резку на базе по карте раскроя: выйдет ровнее и быстрее, чем болгаркой дома.
• Ножки резать одной пачкой по упору, чтобы все вышли одинаковыми и не пришлось переделывать.
• Варить на ровном листе или полу, тогда не будет брака из-за перекоса рамы.
• Взять электроды и круги сразу с запасом на всю печь, а не добирать по одному.

Красить печь можно только термокраской, обычная эмаль при первой же топке задымит и облезет. Это та статья, которую тоже лучше не урезать.

Размеры, разметка и порядок сварки

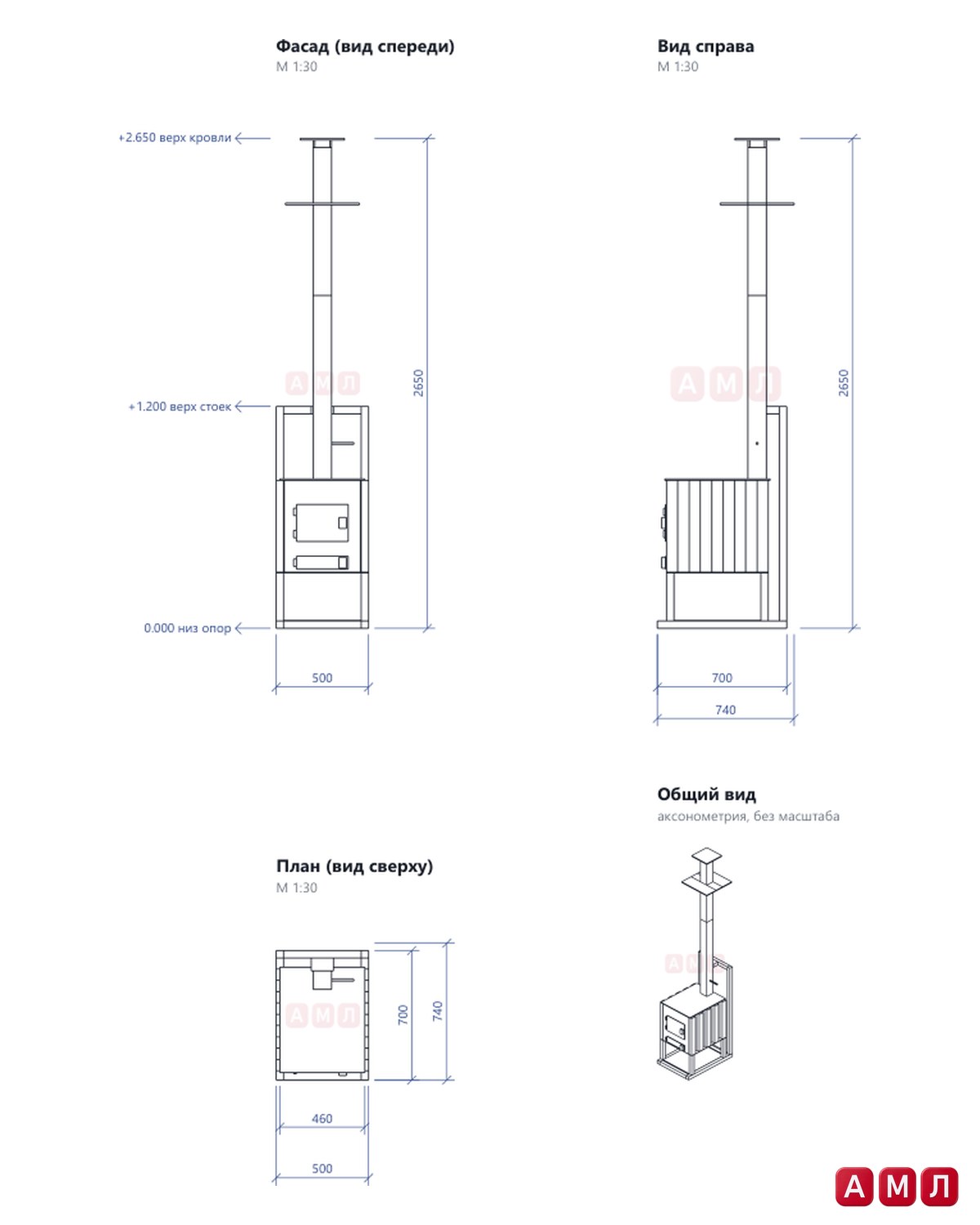

Сборочный лист показывает фасад, вид справа, план сверху и общий вид, масштаб 1:30. На фасаде отмечены низ опор, верх стоек экрана на 1,2 метра и верх трубы на 2,65 метра. По плану видна ширина 500 мм и глубина 700 мм, а с выступающими деталями около 740 мм.

Геометрию проверяют на каждом шаге:

• Диагонали рамы основания отличаются не больше чем на 2 мм.
• Пропеллер рамы в 3 мм потом даст качание всей печи, поэтому раму варят на ровной поверхности.
• Уровень на днище в двух направлениях, допуск 1 мм на длину листа.
• Перед обваркой стенки стягивают струбцинами и проверяют угольником все четыре угла.
• Стойки экрана выставляют по отвесу в двух плоскостях, отклонение не больше 2 мм.

Конвекционные трубы приваривают прерывистым швом, короткими участками с промежутками: так лист меньше ведёт. Порядок сборки в девять шагов: рама и полка, ножки и днище, корпус топки, конвекционные трубы, колосник с зольником и отражателем, плита, экран, заслонки и в конце дымоход с шибером и разделкой.

Понадобятся сварочный инвертор на 160-200 А, болгарка 125 мм, дрель со свёрлами по металлу, угольник, рулетка, уровень, отвес, струбцины, шуруповёрт, ключи на 10 и 13, маска сварщика и краги.

Частые вопросы

Какой толщины металл нужен для буржуйки?

В этом проекте топка из листа 4 мм, а варочная плита из листа 8 мм. Плиту тоньше 6 мм делать нельзя: от жара она выгибается горбом.

Можно ли ставить буржуйку в гараже?

Можно, если есть нормальный дымоход наружу, разделка на проходе через перекрытие, негорючее основание и защитный экран у стены. Печь не оставляют топиться без присмотра, а гараж регулярно проветривают.

Зачем первая топка буржуйки на улице?

При первом нагреве выгорает термокраска и остатки масла на металле, дым и запах сильные. Поэтому первую топку проводят на улице или с открытыми воротами.

Какой дымоход сделать для буржуйки в гараже?

Здесь труба квадратная, 100×100 со стенкой 3 мм, с шибером, разделкой и зонтом сверху. Стык собирают на термостойком герметике и ставят трубу строго по отвесу.

Печь для гаража можно сварить за несколько выходных, но экономить на толщине плиты, дымоходе и экране не стоит: это те места, где ошибка обходится дороже всего. Перед первой топкой проверьте простые вещи: печь стоит без качания, плита по уровню, заслонки закрываются без щелей больше 2 мм, зольник ходит свободно, труба по отвесу. Проект ПроектСам помогает пройти это без догадок: в нём сборочный лист, деталировка с толщиной металла, раскрой, таблица крепежа, девять шагов с картинками и подсказки по дымоходу.
