Дачный туалет с душем и умывальником 3 на 1 метр своими руками: устройство по узлам

Туалет, душ и умывальник под одной крышей закрывают на даче сразу три вопроса и занимают всего три квадратных метра. Разберу такую постройку по узлам: на чём она стоит, как устроен каркас, что видно в разрезе, как собрана кровля с резным фронтоном и в каких местах экономия потом обходится дороже всего.

Что за постройка: три зоны под одной крышей

Габариты 3000×1000×2600 мм: три метра по фасаду, метр в глубину и два шестьдесят до конька. Внутри две закрытые кабинки, каждая со своей дверью, и открытая ниша с умывальником, отгороженная перилами с балясинами. Над всем этим двускатная крыша с коньком вдоль длинной стороны и резными причелинами на фронтонах.

Стиль русской усадьбы здесь держится на деталях: обшивка имитацией бруса под лазурью цвета ореха, тёмные наличники и кокошники над дверями, полотенце на фронтоне, угловые накладки. Сам каркас при этом обычный, из бруса 45×90, без хитрых технологий.

Постройка большая для своего назначения: 48 видов деталей, 298 штук и 15 шагов сборки. Поэтому разбирать её удобнее не по шагам, а по узлам, в которых и прячутся почти все ошибки.

Из чего собирается: почти три сотни деталей

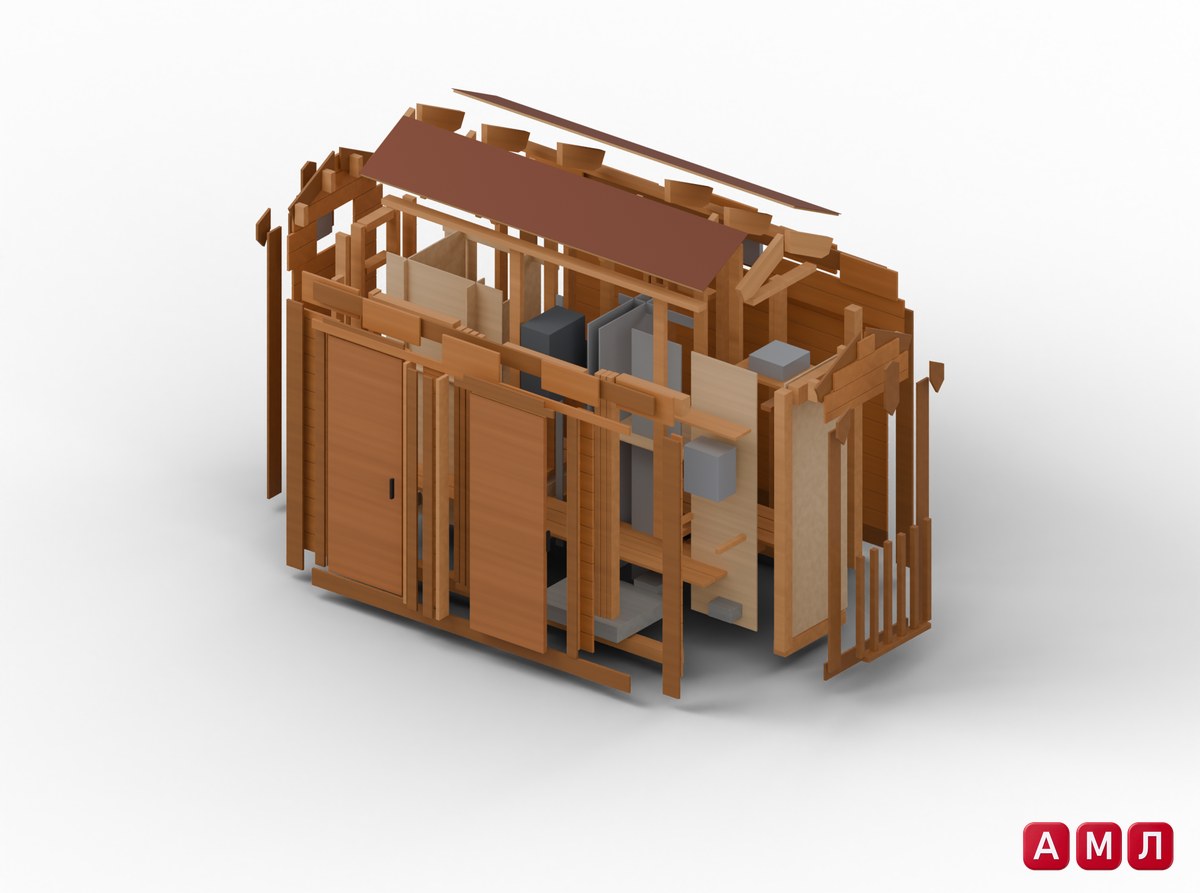

На взрыв-схеме видно, как постройка раскладывается на слои: основание с полом, каркас стен с перегородками, перекрытие, стропильная система с настилом, наружная обшивка, двери, внутренняя отделка и оборудование. Основные материалы:

• бетонные блоки марки М200 под фундамент, восемь штук;
• брус 100×100 на нижнюю обвязку, брус 45×90 на лаги, стойки и обвязку стен;
• угловые стойки ниши из бруса 90×90;
• стропила из доски 50×150, двенадцать штук;
• доска 28×140 на пол;
• имитация бруса 20×140 на обшивку стен и фронтонов, около сотни досок;
• OSB-3 18 мм под кровлю и мягкая черепица цвета красного дерева;
• вагонка 12 мм и влагостойкие стеновые панели ПВХ на отделку внутри.

Весь хвойный пиломатериал камерной сушки и с антисептиком. Это не перестраховка: постройка стоит над землёй, внутри вода и перепады температуры, сырой брус в таких условиях поведёт уже к первой весне.

Узел первый: угол обвязки на фундаментном блоке

Фундамент столбчатый, из восьми блоков. Под брус обвязки на каждый блок кладётся рубероид: дерево не должно касаться бетона напрямую, иначе оно будет тянуть из него влагу. Углы обвязки стягиваются усиленными уголками и длинными саморезами.

Две проверки здесь обязательны. Диагонали разметки равны с разницей не больше 5 мм, а верх всех восьми блоков лежит в одной плоскости с допуском 3 мм, и проверять это удобнее лазерным уровнем по каждому блоку. Сама обвязка после сборки ещё раз проверяется по диагоналям, уже с допуском 3 мм.

Лаги садятся на металлические опоры и выставляются вровень с брусом обвязки: щуп под правило не больше 2 мм. Первую доску пола кладут по шнуру вдоль фасада, а саморезы ставят не ближе 20 мм к кромке, иначе доска расколется на торце.

Каркас стен и проёмы под двери

Стены собираются из стоек 45×90, всего их 27. Каждая выставляется по отвесу с допуском 2 мм на всю высоту, угловые стойки ниши проверяются сразу в двух плоскостях: на них потом держатся перила и вся открытая часть фасада.

Над дверными проёмами стоят ригели из двух досок на ребро. Это место, где новички часто ставят одну доску плашмя, а через год дверь начинает задевать коробку. Ригель крепится уголками к стойкам с двух сторон, а диагонали дверного проёма должны совпасть с допуском 3 мм. Окошки под потолком получают свои ригели поменьше.

Верхняя обвязка выставляется на одну высоту по всем углам, тоже с допуском 3 мм. Если её завалить хоть в одном углу, стропила лягут винтом, и это станет видно по коньку.

Узлов здесь много, и каждый связан с соседними. В проекте ПроектСам они собраны в одном месте: сборочный лист с размерами, спецификация, расчёт крепежа, крупные планы узлов и 15 шагов с 3D-картинками. Проект «Дачный туалет с душем и умывальником 3x1 м в стиле русской усадьбы» на сайте ПроектСам.

Как постройка устроена изнутри

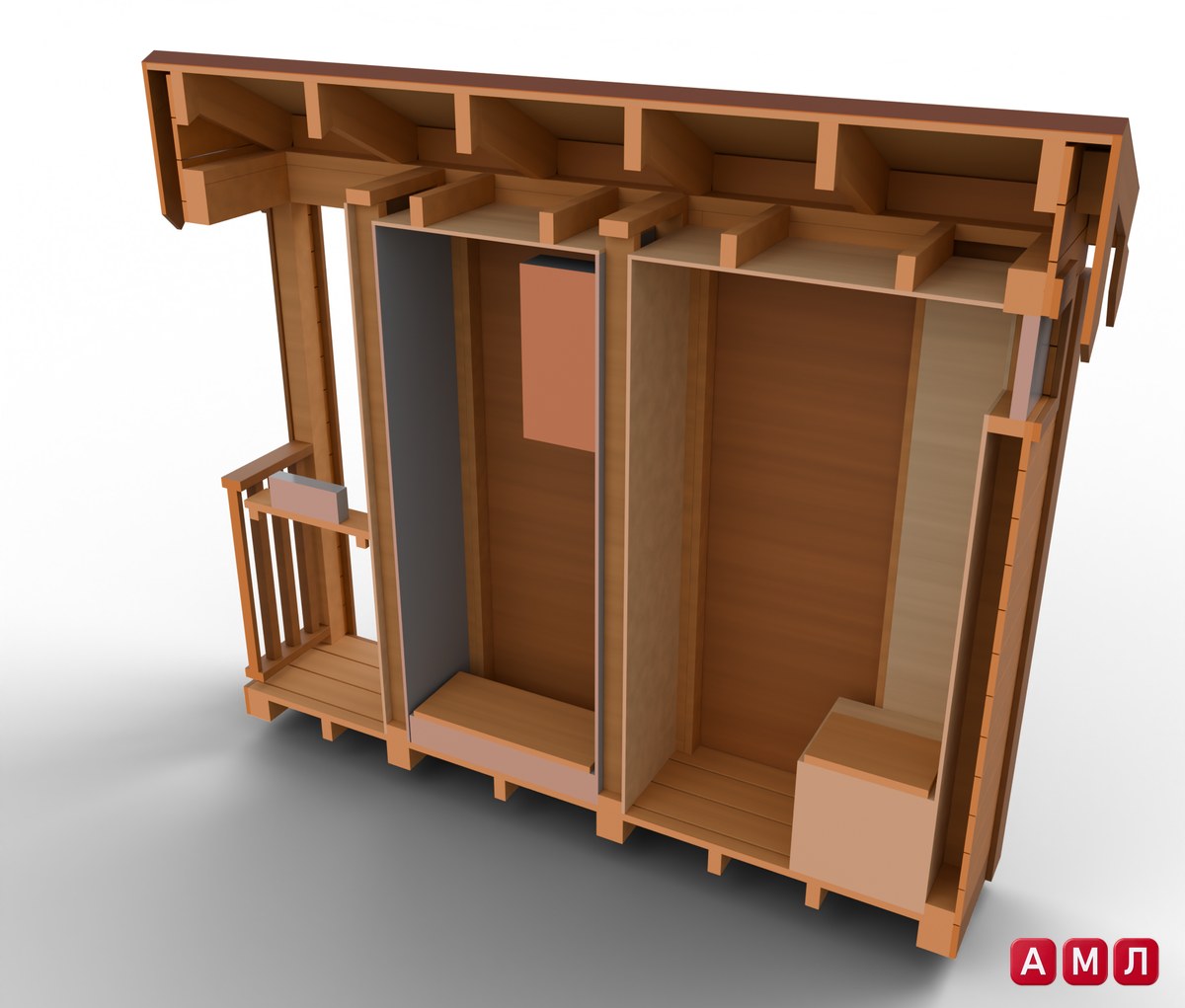

Разрез вдоль фасада показывает всю начинку. Пол лежит на лагах над блоками, под ним проветриваемое подполье. Две кабинки разделены каркасными перегородками, у каждой своя подшивка потолка по балкам перекрытия. Стены изнутри зашиты: в мокрой зоне влагостойкими панелями ПВХ, в сухой вагонкой под маслом.

Хорошо видно, что балки перекрытия стоят не на линиях стропил, а между ними. Так задумано: стропила и балки не мешают друг другу при креплении, и потолок не тянет за собой кровлю.

Между стропилами над стенами стоит забирка из фризовой доски. Без неё между верхом обшивки и кровлей остаётся щель, через которую видно улицу, а зимой надувает снег. В открытой нише с краю видны перила с балясинами и полка под умывальник, в одной из кабинок подиум.

Крыша и резной фронтон

Стропила садятся на верхнюю обвязку зарубкой, площадкой на всю ширину опоры, и крепятся стропильными уголками. На коньке они сходятся встык и стягиваются пластинами. Первое стропило выпиливают по месту и уже по нему, как по шаблону, размечают остальные одиннадцать.

Настил из OSB-3 толщиной 18 мм, сверху мягкая черепица. Для постройки, которая зимует под снегом, толщина настила важна: тонкая плита между стропилами со временем прогибается волной, и черепица повторяет эту волну.

Фронтон собирается из причелин, бобышек и полотенца. Бобышки стоят по четыре на скат и крепятся длинными саморезами в крайнее стропило, на них держатся резные причелины. Финальная проверка простая: причелины и полотенце стоят на одной оси с коньком, а вода с обоих скатов уходит мимо дверей.

Габариты, сборочный лист и разметка участка

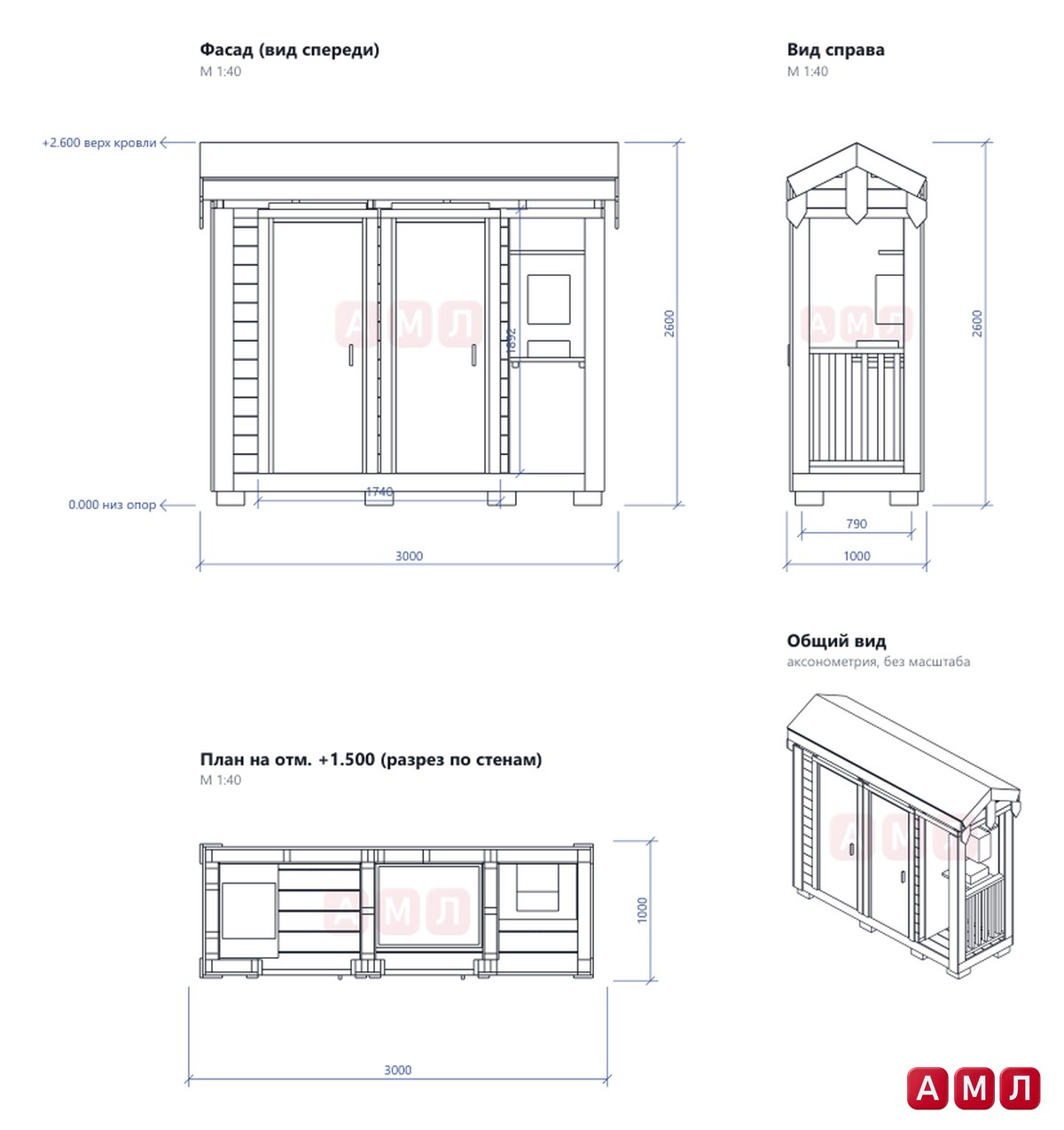

На сборочном листе четыре вида: фасад, вид справа, план и общий вид. По фасаду видны две двери и ниша, ширина 3000 мм и высота до верха кровли 2600 мм. На виде справа фронтон с причелинами и перила ниши, глубина 1000 мм. План показывает, как три зоны делят длину постройки.

Под такую постройку нужен ровный участок примерно три на полтора метра с подходом к дверям. Отступите от забора хотя бы на полметра, чтобы со стороны задней стены можно было пройти с кистью и обновить лазурь.

Разметку ведите шнуром по колышкам и сразу проверяйте диагонали. Ошибка в разметке здесь обходится дороже всего: восемь блоков, обвязка и пол выставляются по ней, и исправить потом можно только разборкой.

Где экономить нельзя и что успеть до зимы

• Рубероид под обвязкой и антисептик на нижних деталях: сэкономленная пара вечеров обернётся гнилой обвязкой.
• Ригели над дверями из двух досок на ребро, а не из одной.
• Крепёж только оцинкованный: уголки, опоры лаг, саморезы, гвозди.
• OSB именно третьего класса, предназначенная для влажных условий.
• Влагостойкие панели в мокрой зоне, а не вагонка под лаком.

Если начинаете сейчас, в конце октября, главное успеть поставить блоки и обвязку, пока не промёрз грунт. Идеально закрыть до снега и кровлю: каркас под крышей спокойно зимует, а обшивку и отделку можно доделать весной. Мягкую черепицу в холод клеить сложно, при минусовой температуре настил лучше временно закрыть плёнкой.

Если постройка уже стоит, до морозов слейте воду из душевого бака и умывальника и оставьте краны открытыми. Замёрзшая вода разрывает и пластик, и металл.

Частые вопросы

Можно ли совместить туалет и душ в одной постройке?

Можно, если у каждой зоны своя кабинка с дверью и каркасная перегородка между ними. Мокрую зону зашивают влагостойкими панелями, а под полом оставляют проветриваемое подполье.

Какой фундамент нужен для дачного туалета с душем?

Для каркасной постройки 3 на 1 метр хватает столбчатого фундамента из бетонных блоков на подготовленной подушке. Важно выставить верх всех блоков в одну плоскость и положить рубероид под брус обвязки.

Чем обшить душевую на даче изнутри?

В зоне брызг лучше всего работают влагостойкие стеновые панели ПВХ: они не впитывают воду и легко моются. В сухих зонах подойдёт вагонка под маслом.

Что делать с летним душем на зиму?

Слить воду из бака, труб и умывальника и оставить краны открытыми. Двери лучше закрыть, но оставить подполье проветриваемым, чтобы внутри не скапливалась сырость.

Санузел на даче строят один раз и надолго, поэтому ошибки в основании или проёмах потом мешают годами. Если хочется собрать его без пересчётов, в проекте ПроектСам есть сборочный лист, раскрой, список закупки, узлы крепления и 3D-модель, где каждую деталь можно рассмотреть в браузере ещё до покупки материала.
