Деревянная машинка-багги для детей своими руками: план сборки на два выходных

Игровая машина из досок на участке занимает ребёнка лучше любой горки: в неё садятся, рулят, возят игрушки в багажнике и устраивают гонки с друзьями. Здесь разложу сборку деревянной багги 2,6 на 1,3 метра по дням, чтобы уложиться в два выходных, и расскажу, на что смотреть с точки зрения безопасности. Конец октября для такой работы подходит идеально: собирать можно в гараже, а весной вынести готовую машину на площадку.

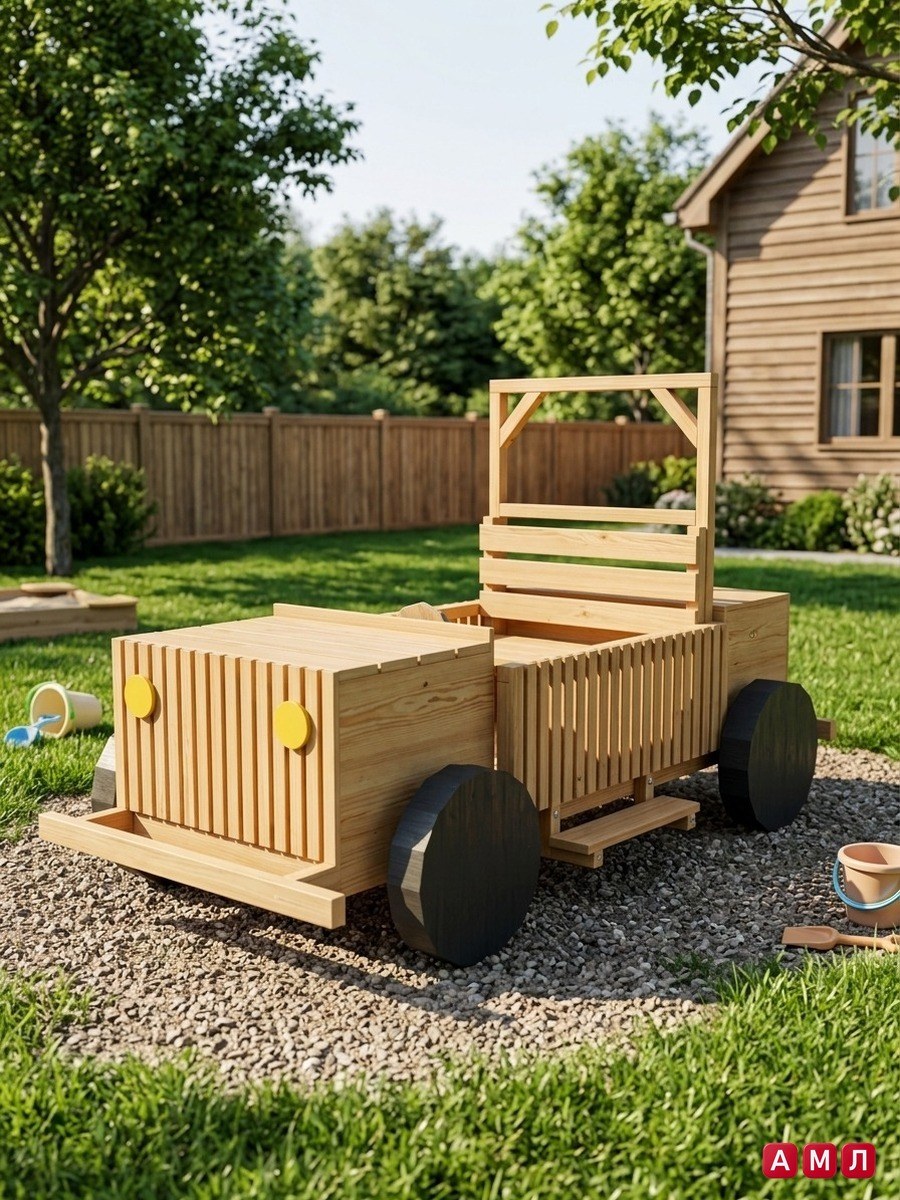

Что за машина получится

Это не каталка, а стационарная игровая машина: длина 2600 мм, ширина 1300 мм, высота по дуге безопасности 1,5 метра. Спереди капот с реечной решёткой радиатора и жёлтыми фарами, посередине открытый кокпит с рулём и двухместной лавкой со спинкой, сзади ящик-багажник для игрушек с откидной крышкой. Борта закрыты реечными экранами, по бокам подножки, по углам рамы бамперы на выносах.

Колёса склеены из фанеры в несколько слоёв, окрашены в графитовый цвет и крепятся к раме через бруски-ступицы. Машина стоит на всех четырёх колёсах, а широкая рама с бамперами не даёт ей раскачиваться, когда в кокпит забираются двое.

Высота бортового бруса подобрана так, чтобы ребёнок перешагивал его с подножки сам, без помощи взрослого. Поднимать борт выше ради красоты не стоит.

Материалы и детали: 136 штук в 34 позициях

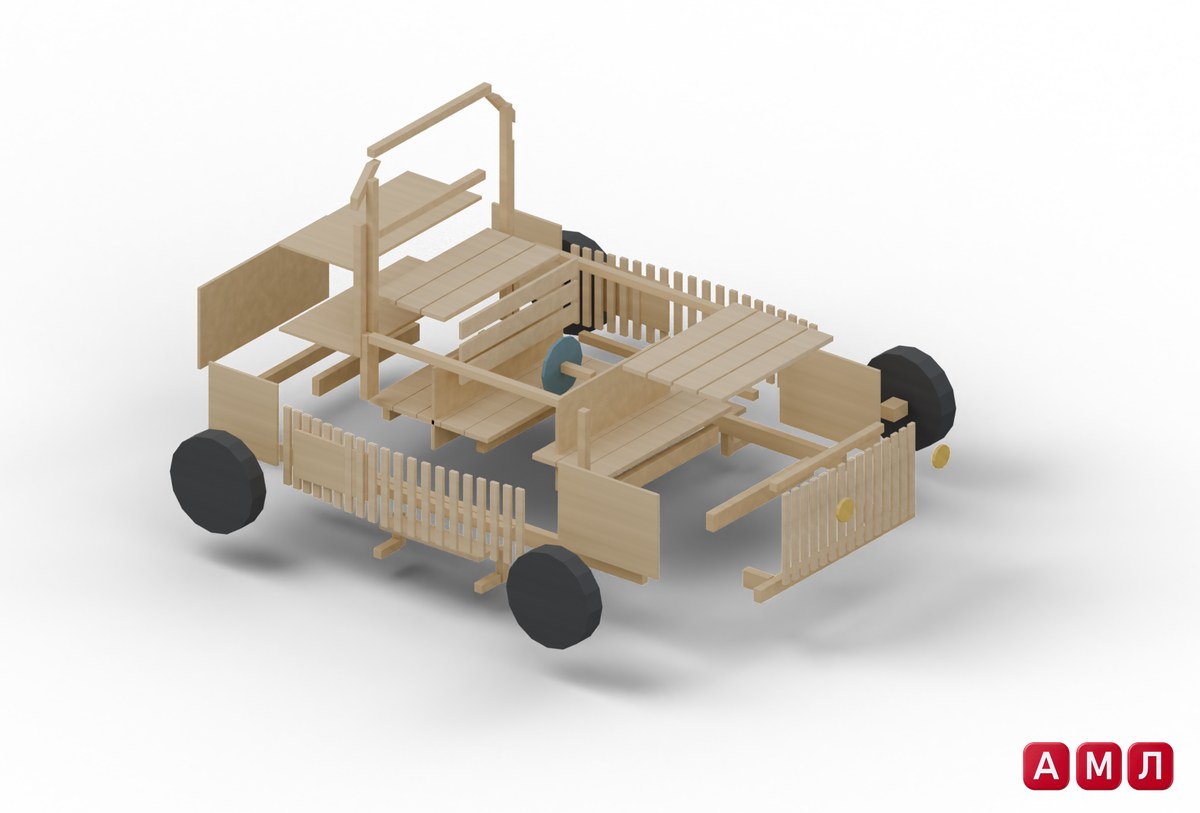

На взрыв-схеме видно, что машина собирается из узнаваемых блоков: рама с поперечинами, пол кокпита, два борта с экранами, капот, дуга, лавка, ящик, руль и колёса. Всего 34 вида деталей, по количеству 136 штук.

• Сосновый строганый брус 90х45, 70х45 и 45х45 камерной сушки на раму, стойки и дугу.
• Доска 140х28 и 90х30 на пол, борта и крышку капота.
• Рейка 40х20 на решётку радиатора и экраны бортов, вместе их 55 штук.
• Фанера ФСФ 18 мм на боковины капота, приборную доску, ящик и колёса.
• Краска графит для колёс, серо-голубая и песочно-жёлтая для руля и фар, масло-воск на всё дерево.

Из фурнитуры главное это мебельные болты М8х150 для рамы, оцинкованные уголки, рояльная петля на крышку ящика и ограничитель с плавным опусканием. Последний обязателен: тяжёлая крышка, упавшая на пальцы, это худшее, что может случиться с детской машиной.

Пятничный вечер: подготовка, без которой план развалится

Два выходных реальны, только если пиломатериал уже лежит в мастерской и разобран по спецификации. Накануне стоит сделать три вещи.

1. Разложить детали по узлам и подписать карандашом, особенно парные.
2. Выпилить и склеить колёса из фанеры, им нужно время на высыхание клея под струбцинами.
3. Прошлифовать рейки и доски шкуркой 80-120, пока они лежат пачкой, а не стоят в собранном борту.

Инструмент понадобится обычный: торцовочная пила или ножовка со стуслом, лобзик, шуруповёрт с дрелью, свёрла 2,5-10 мм и перовое 25 мм, струбцины, уголок, уровень, ключи 13 и 17.

Первая суббота и воскресенье: рама, пол, борта, капот и дуга

Суббота уходит на основу. Лонжероны и пять поперечин стягивают мебельными болтами, отверстие в торце поперечины сверлят строго по оси, иначе болт выйдет на грань. Диагонали рамы проверяют до окончательной стяжки, совпадение с точностью 3 мм. Затем бамперы на выносах, пол кокпита и подножки. Доски пола кладут с зазором 4 мм на пластиковых клиньях, чтобы вода уходила вниз, а саморезы ставят не ближе 25 мм от кромки: сосна у торца колется.

Во второй половине дня ставят борта и стойки дуги. Стойки выводят по уровню в двух плоскостях, верх может отклоняться не больше чем на 3 мм.

Воскресенье посвящено передней части. Боковины капота режут парой одним пакетом, тогда их высота совпадёт и крышка ляжет ровно. Приборная доска встаёт чуть выше капота, по ней потом садится руль. Перекладины дуги крепят в торец стойки на два самореза и клей с предварительной засверловкой, иначе брус 45х45 треснет. Укосины примеряют по месту, оба запила должны прилегать без щели.

Если не хочется самому подбирать высоту борта, шаг реек и посадку дуги, в готовом проекте ПроектСам на эту машину всё уже рассчитано и показано на сборочном листе и в пошаговых 3D-кадрах. Проект «Игровая машина-багги 2.6x1.3 м для мальчиков из деревянной доски для улицы» на сайте ПроектСам.

Как устроен кузов внутри: смотрим разрез

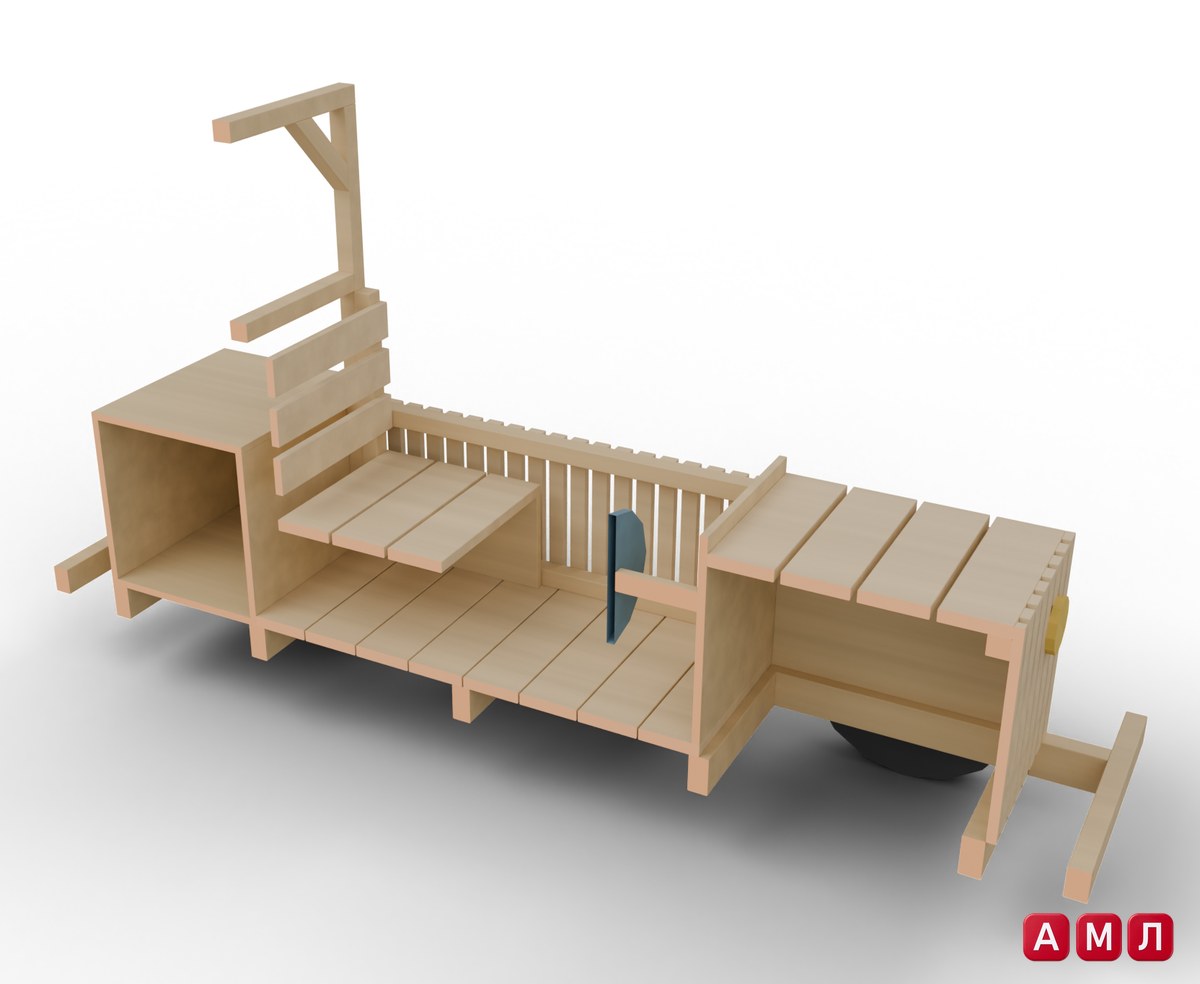

Разрез вдоль машины показывает всю компоновку. Сзади ящик-багажник с фанерным дном, над ним высокая дуга с укосиной в верхнем углу, к стойке дуги примыкает спинка лавки из трёх досок. Сиденье лавки стоит над полом кокпита, ноги ребёнка свободно опускаются на настил.

Посередине открытый пол на поперечинах рамы, вдоль борта реечный экран с ровным шагом. Ближе к капоту рулевая колонка с рулём серо-голубого цвета. Капот это коробка из фанерных боковин с крышкой из досок, спереди решётка из вертикальных реек и жёлтая фара. Под рамой видно колесо, а за капотом выступает бампер на выносах.

Важная деталь для детской конструкции: всё, к чему ребёнок прикасается, прошлифовано, а шляпки саморезов утоплены. Это проверяют ладонью в самом конце сборки.

Второй выходной: экраны, багажник, лавка, руль и колёса

Суббота самая монотонная: решётка радиатора и 40 реек экранов бортов. Первую рейку решётки ставят строго по отвесу, остальные по шаблону: завал в 2 мм на первой превращается в заметный перекос на последней. Рейки крепят саморезами 3,5х35 с засверловкой 2,5 мм, шляпки утапливают на миллиметр.

Зазор между рейками экрана 20 мм держат по шаблону. Это вопрос безопасности, а не красоты: шире 25 мм уже застревает детская нога, уже 15 мм экран выглядит сплошной стеной.

Воскресенье для сборки ящика, лавки со спинкой, рулевой колонки и колёс с фарами. Крышку ящика вешают на рояльную петлю и ставят ограничитель плавного опускания. В конце покрытие: масло-воск в два слоя. Наносить его лучше в тёплом помещении, при уличном холоде оно сохнет долго и плохо впитывается.

Сборочный лист: габариты и место на участке

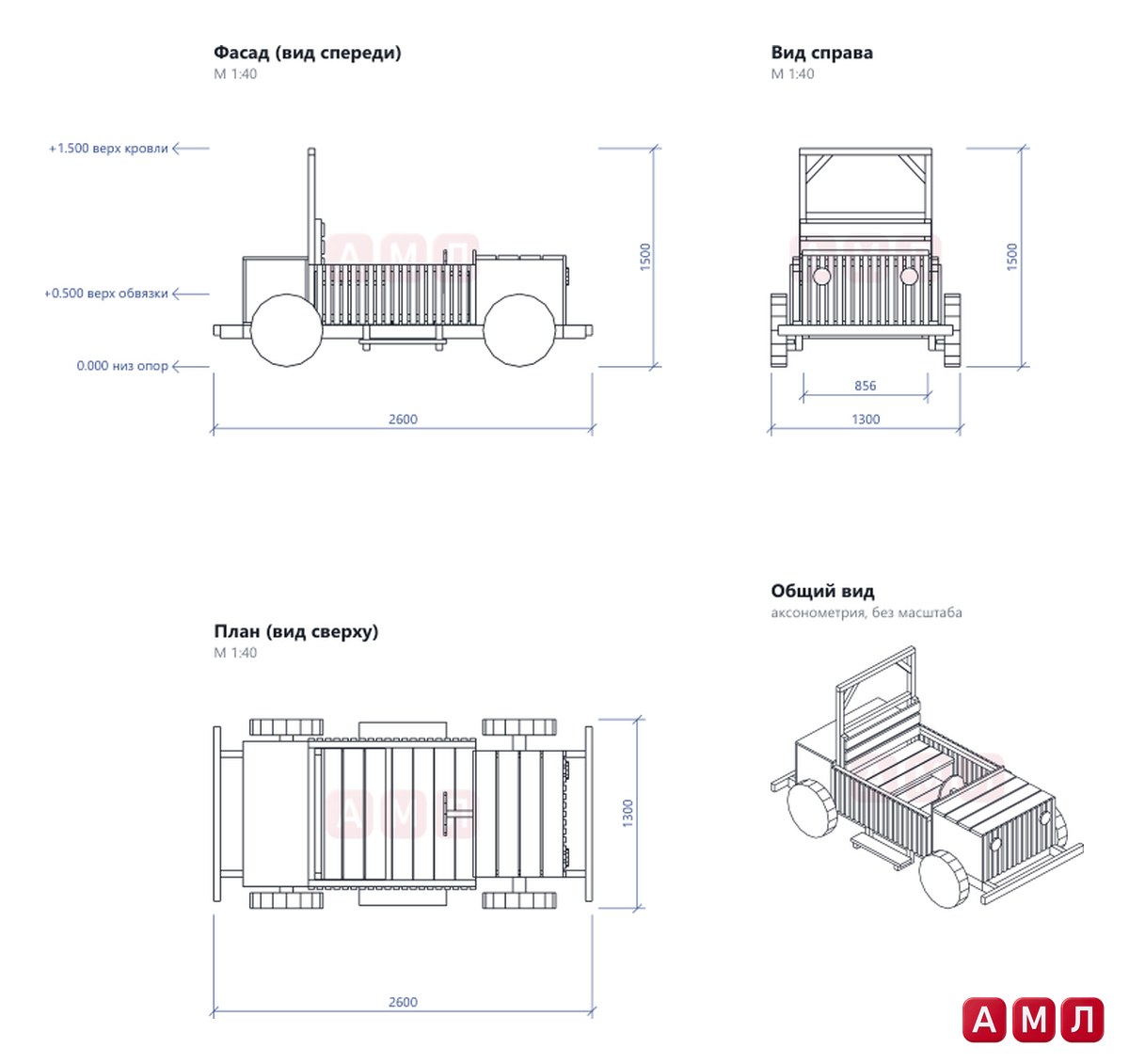

На сборочном листе четыре вида в масштабе 1:40: сбоку, спереди, сверху и аксонометрия. Отметки показывают верх обвязки на высоте полметра и верх дуги на полтора метра от земли. По плану сверху хорошо видно, как расположены колёса, подножки, лавка и руль относительно бортов.

Для выбора места ориентируйтесь на габарит 2,6 на 1,3 метра плюс свободная полоса вокруг, чтобы дети могли забираться с обеих сторон по подножкам. Площадку выбирают ровную: машина должна стоять на всех четырёх колёсах без качки. Хорошо работает подсыпка гравием, как на фото готового изделия, под ним не стоит лужа.

Если машину собирают зимой в гараже, проверьте ширину ворот заранее. Колёса ставятся последним шагом, их можно прикрутить уже на месте, так машина пройдёт в проём проще.

Финальная проверка перед тем, как пустить детей

Последний час стоит потратить на проверку, а не на фотографии.

• Все четыре колеса касаются земли, машина не качается.
• Дуга вертикальна, при раскачивании верха рукой стойки ходят не больше 5 мм.
• Крышка ящика стоит открытой на ограничителях и опускается плавно.
• Руль вращается без заеданий.
• Ладонь проходит по бортам, лавке, рулю и бамперам без заноз и выступающих шляпок.

Раз в сезон крепёж стоит осмотреть и подтянуть, а масло-воск обновить. Если машина зимует на улице, достаточно смести с неё снег после сильных снегопадов и открыть ящик на просушку весной.

Частые вопросы

Из чего сделать колёса для деревянной машинки?

В этом проекте колёса склеены из фанеры 18 мм в шесть слоёв и окрашены в графит. К раме они крепятся через бруски-ступицы, это отдельный узел проекта.

Какой зазор между рейками безопасен для детей?

Около 20 мм: шире 25 мм в щели может застрять детская нога. Зазор держат по шаблону, а каждую рейку крепят с засверловкой, чтобы тонкое дерево не лопнуло.

Чем покрыть детскую машинку из дерева для улицы?

Подходит масло-воск в два слоя по хорошо отшлифованной поверхности. Колёса, руль и фары красят отдельно, а покрытие обновляют раз в сезон.

Сколько времени займёт сборка деревянной машины?

При заранее купленном и разобранном материале сборка укладывается примерно в два выходных. Больше всего времени уходит на 55 реек решётки и экранов бортов.

Деревянная багги собирается из обычного соснового бруса, доски и фанеры, и главное в ней не сложность, а аккуратность: ровная рама, правильный шаг реек и отсутствие заноз. Чтобы не тратить выходные на перерасчёты, в проекте ПроектСам есть сборочный лист с габаритами, спецификация материалов, расчёт крепежа, 11 шагов с 3D-картинками, узлы крупным планом и 3D-модель в браузере, которую можно показать ребёнку ещё до начала работ.
