Деревянная теплица 2,2 на 4,2 м своими руками: размер, материалы и место

Деревянная двускатная теплица с цоколем из доски и двумя грядками внутри: разбираю, почему габарит 2,2 на 4,2 метра удобен для обычной дачи, из чего собирать каркас и куда ставить постройку. Отдельно о том, что разумно сделать до морозов, чтобы весной сразу перейти к кровле и посадкам.

Почему ширина 2,2 метра, а не три

Ширину теплицы удобнее всего считать от грядок, а не от красивой цифры. В этом проекте внутри две продольные грядки вдоль длинных стен и проход посередине. На плане видно, что все три полосы почти одинаковые, примерно по 60 см. До дальнего края такой грядки легко дотянуться рукой, не наступая на землю, а в проходе спокойно разворачиваешься с лейкой или ведром.

Если сделать теплицу шире, появляется соблазн поставить третью грядку посередине. На практике она оказывается неудобной: к ней тянешься через соседние, землю утаптываешь, а проходы приходится сужать. Поэтому 2,2 метра для двух грядок и одного прохода выглядят честным минимумом без лишних метров.

Длина 4,2 метра делится стойками на четыре пролёта, шаг около метра. Каждый пролёт закрывается своим листом поликарбоната, и раскрой получается без больших обрезков. Высота в коньке 2,3 метра: посередине прохода стоишь в полный рост, у стен скат опускается, но над грядками это не мешает.

Из чего собирают каркас, цоколь и кровлю

Основа каркаса: хвойный брус 100×100 камерной сушки. Сырой брус в теплице, где влажность всегда высокая, поведёт себя плохо: его крутит, и стойки уходят с вертикали уже к середине лета. Брус покрывают антисептиком и маслом для дерева, причём торцы и низ обвязки пропитывают до укладки, потом к ним уже не подобраться.

Цоколь и обшивка заднего торца сделаны из доски с имитацией обзола, брашированной и покрытой маслом-воском. Отсюда и эко стиль: живой край доски, натуральная фактура, никакой краски на виду. Ещё в проекте есть лиственничная доска 25 мм без покраски, лиственница хорошо держится там, где дерево постоянно рядом с влажной землёй.

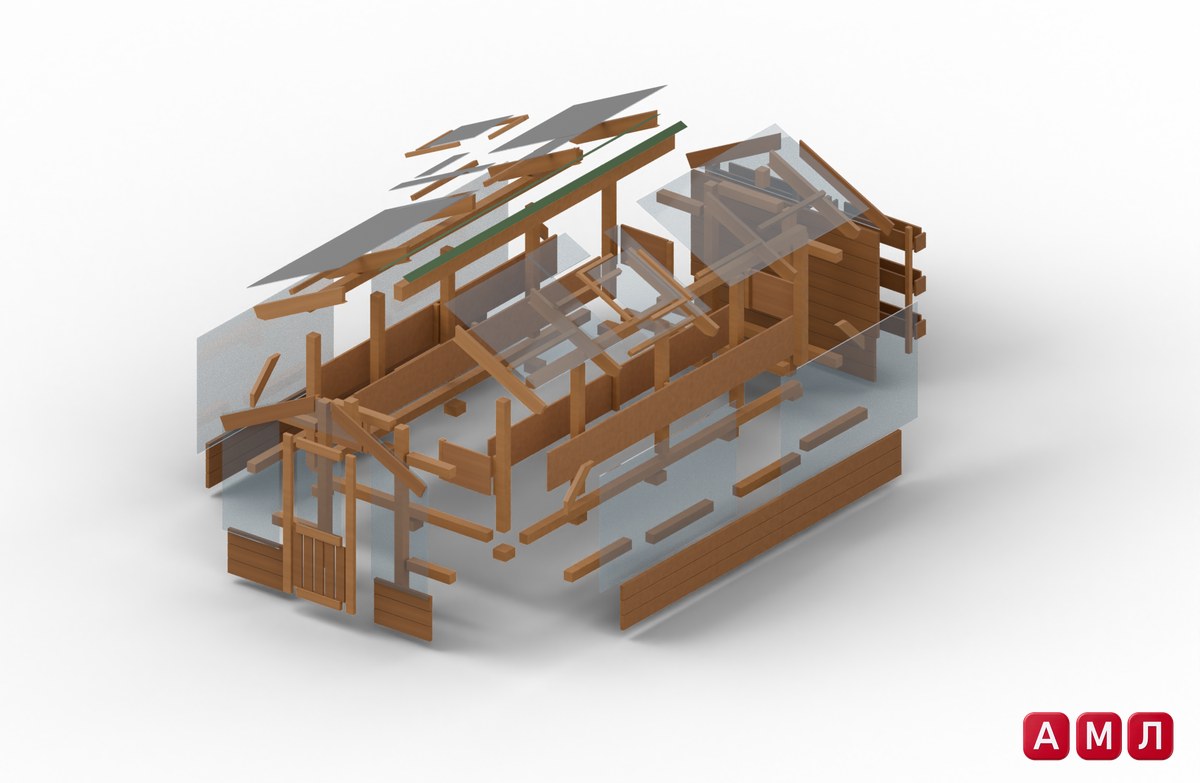

На взрыв-схеме хорошо видно, сколько тут отдельных элементов: опорные бруски, нижняя и верхняя обвязка, стойки, подкосы, стропила, прогоны, коньковый брус, форточки, дверь из вертикальных досок, листы кровли и стен. Всего 40 видов деталей, 207 штук.

• Кровля и стены: сотовый поликарбонат 8 мм, прозрачный, с УФ-слоем.
• Конёк: профиль для поликарбоната тёмно-зелёного цвета.
• Торцы листов: торцевая лента и торцевой профиль.
• Крепёж каркаса: конструкционные саморезы, стальные пластины, усиленные и обычные уголки.
• Крепёж листов: кровельные саморезы с термошайбой.
• Фурнитура: накладные петли, ручка, задвижка и упор форточки.

Как выбрать место на участке

Начните с солнца. Теплицу ставят туда, где её не накрывает тень от дома, бани или высоких деревьев хотя бы в первой половине дня. Утреннее солнце для рассады важнее вечернего.

У этой теплицы задний торец глухой, он обшит доской, и на нём снаружи висят ящики для зелени. Света он не пропускает, поэтому его разумно развернуть на север или к забору. Дверь окажется с солнечной стороны, и при открытой створке тёплый воздух не будет выдуваться холодным северным ветром.

Учтите реальную длину. Сама теплица 4,2 метра, а с ящиками на заднем торце около 4,45 метра. Перед дверью нужна площадка, чтобы подъехать с тачкой земли или перегноя, иначе короба грядок потом придётся наполнять вёдрами.

• Не ставьте теплицу в низину, где весной стоит талая вода.
• Площадку под опорные бруски выровняйте и уберите дёрн, иначе дерево будет лежать в сырости.

Если не хочется самому пересчитывать стропила, угол ската и раскрой досок, в проекте ПроектСам всё это уже сведено: сборочный лист, спецификация и 13 шагов с картинками. Остаётся сверить размеры с участком и выходить с рулеткой. Проект «Теплица деревянная 2,2x4,2 м двускатная в эко стиле с цоколем из доски и грядками внутри» на сайте ПроектСам.

Как теплица устроена внутри

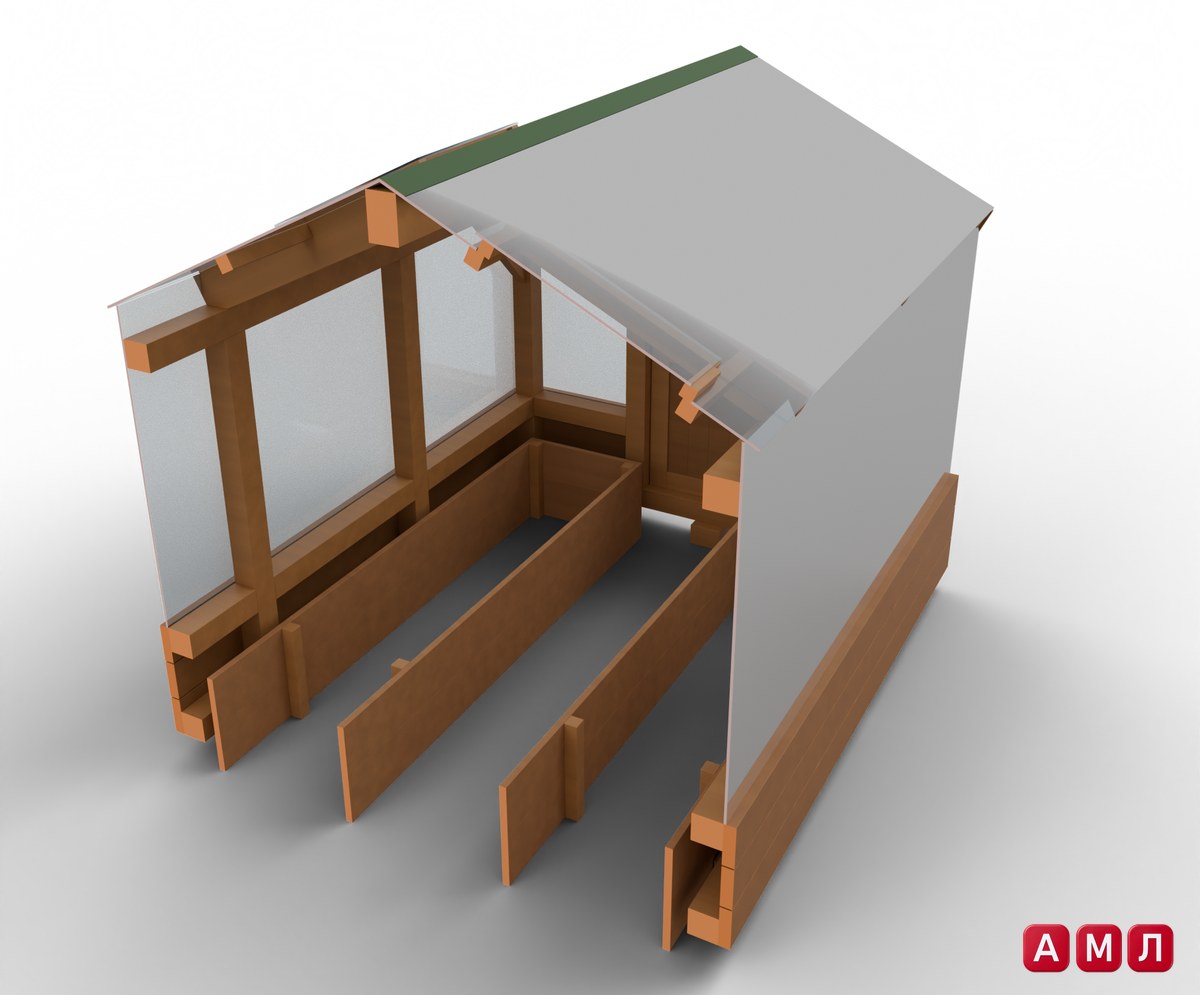

На кадре в разрезе видно главное: каркас из бруса, а поликарбонат только оболочка. Нижняя обвязка лежит на опорных брусках, на неё встают боковые стойки, сверху их связывает верхняя обвязка. В углах между стойкой и обвязкой стоят подкосы, именно они не дают каркасу сложиться ромбом от ветра.

Стропила садятся на верхнюю обвязку зарубкой, ровно над стойками. Поэтому оси стоек размечают на обвязке заранее: стропило, стоящее между стойками, давит на обвязку посередине пролёта, и под снегом она начинает прогибаться. Наверху стропила опираются на коньковый брус, который держат стойки конька на торцах. Над дверным проёмом стоит отдельный ригель.

Внизу по периметру идёт цоколь из доски с обзолом. Он поднимается примерно на полметра от земли и закрывает низ стен. Поликарбонат при этом не страдает от ударов лопатой и брызг грязи, а внутри короба грядок стоят вдоль стен, оставляя ровный проход посередине.

В проекте отдельно разобраны шесть ключевых узлов: угол нижней обвязки на опорном бруске, стойка с верхней обвязкой и подкосом, стропило на обвязке, конёк со стойкой и ригелем над проёмом, форточка кровли и ящики для зелени на заднем торце.

Размеры на сборочном листе и разметка на месте

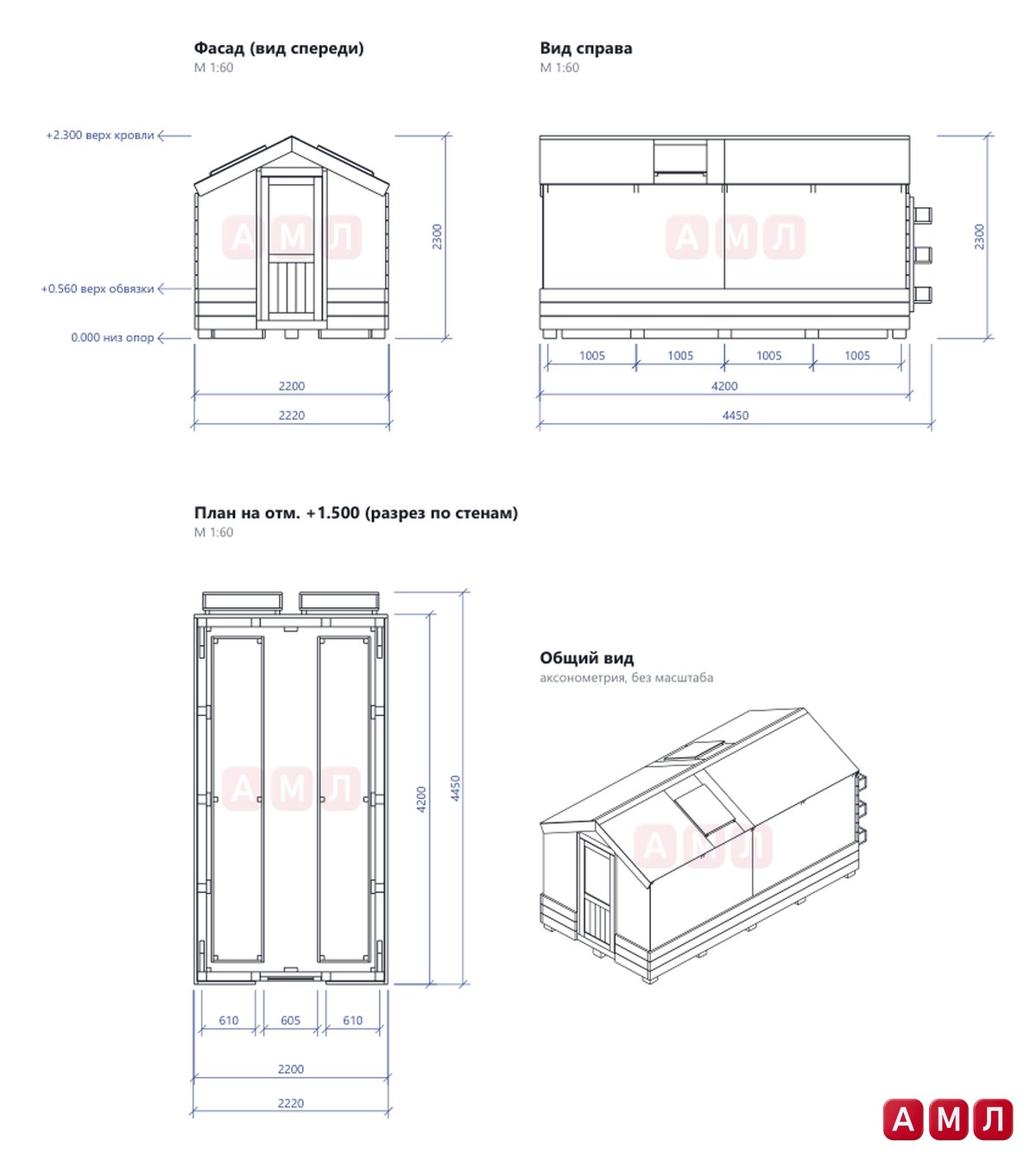

Сборочный лист собран из четырёх видов: фасад, вид справа, план на отметке полтора метра с разрезом по стенам и общий вид в аксонометрии. Масштаб 1:60. Сверху стоят общие отметки: низ опор, верх обвязки цоколя и верх кровли на 2,3 метра.

По фасаду ширина 2200 мм, с выступающими деталями около 2220 мм. Вид справа показывает длину 4200 мм и шаг стоек около метра, а план даёт раскладку грядок и прохода. Этого достаточно, чтобы ещё до покупки материала разметить площадку колышками и шнуром.

При разметке и сборке проверяйте не только размеры, но и геометрию:

• Диагонали прямоугольника из опорных брусков отличаются не больше чем на 10 мм.
• Перепад верха брусков по периметру не больше 5 мм, мерить длинным уровнем на правиле.
• Диагонали нижней обвязки перед креплением сверяют ещё раз, допуск уже 5 мм.
• Каждую стойку выставляют по уровню в двух плоскостях, отклонение не больше 2 мм на всю высоту.
• Ширина дверного проёма вверху и внизу отличается не больше чем на 2 мм.

Скат кровли около 26 градусов, верх средних стоек торца запиливают под этот угол по месту, а не заранее на земле.

Что успеть до морозов, а что оставить на весну

Конец октября не лучшее время ставить кровлю, но хорошее время подготовить основание. Пока земля не промёрзла, можно снять дёрн, выровнять площадку, уложить опорные бруски и нижнюю обвязку. За зиму площадка осядет, и весной вы сразу увидите, если какой-то угол ушёл вниз.

Пиломатериал можно завезти заранее и сложить под навесом на прокладках. Брус камерной сушки за зиму не испортится, а пропитку удобнее наносить в тепле: большинство антисептиков и масел работают только при плюсовой температуре, это написано на банке.

Если теплица уже стоит, осенью удобно заложить тёплую грядку. В проекте есть схема её слоёв, а сейчас под рукой всё нужное: обрезки веток, ботва, опавшая листва. К весне нижние слои начнут перепревать и дадут грядке тепло снизу.

Зимой двускатная кровля с таким уклоном сбрасывает часть снега сама, но мокрый снег лучше сметать мягкой щёткой, не дожидаясь, пока он слежится. Форточки и створку на зиму закрывают на задвижку, чтобы ветер не разбил их о каркас.

Порядок сборки: тринадцать шагов

Последовательность здесь важнее скорости: перекос в обвязке потом виден в каждом листе кровли.

1. Опорные бруски.
2. Нижняя обвязка.
3. Боковые стойки.
4. Каркас переднего торца с проёмом и каркас заднего торца.
5. Верхняя обвязка, ригели цоколя и подкосы.
6. Коньковый брус и стропила.
7. Прогоны и проёмы форточек.
8. Кровля из поликарбоната.
9. Цоколь и обшивка заднего торца.
10. Поликарбонат стен, фронтонов и лобовые доски.
11. Форточки кровли и створка входа.
12. Грядки-короба внутри.
13. Стенка ящиков для зелени.

Из инструмента понадобятся торцовочная или дисковая пила, шуруповёрт, дрель, стамеска под зарубки, уровень, рулетка, угольник, строительный нож для поликарбоната, лопата и стремянка.

Частые вопросы

Какой поликарбонат брать для деревянной теплицы?

В этом проекте заложен сотовый поликарбонат 8 мм с УФ-слоем. Защитный слой ставят наружу, иначе лист быстро мутнеет на солнце, а торцы закрывают лентой и профилем, чтобы в соты не попадала вода и грязь.

Нужен ли фундамент под теплицу из бруса?

Здесь теплица стоит на опорных брусках, на которые ложится нижняя обвязка. Главное, чтобы площадка была ровной и сухой, а дерево не лежало прямо в сырой земле: торцы и низ обвязки пропитывают заранее.

Можно ли поставить деревянную теплицу осенью?

Основание и нижнюю обвязку можно сделать до морозов, а каркас и кровлю спокойно собрать весной. Так площадка успевает осесть, и перекосы видны до того, как поставлен поликарбонат.

Как проверить, что каркас теплицы собран ровно?

Сверяют диагонали обвязки, вертикаль каждой стойки в двух плоскостях и то, что стропила стоят точно над стойками. В конце проверяют, что конёк по центру, а створка и обе форточки открываются без заеданий.

Деревянная теплица собирается из простого пиломатериала, но ошибки в ней стоят дорого: перекошенный каркас не даст ровно лечь поликарбонату, а стропило не над стойкой начнёт гнуть обвязку под снегом. Готовый проект ПроектСам помогает обойтись без пересчётов: сборочный лист, деталировка, раскрой, расчёт крепежа, узлы крупным планом и трёхмерная модель в браузере. Осень как раз подходит, чтобы спокойно разобраться в нём и подготовить площадку к весне.
