Детская шкаф-кровать домиком своими руками: ошибки, которые портят механизм

Подъёмная кровать прощает гораздо меньше, чем обычная: ошибка в пару миллиметров на корпусе потом превращается в ложе, которое трёт боковину или опускается с перекосом. Разберу, как устроена детская шкаф-кровать в виде домика, из чего она собирается и на каких местах новички чаще всего ошибаются.

Что это за кровать и как она работает

Изделие размером 1700×900×1600 мм: внизу корпус со спальным местом 70×160 см, сверху ниша в виде домика с двускатным фронтоном и двумя полками. Ложе горизонтальное, то есть откидывается длинной стороной: днём оно стоит в корпусе вертикально и закрывает его обшивкой из досок, вечером опускается вперёд и встаёт на откидную опору.

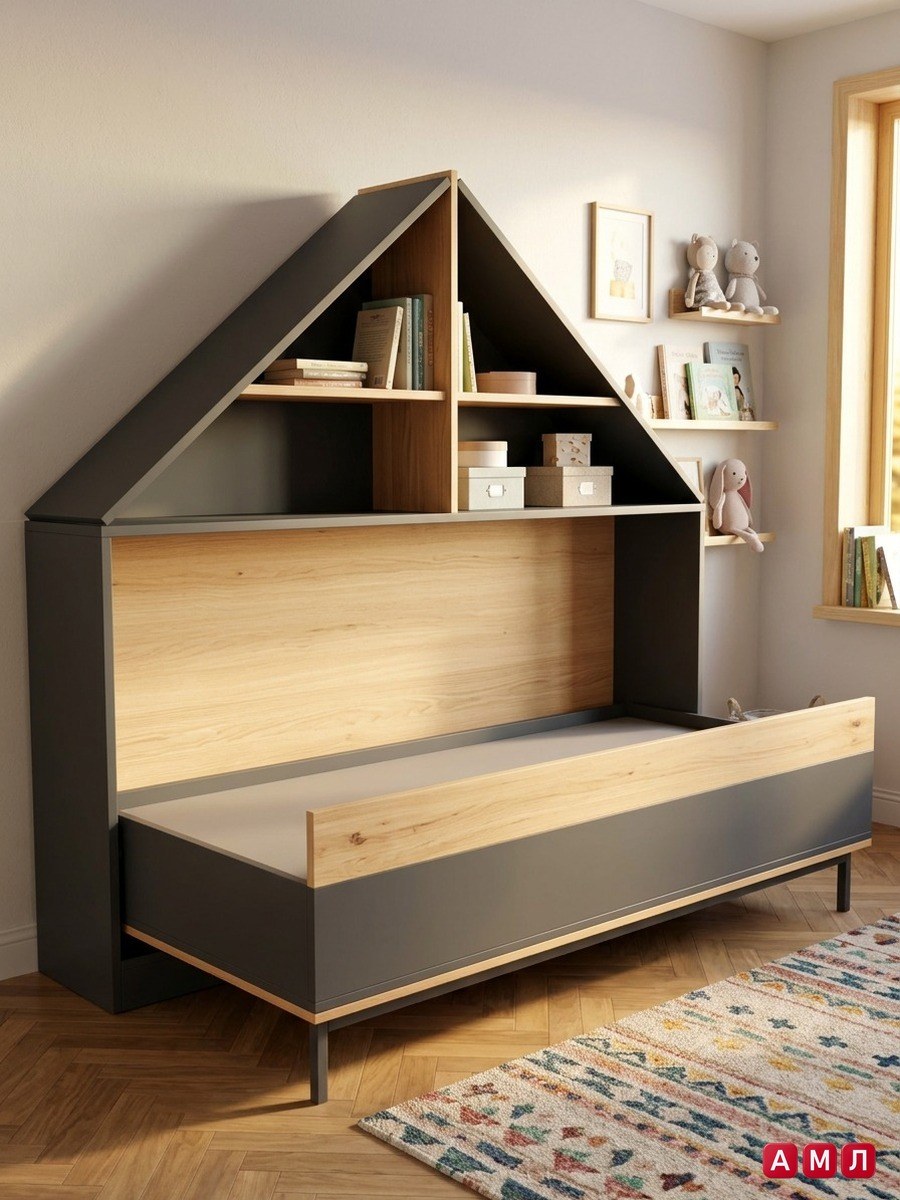

Такая схема удобна в детской, где днём нужен пол для игр. Высота корпуса небольшая, поэтому ниша над ложем остаётся доступной ребёнку: на полки домика можно ставить книги, коробки и игрушки, как на фото готового изделия.

Подъём держат два газлифта на стальных рычагах. Они уравновешивают вес ложа с матрасом, и взрослый поднимает его одной рукой. Но вся эта лёгкость работает только при одном условии: корпус собран точно и намертво притянут к стене.

Из чего собирается: 77 деталей и четыре вида плиты

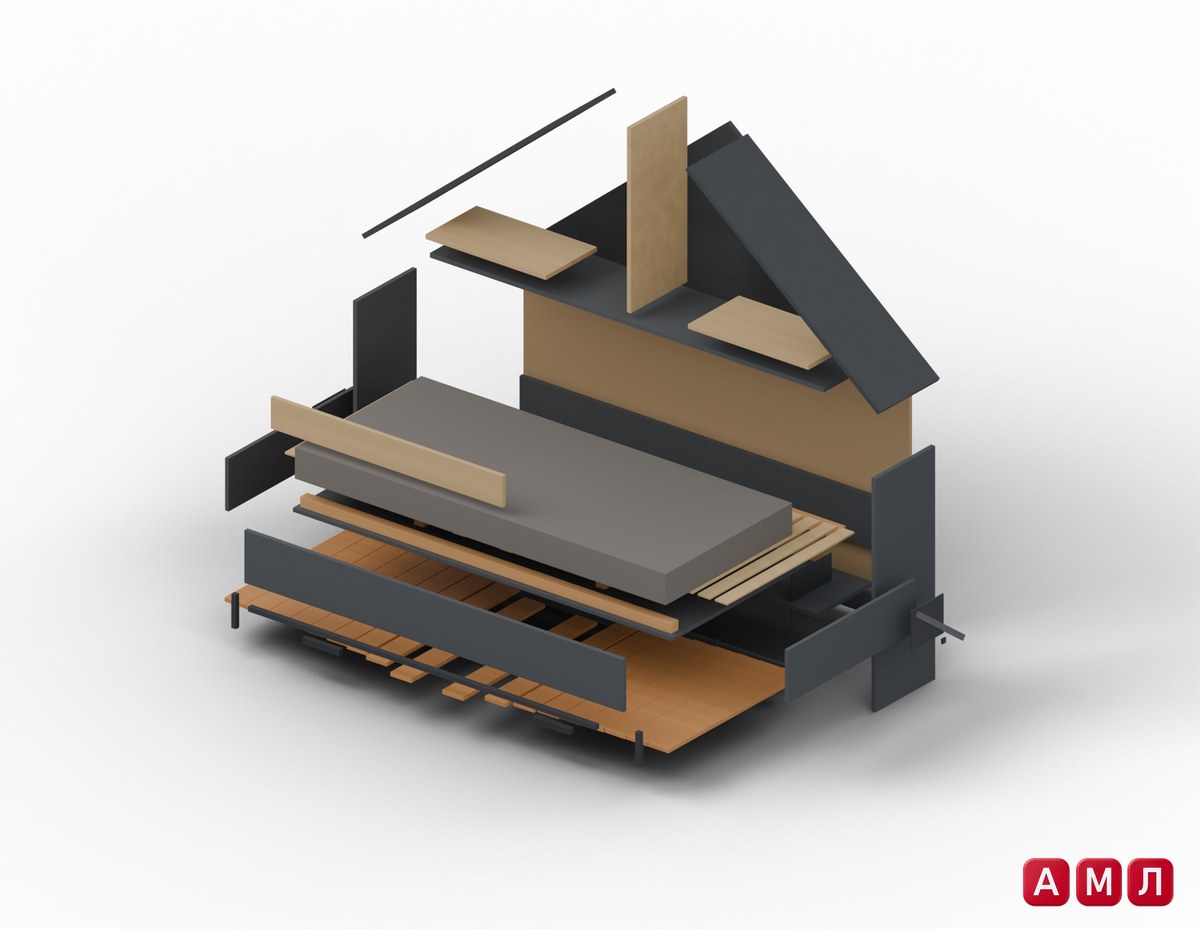

На взрыв-схеме хорошо видно, что корпус, домик и ложе собираются отдельно, а потом соединяются механизмом. Всего 25 видов деталей, 77 штук. Материалы:

• ЛДСП 18 мм цвета графит с кромкой ПВХ 2 мм на корпус;
• ЛДСП 16 мм цвета дуб сонома с тонкой кромкой;
• фанера ФК 18 мм под матовую покраску в графит;
• фанера ФК 18 мм шлифованная под масло;
• строганая сосновая доска 90×16 мм под масло с воском на обшивку фасада ложа, её 18 штук;
• сосновый брусок 40×40 мм камерной сушки;
• берёзовые гнутоклеёные ламели 53×8 мм;
• сталь 4 мм с порошковой окраской и профильная труба 20×20 мм.

Отдельной группой идёт механизм: кронштейны, рычаги, оси и два газлифта. Крепёж мебельный: конфирматы, евровинты, мебельные уголки, полкодержатели, саморезы и анкеры для крепления корпуса к стене.

Из инструмента понадобятся шуруповёрт, дрель со ступенчатым сверлом под конфирмат, перфоратор для анкеров, лобзик, циркулярная пила с наклоном диска, угломер, ключи на 13 и 17, струбцины, уровень, рулетка и угольник.

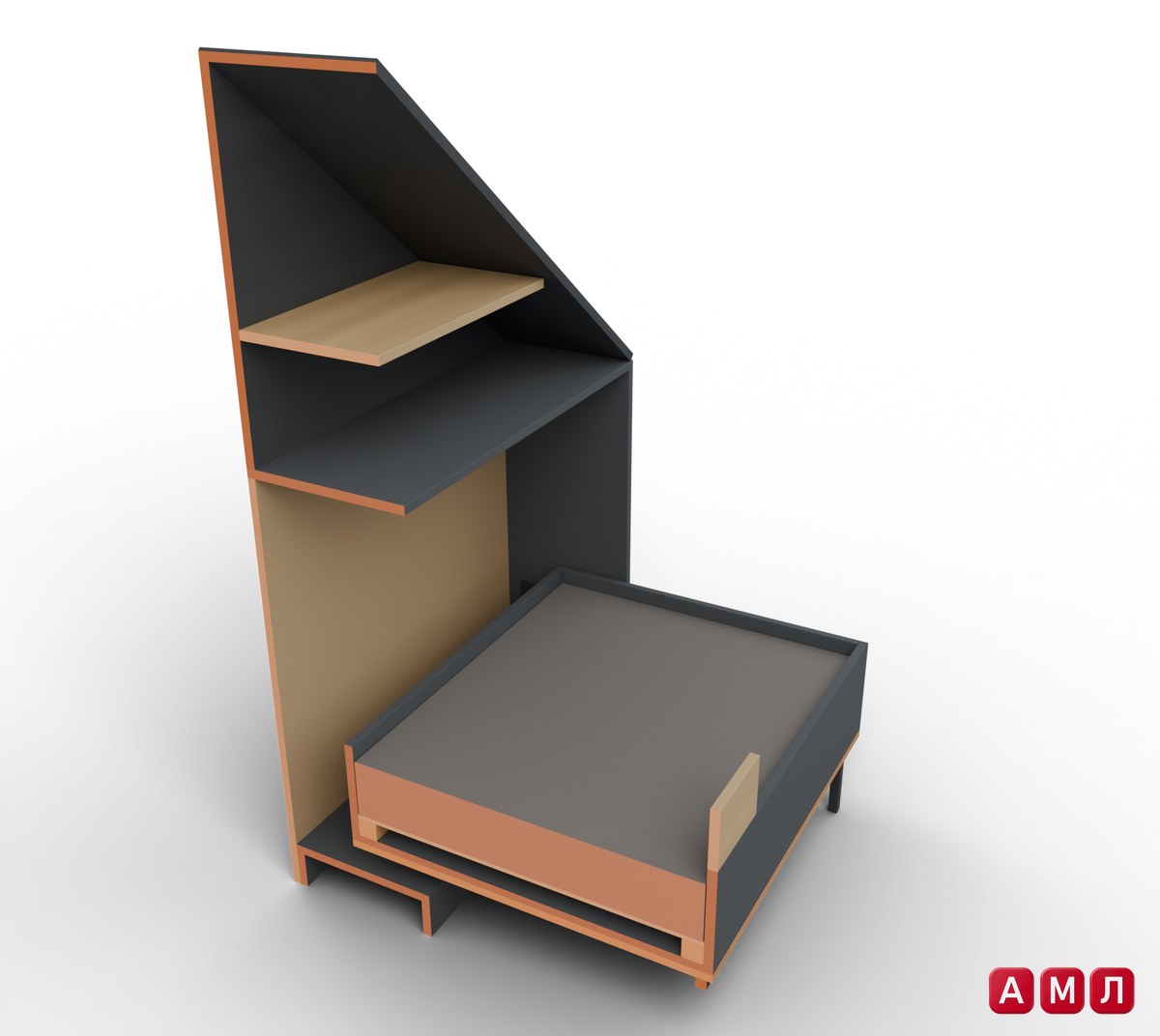

Как устроена шкаф-кровать в разрезе

Разрез показывает три зоны. Внизу дно корпуса на цоколе, к боковинам на кронштейнах крепится ось механизма. Посередине короб ложа: царги, торцы, поперечины и бруски, на которых лежат ламели, сверху матрас. Наверху ниша домика: задний щит фронтона, коньковая перегородка, полка и наклонный скат.

Видно и то, о чём легко забыть: ложе в опущенном положении опирается не только на ось, но и на опору у передней кромки. Ось работает как петля, а вес ребёнка уходит в пол через стойки опоры. Если опору не отрегулировать, ложе встанет с наклоном к краю.

Задняя стенка корпуса и крышка работают как жёсткие связи. Именно через них корпус притягивается к стене, и именно поэтому их нельзя заменять тонким ДВП ради экономии.

Габариты, сборочный лист и место под кровать

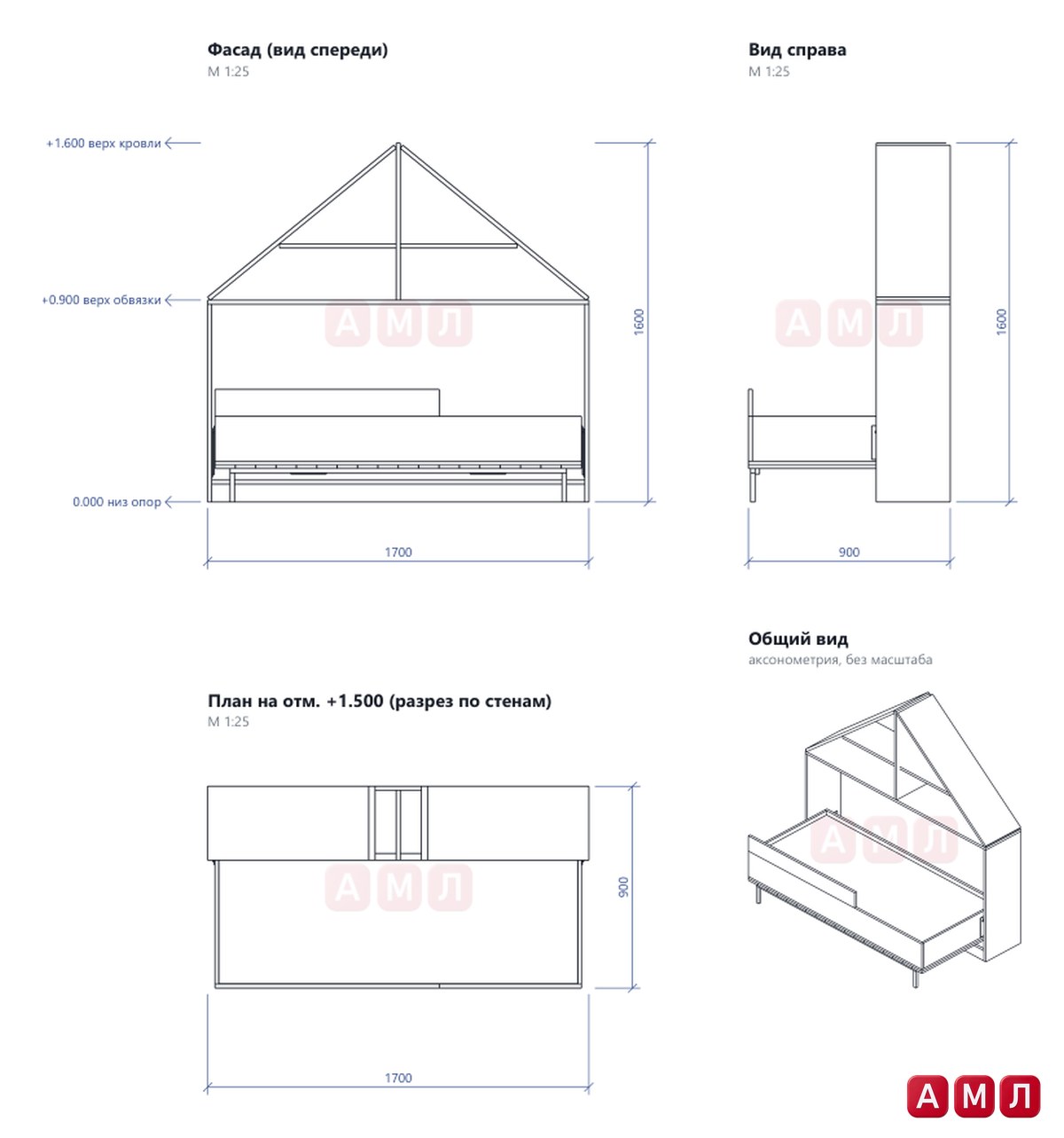

На сборочном листе четыре вида: фасад, вид справа, план и общий вид. По фасаду видна ширина 1700 мм и высота 1600 мм до конька, причём корпус заканчивается примерно на высоте 900 мм, а выше идёт домик. Сбоку видна глубина 900 мм с опущенным ложем: столько свободного пола перед стеной нужно оставить, чтобы кровать раскладывалась без помех.

Перед сборкой проверьте стену. Она должна быть несущей или хотя бы капитальной, кирпич, бетон или газобетон. В гипсокартон анкеры не держат, и такую кровать на перегородку ставить нельзя.

Розетки и выключатели на этом участке стены лучше заранее перенести: корпус закроет их наглухо, а сверлить под анкеры рядом со скрытой проводкой опасно.

Механизм и корпус здесь связаны миллиметрами, поэтому считать их на коленке рискованно. В проекте ПроектСам эти размеры, раскрой плиты, расчёт крепежа и девять шагов сборки с 3D-картинками уже сведены вместе. Проект «Шкаф-кровать подъёмная детская 70x160 горизонтальная в стиле барнхаус, домик» на сайте ПроектСам.

Ошибки на корпусе

1. Цоколь выступает за кромку дна. Выступ больше половины миллиметра потом не даст боковине встать вплотную, и щель останется на виду.
2. Отверстие под конфирмат слишком близко к кромке. В ЛДСП 18 мм оно должно быть не ближе 8 мм к краю, иначе плита расколется по торцу.
3. Боковины не параллельны. Внутренний размер между ними внизу и вверху должен совпадать с точностью до 1 мм, а у ложа по бокам всего 15 мм зазора, перекос его заклинит.
4. Высоту дна размечают от пола. Пол почти никогда не бывает ровным, все отметки ведите от низа боковины.

И главное: корпус обязательно крепится к стене. Минимум четыре анкера 8×80, два над дном и два под крышкой. Без них корпус опрокинется при опускании ложа, это не страшилка, а простая механика рычага.

Ошибки в механизме подъёма

Самое капризное место: оси двух кронштейнов. Они должны стоять на одной высоте от пола с точностью до миллиметра. Если одна ось выше, ложе пойдёт винтом, будет цепляться за боковину и со временем разобьёт отверстия.

Вторая ошибка в порядке работ. Газлифты рассчитаны на вес ложа вместе с ламелями и матрасом. Пустой короб они выталкивают вверх с силой, поэтому навешивать и проверять ложе нужно вдвоём, придерживая его руками, а детей на это время лучше увести из комнаты.

Третья: экономия на стали. Кронштейны и рычаги в проекте из листа 4 мм с порошковой окраской. Тонкий уголок из магазина или фанерный рычаг через полгода начнёт гнуться, а механизм с люфтом в детской недопустим.

И совет от себя: поднимать и опускать ложе должен взрослый. Ребёнок постарше справится, но рукам и пальцам рядом с рычагами делать нечего.

Ошибки на домике и фронтоне

Задний щит и коньковую перегородку ставят строго отвесно. Отклонение больше миллиметра на высоте щита уже не даст скатам лечь без щели, и на коньке появится некрасивый зазор.

Угол ската размечают угломером от основания щита, а не от вершины. Ошибка в угле у вершины уводит конёк вбок, и домик выглядит кривым даже со стороны.

Нижний торец ската запиливают под тем же углом пилой с наклоном диска. Прямой торец оставит на карнизе щель около сантиметра. Перед креплением скат прижимают струбциной и проверяют, что у карниза он не выходит за боковину: в этом проекте скаты без свесов.

Ошибки на ложе и обшивке

• Короб ложа собран с перекосом. Диагонали должны совпасть с точностью до 2 мм, иначе ложе не войдёт в корпус с боковым зазором.
• Внутренний размер между торцами меньше длины матраса. Матрас 1600 мм должен лечь свободно, без распора, проверьте это до клея.
• Первая доска обшивки поставлена на глаз. Выставьте её по угольнику от торца ложа: уход на миллиметр к последней доске даст заметный клин.
• Слишком длинные саморезы. Через фасад 16 мм крепят саморезами 3,5×25 изнутри, длиннее выйдут на лицевую сторону доски.

Финальная проверка: корпус вертикален и притянут к стене, скаты лежат без щелей, ложе ходит без касания боковин, в опущенном положении стоит горизонтально на опоре, в поднятом держится газлифтами.

Частые вопросы

Можно ли сделать шкаф-кровать без крепления к стене?

Нельзя. При опускании ложа центр тяжести уходит вперёд, и корпус без анкеров опрокидывается. В этой конструкции нужно минимум четыре анкера: два внизу и два вверху.

Какой матрас подходит для подъёмной кровати 70 на 160?

Нужен матрас ровно 70×160 см и не слишком толстый, чтобы ложе закрывалось в корпус. Его вес учитывается при подборе газлифтов, поэтому менять матрас на заметно более тяжёлый без перерасчёта не стоит.

Из чего лучше делать корпус откидной кровати?

Корпус собирают из ЛДСП 18 мм на конфирматах, декоративные детали из фанеры и сосновой доски. Ламели берут гнутоклеёные берёзовые: они пружинят и хорошо держат нагрузку.

Чем горизонтальная шкаф-кровать отличается от вертикальной?

Горизонтальная откидывается длинной стороной, поэтому корпус получается невысоким и над ним остаётся место для полок. Вертикальная занимает меньше ширины стены, но корпус выходит под высоту ложа.

Детская кровать-домик собирается из обычных плит и досок, а сложность в ней одна: точность корпуса и механизма. Если хочется собрать её спокойно, без подгонки по месту, в проекте ПроектСам есть сборочный лист с размерами, деталировка, узлы механизма и 3D-модель, в которой можно посмотреть каждый шаг.
