Детская зимняя горка на металлокаркасе своими руками: где ошибаются новички

Горку длиной четыре с половиной метра с площадкой, навесом и лестницей реально сварить самому за несколько выходных, если заранее знать, где обычно ломается план. Ниже разбираю конструкцию по частям: из чего она состоит, как устроена внутри и какие ошибки новичков потом приходится переваривать болгаркой. Конец октября для такой работы подходящее время: успеете поставить каркас до морозов, а первый снег уже ляжет на готовый скат.

Что за горка и почему именно на металле

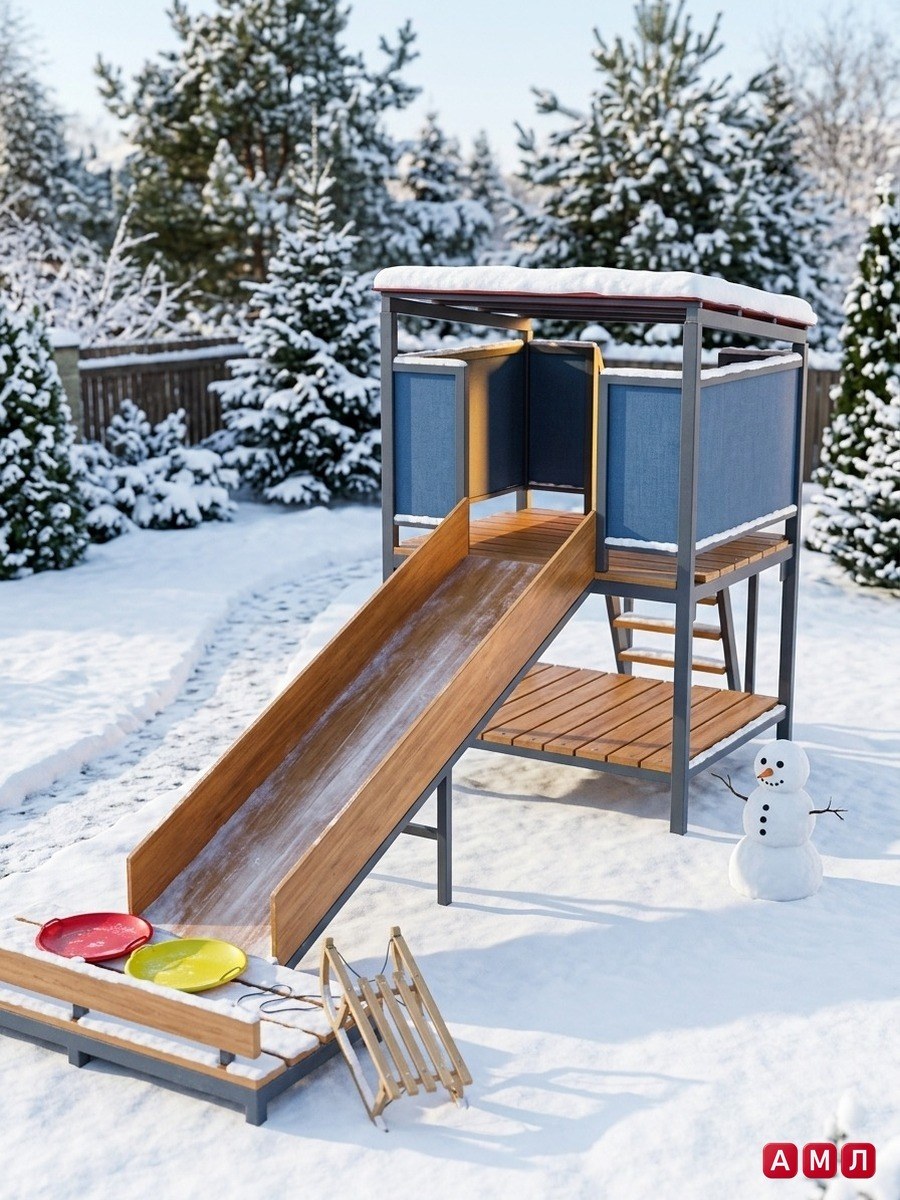

Речь о горке с габаритами 1500 на 4500 мм в плане и высотой 2200 мм по верху навеса. Стартовая площадка поднята на 1100 мм над землёй, к ней ведёт лестница с поручнями, сверху односкатный навес из профлиста. Скат идёт под углом около 22 градусов и заканчивается финишным подиумом с отбойником, который не даёт ледянке вылететь дальше. Под площадкой есть ещё один настил, а последним шагом ставится полка для ледянок.

Каркас из профильной трубы выбран не ради моды. Деревянная горка такой высоты под снегом и детьми со временем начинает качаться в узлах, а сварная рама держит геометрию годами. Дерево остаётся только там, где его касаются руками и ногами: настил, ступени, полотно ската и борта.

Всего в конструкции 31 вид деталей, 117 штук. Это не табуретка, но и не стройка: один человек со сварочным инвертором и помощник на подхвате справляются без проблем.

Ошибка первая: опоры ставят на глаз

Самая частая беда начинается с самого низа. Стойки площадки и опоры ската стоят на стальных опорных пластинах, которые крепятся анкерами. Новичок ставит пластины по рулетке, не проверив диагонали, и потом удивляется, почему рама площадки не садится на стойки.

• Прямоугольник площадки 1500 на 1200 мм проверяйте диагоналями: разница не больше 5 мм, иначе стойки встанут ромбом.
• Перепад верха опор под площадкой держите в пределах 3 мм.
• Выравнивайте оцинкованными шайбами, а не щепой и обрезками доски: дерево сгниёт за пару сезонов.
• Высоты проверяйте нивелиром от одной отметки, а не уровнем от опоры к опоре.

Если площадка изначально стоит криво, никакая сварка это не исправит, только добавит напряжения в швах.

Материалы и детали: из чего собирается горка

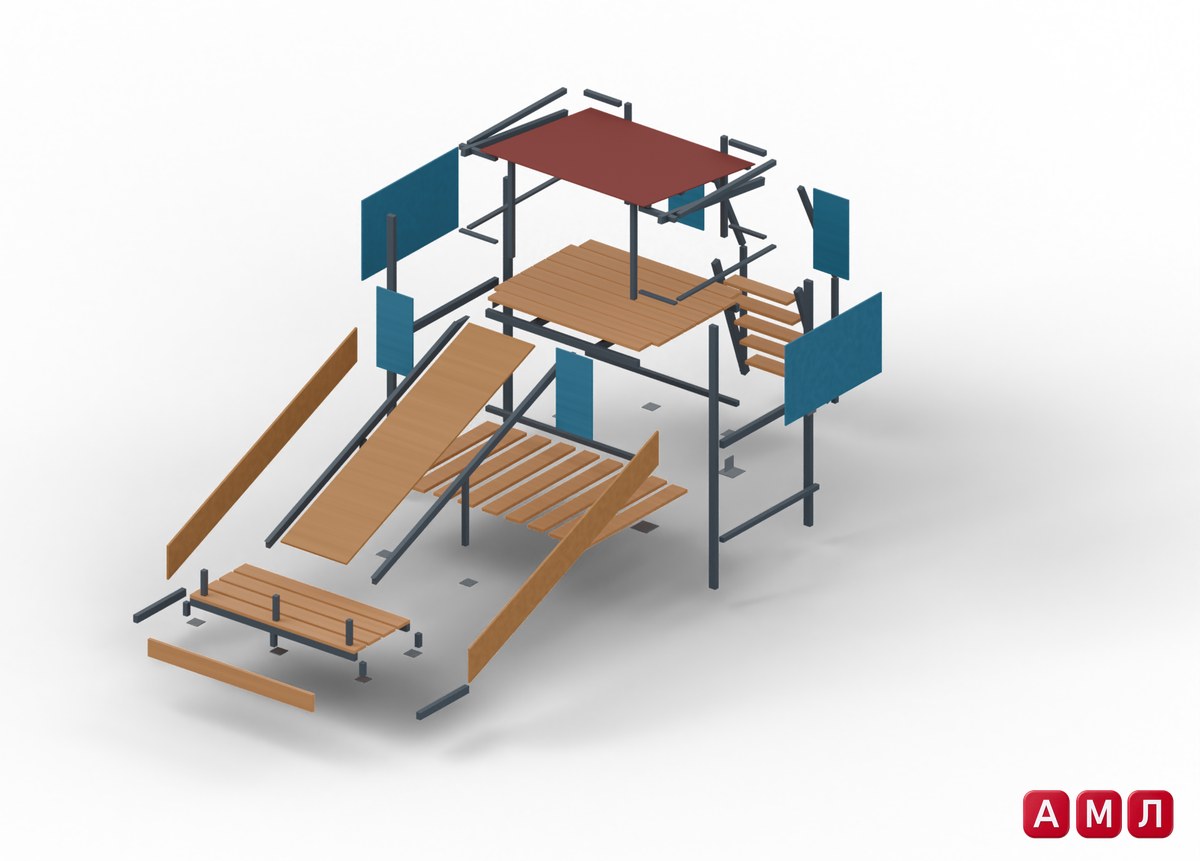

На взрыв-схеме хорошо видно, как горка раскладывается на понятные группы. Тёмные трубы образуют каркас площадки, балки ската и тетивы лестницы. Деревянные доски идут на настил площадки, нижний ярус и подиум. Синие панели это ограждения вокруг площадки, красный лист сверху кровля навеса, длинные рыжие полосы по бокам борта ската.

• Профильная труба трёх сечений: 60х40 на нагруженные элементы, 40х40 и 40х20 на перила, обрешётку и связи. Вся труба под грунт и эмаль по металлу.
• Листовая сталь 5-6 мм на опорные пластины, оцинковка на мелкие детали.
• Фанера ФСФ 18 мм ламинированная на полотно ската, ФСФ 12 мм под окраску на ограждения.
• Хвойная строганая доска 140х28 с пропиткой на настил и ступени.
• Профлист С8 толщиной 0,5 мм с полимерным покрытием на навес.
• Анкеры и болты М10, саморезы по металлу, кровельные саморезы с уплотнительной шайбой.

Типичная ошибка на этом этапе: взять под скат обычную строительную фанеру вместо ламинированной ФСФ. Первая же оттепель с повторным морозом поднимет ворс, и полотно станет шершавым. На ламинированной поверхности снег укатывается ровно, а ледянка скользит даже по тонкому слою.

Как горка устроена внутри и где она может прогнуться

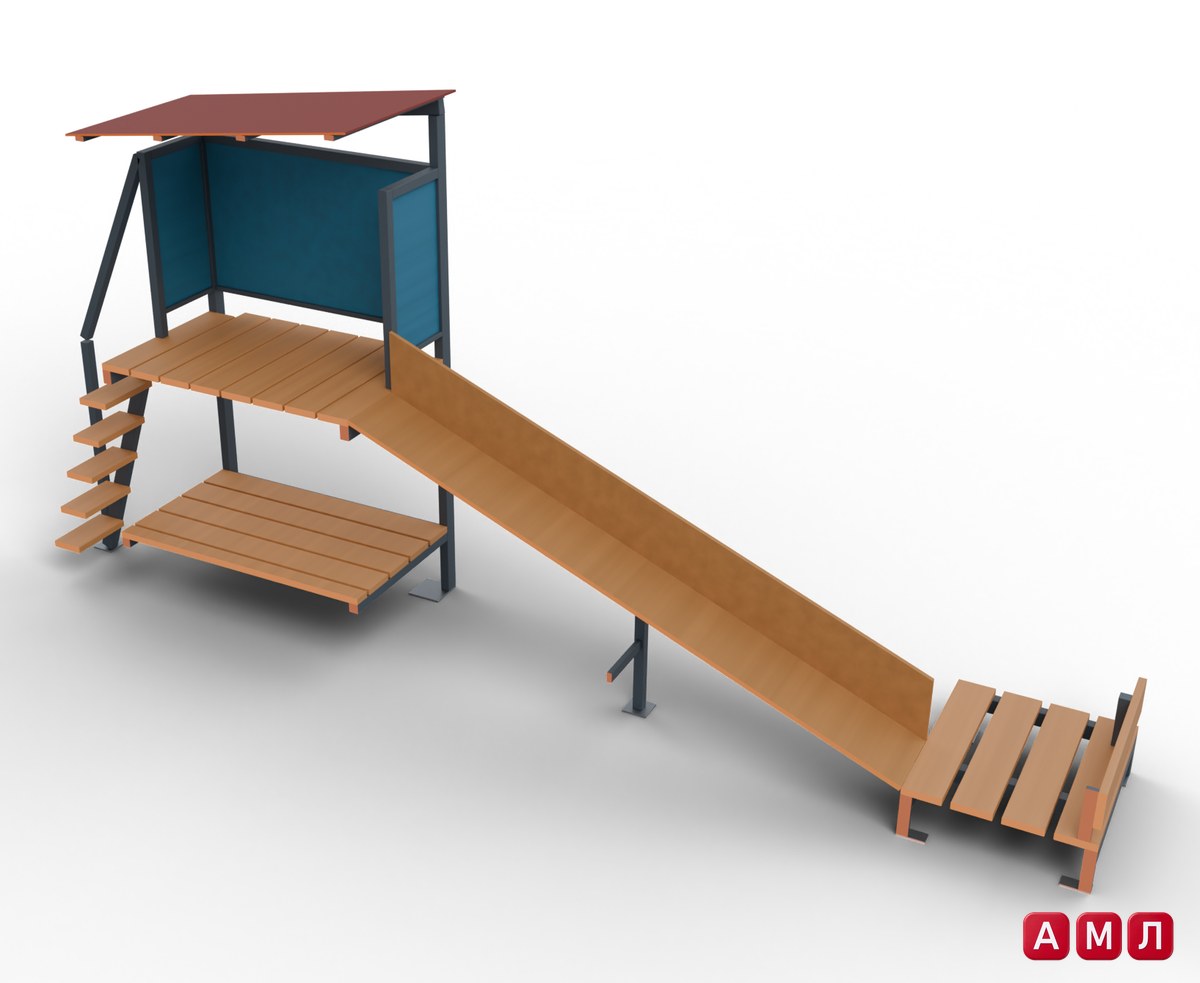

Если посмотреть на горку без ограждений с одной стороны, становится понятна логика. Площадка стоит на четырёх стойках, её рама усилена косынками в углах. Полотно ската лежит на двух балках, которые одним концом цепляются за раму площадки, а посередине длины опираются на промежуточную опору с подкосом. Нижний конец ската заходит на подиум, в его заднюю трубу упирается нижний фланец балок.

Именно здесь новички делают вторую ошибку: ставят балки ската неравномерно. Расстояние между ними в свету должно быть одинаковым по всей длине, иначе фанера ляжет с прогибом и под весом взрослого начнёт пружинить. Ещё одна ловушка на стыке с площадкой: передняя доска настила должна стоять заподлицо с кромкой рамы, на неё ложится верх полотна. Если доска выступает, на старте появится ступенька, о которую ребёнок ударится копчиком.

Навес наклонён назад примерно на 7 градусов, высокая сторона над скатом. Снег с крыши уходит за лестницу, а не на голову тому, кто садится на ледянку.

Если не хочется самому высчитывать длины стоек, уклоны и раскладку балок, удобнее работать по готовому проекту ПроектСам: там все детали, крепёж и порядок сварки уже сведены на одних листах. Проект «Горка снежная на металлокаркасе 4.5 метра с навесом» на сайте ПроектСам.

Размеры, сборочный лист и разметка на участке

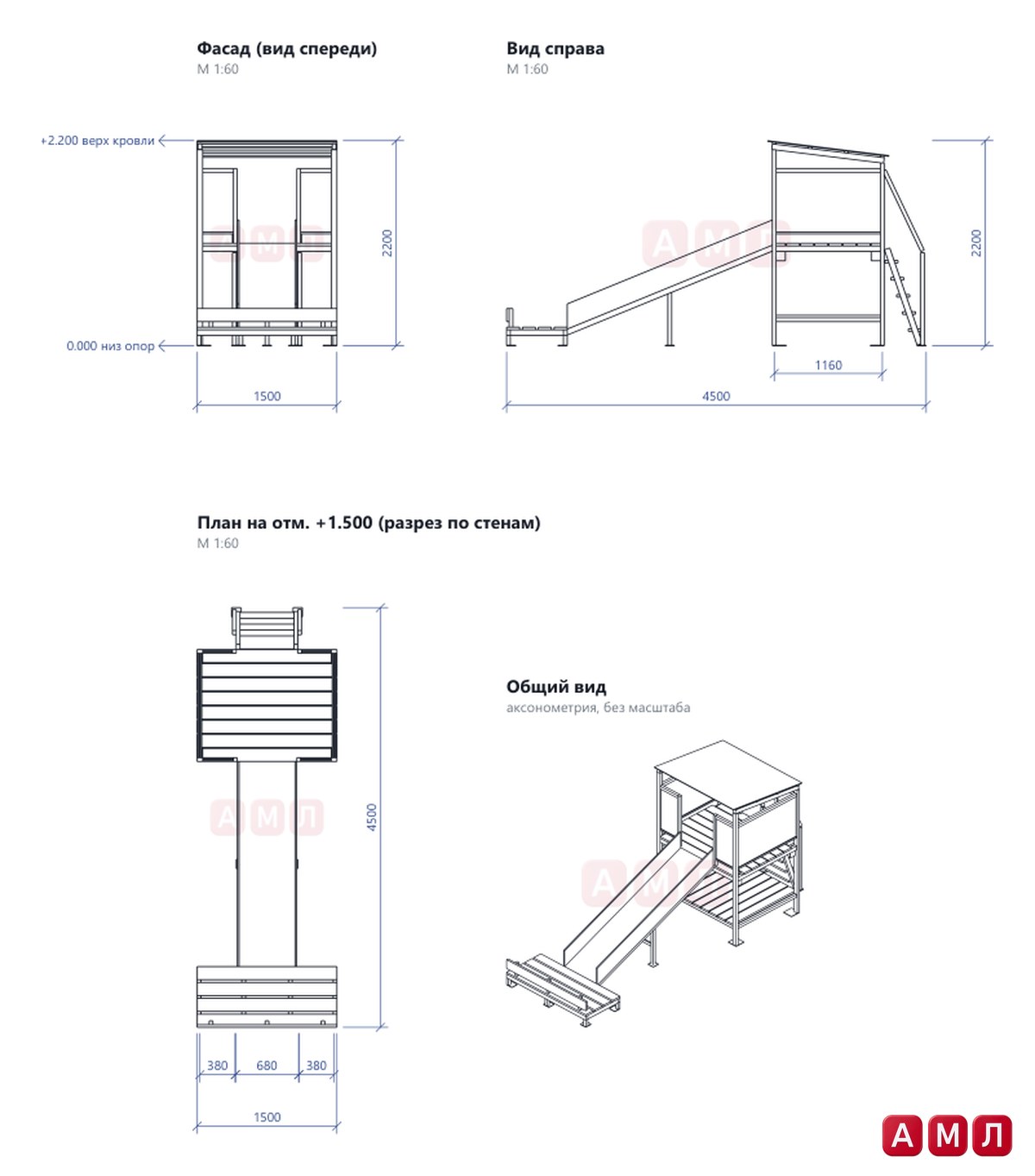

На сборочном листе горка показана в трёх видах и в аксонометрии. Фасад даёт ширину 1500 мм и высоту 2200 мм от низа опор до верха кровли. Вид сбоку показывает главное: общую длину 4500 мм и то, как скат ложится от площадки к подиуму. План сверху помогает понять, что скат заметно уже площадки и стоит строго по её оси.

Под горку нужна ровная полоса примерно пять метров на два с небольшим запасом по бокам. Разметку удобно делать шнуром: сначала ось ската, потом прямоугольник площадки от неё, потом положение подиума. Уклон ската около 22 градусов проверяется просто: перепад по высоте и длина в плане меряются рулеткой по концам балок.

Ещё одна ошибка с размерами: перепутать передние и задние стойки площадки. Из-за уклона навеса они разной длины, а на земле выглядят одинаково. Подпишите пары маркером сразу после резки, до того как возьмётесь за сварку.

Порядок работ по шагам

Сборка разбита на 11 шагов, и порядок здесь важнее, чем кажется: каждый следующий элемент выставляется по предыдущему.

1. Разметка и опорные пластины.
2. Финишный подиум с отбойником.
3. Стойки площадки.
4. Обвязка и рама площадки.
5. Настил стартовой площадки.
6. Навес над площадкой.
7. Балки и опоры ската.
8. Полотно и борта ската.
9. Лестница с поручнями.
10. Перила площадки.
11. Полка для ледянок и итоговая проверка.

Подиум ставится вторым не случайно: его задняя труба задаёт ось и низ ската, от неё потом ведутся балки. Если начать с площадки, а подиум ставить в конце, почти наверняка придётся двигать опоры.

Сварка, крепёж и защита от ржавчины

Основные узлы каркаса свариваются швом с катетом около 3 мм. Перед сваркой каждую стойку выставляйте по уровню в двух плоскостях: допуск не больше 2 мм на метр высоты. Раму площадки сначала прихватывают, сверяют диагонали с допуском 3 мм и только потом проваривают начисто.

Разборные соединения на болтах: фланцы ската, тетивы лестницы, крепление пластин к анкерам. Под гайки ставьте шайбы и гроверы, иначе от вибрации при катании они понемногу ослабнут. Фанеру ската крепят потайными саморезами по металлу со сверлом, шляпки утапливаются, чтобы не цеплять одежду.

Две вещи, которые новички забывают почти всегда. Первое: концы труб обрешётки навеса нужно закрыть пластиковыми заглушками, иначе туда набьётся снег, вода замёрзнет и разорвёт трубу. Второе: сварные швы зачищают и грунтуют сразу, а не весной. Голый металл под мокрым снегом рыжеет за пару недель.

Что успеть до морозов и как горка переживёт зиму

Сварку, грунт и эмаль лучше закончить, пока на улице стабильно выше нуля: краска по металлу на холоде сохнет плохо и потом облезает. Анкеры в бетонные основания тоже ставят до промерзания грунта. Деревянный настил и полотно можно монтировать и по лёгкому морозу, но доски должны быть заранее пропитаны.

Под снегом горка ведёт себя спокойно, если навес собран без провисания. Профлист С8 с уклоном около 7 градусов хорошо сбрасывает снег назад, за лестницу. После сильных снегопадов всё же стоит пройтись щёткой по навесу и проверить, не набился ли снег под полку.

Финальная проверка простая и наглядная:

• площадка не качается, перила держат толчок рукой;
• на стыках полотна нет ступенек, шляпки саморезов утоплены;
• болты фланцев ската и лестницы затянуты;
• саморезы на навесе стоят с целыми шайбами;
• отбойник поднимается над подиумом примерно на 200 мм.

Частые вопросы

Из какой трубы делать каркас детской горки?

Для стоек, рамы площадки и балок ската подходит профильная труба 60х40 мм. Перила, обрешётку и связи можно делать из трубы 40х40 и 40х20 мм. Главное, чтобы всё было загрунтовано и окрашено эмалью по металлу.

Какой угол ската нужен у горки для катания на ледянках?

В этой конструкции уклон около 22 градусов при высоте площадки 1100 мм: дети разгоняются, но не теряют контроль. В конце обязательно нужен подиум с отбойником, чтобы ледянка остановилась на ровном месте.

Можно ли собрать горку из профтрубы без сварки?

Часть узлов в проекте и так на болтах: фланцы ската, лестница, опоры. Но рама площадки и стойки свариваются, без этого каркас со временем начнёт расшатываться. Если своего аппарата нет, сварку можно отдать знакомому сварщику, а остальное собрать самому.

Чем покрыть скат горки, чтобы он не портился от снега?

Лучший вариант это ламинированная фанера ФСФ толщиной 18 мм. Она не впитывает воду, не лохматится после оттепелей и хорошо держит укатанный снег. Торцы листа стоит дополнительно закрыть краской или герметиком.

Горка на металлокаркасе с навесом служит не одну зиму, если с самого начала выдержать диагонали, уровни и правильную раскладку балок. Самые обидные ошибки случаются не в сварке, а в разметке и порядке работ. Готовый проект ПроектСам с пошаговой сборкой, узлами и 3D-моделью помогает пройти этот путь без переделок и сэкономить пару выходных, которые лучше потратить на катание.
