Летний душ с раздевалкой и крыльцом своими руками: опыт сборки по шагам

Душ с раздевалкой под одной крышей решает главную дачную беду: переодеться есть где, а одежда и полотенце остаются сухими. Разберу, как собирается такой домик 2,8 на 2,5 метра с крыльцом в усадебном стиле: из чего он состоит, в каком порядке идут работы и на каких местах чаще всего ошибаются. Конец октября для этой стройки не помеха, часть работ даже удобнее сделать до морозов.

Почему стоит строить домик, а не кабинку метр на метр

Душевая кабинка хороша до первого прохладного вечера. Раздеваться приходится прямо под струёй, вещи висят на гвозде и мокнут, а мыльная вода разбрызгивается по ногам. Домик с перегородкой снимает все эти вопросы: в одной половине сухо и можно спокойно переодеться, в другой стоит трап и льётся вода.

У этого проекта три зоны. Спереди открытое крыльцо со ступенями и перилами на балясинах, дальше две двери в раздевалку и душевую, над душевой на обвязке перегородки стоит бак на 200 литров с ТЭНом. Общий габарит по стенам 2800 на 2500 мм, высота по коньку 3,2 метра. Двускатная крыша с белыми резными причелинами и полотенцем на фронтоне дала тот самый вид русской усадьбы, ради которого такой душ не прячут в дальний угол участка.

ТЭН делает душ рабочим и в пасмурный день. Под это рассчитан каркас: 200 литров воды с баком весят больше двух центнеров и стоят не на кровле, а на обвязке и балках перекрытия.

Из чего собран: 251 деталь в 53 позициях

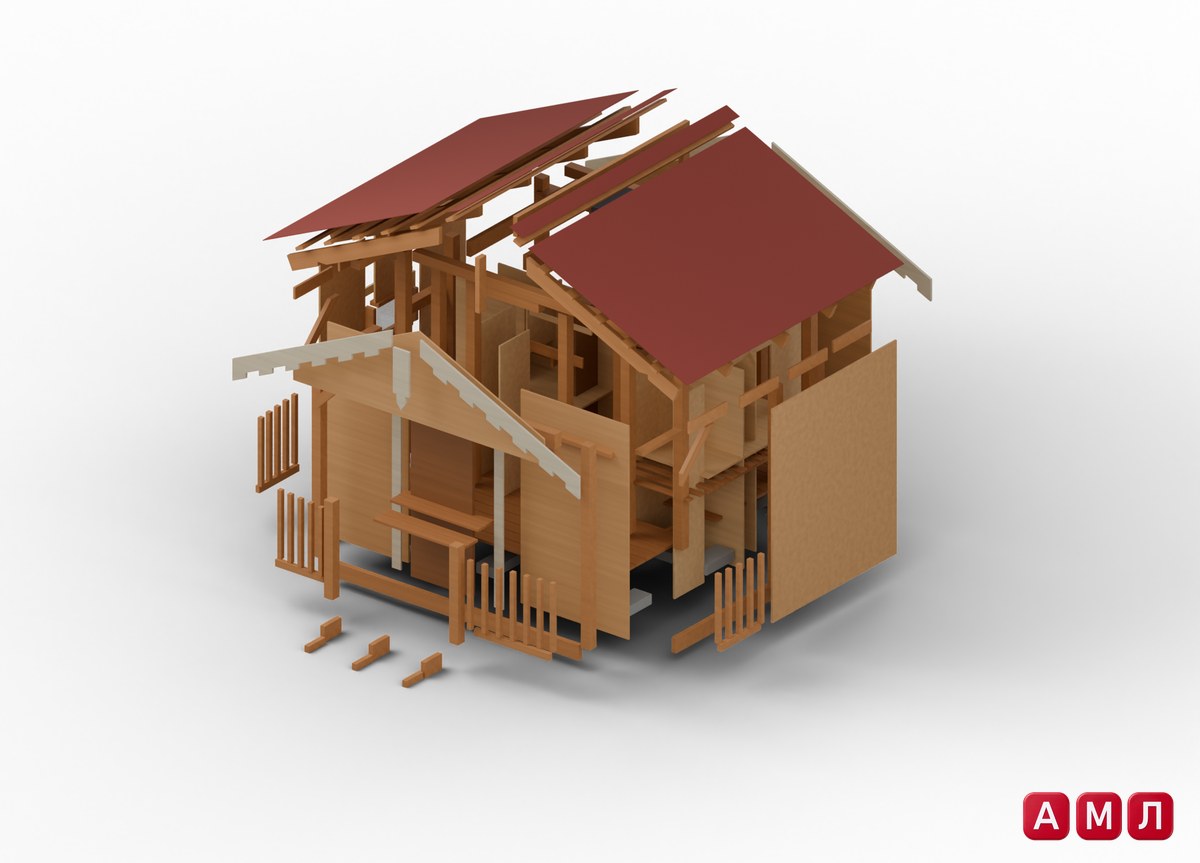

На взрыв-схеме хорошо видно, что домик собирается слоями, как конструктор. Снизу опорные блоки и рама подиума, на ней стойки каркаса, сверху обвязка, балки и стропила, а обшивка стен, двери, перила и кровля приходят отдельными панелями и рядами. Всего в проекте 53 вида деталей, по количеству 251 штука.

• Основание: 21 бетонный блок М200, обвязка подиума, 5 лаг и 17 досок террасного настила.
• Каркас: 18 стоек стен, 2 стойки крыльца, ригели дверных и оконного проёмов, верхняя обвязка, 4 балки перекрытия, 4 подкоса крыльца.
• Кровля: 2 стойки конька, коньковая доска, 10 стропил, 8 забирок между ними, 12 досок обрешётки, металлочерепица цвета вишни.
• Отделка: снаружи имитация бруса 20х140, внутри вагонка 14х96, белые причелины и наличники, шпунтованная доска на двери.
• Оснащение: бак 200 л с ТЭНом, трап, лавка, полка, лейка.

Материал везде хвойный, камерной сушки. Каркас покрыт антисептиком цвета тик, настил террасным маслом, фасад маслом-воском тёплого медового тона, внутренняя вагонка светлым маслом-воском. Для душа это не косметика: дерево здесь постоянно мокнет и сохнет.

Основание на блоках: сюда уходит первая половина успеха

Ленту под душ я бы не заливал: домик лёгкий, и 21 блока под рамой подиума хватает с запасом. Зато к ним требования жёсткие. Разница по верху блоков не больше 3 мм, проверять шнуром по каждому ряду и длинным уровнем. Диагонали по наружным краям угловых блоков должны сойтись с разницей не больше 5 мм, иначе прямоугольник подиума поплывёт ромбом, и это вылезет на каждой двери.

Раму подиума собирают прямо на блоках и выводят по диагоналям ещё точнее, до 4 мм, подбивая углы киянкой. Лаги ставят так, чтобы их верх был в одной плоскости с обвязкой: выступ даже в миллиметр даёт горб на настиле. Первую доску настила кладут по шнуру вровень с передней гранью обвязки, все остальные выравниваются от неё.

Террасные саморезы из нержавейки ставят в 20 мм от кромки доски. Ближе хвоя колется, а трещина в мокрой зоне быстро начинает гнить. Между досками настила душевой вода должна уходить вниз свободно, поэтому подиум и поднят на блоки, а не лежит на земле.

Каркас, бак и стропила: где нужна точность

Стойки каркаса выставляют по отвесу сразу по двум граням, допуск 2 мм на всю высоту. Пока верхней обвязки нет, их раскрепляют временными рейками крест-накрест. Не жалейте на них времени: октябрьский ветер легко раскачивает свежие стойки.

Ригели дверей и окна ставят до верхней обвязки. Тут важна высота ригеля над настилом: ошибка в пару сантиметров, и полотно двери не встанет с нужным зазором. Окно небольшое, у него сверяют обе диагонали проёма, разница не больше 2 мм. Затем идут обвязка, балки перекрытия и бак: его ставят на обвязку перегородки и сразу притягивают перфорированной лентой.

Со стропилами экономит время шаблон. Первое стропило размечают и запиливают аккуратно, с зарубкой площадкой на обвязку, примеряют, а остальные девять режут уже по нему. Конёк выводят строго по оси домика, расстояние от середины коньковой доски до наружных граней обеих боковых обвязок должно быть одинаковым. Между стропилами ставят забирки, фризовые доски, чтобы между стеной и кровлей не оставалось щели на улицу.

Если не хочется вычислять высоты ригелей и запилы стропил самостоятельно, в готовом проекте ПроектСам на этот душ все размеры уже сведены на сборочном листе, а сборка показана по шагам на 3D-кадрах. Проект «Летний душ с раздевалкой и крыльцом 2,8x2,5 м в стиле русской усадьбы под двускатной крышей» на сайте ПроектСам.

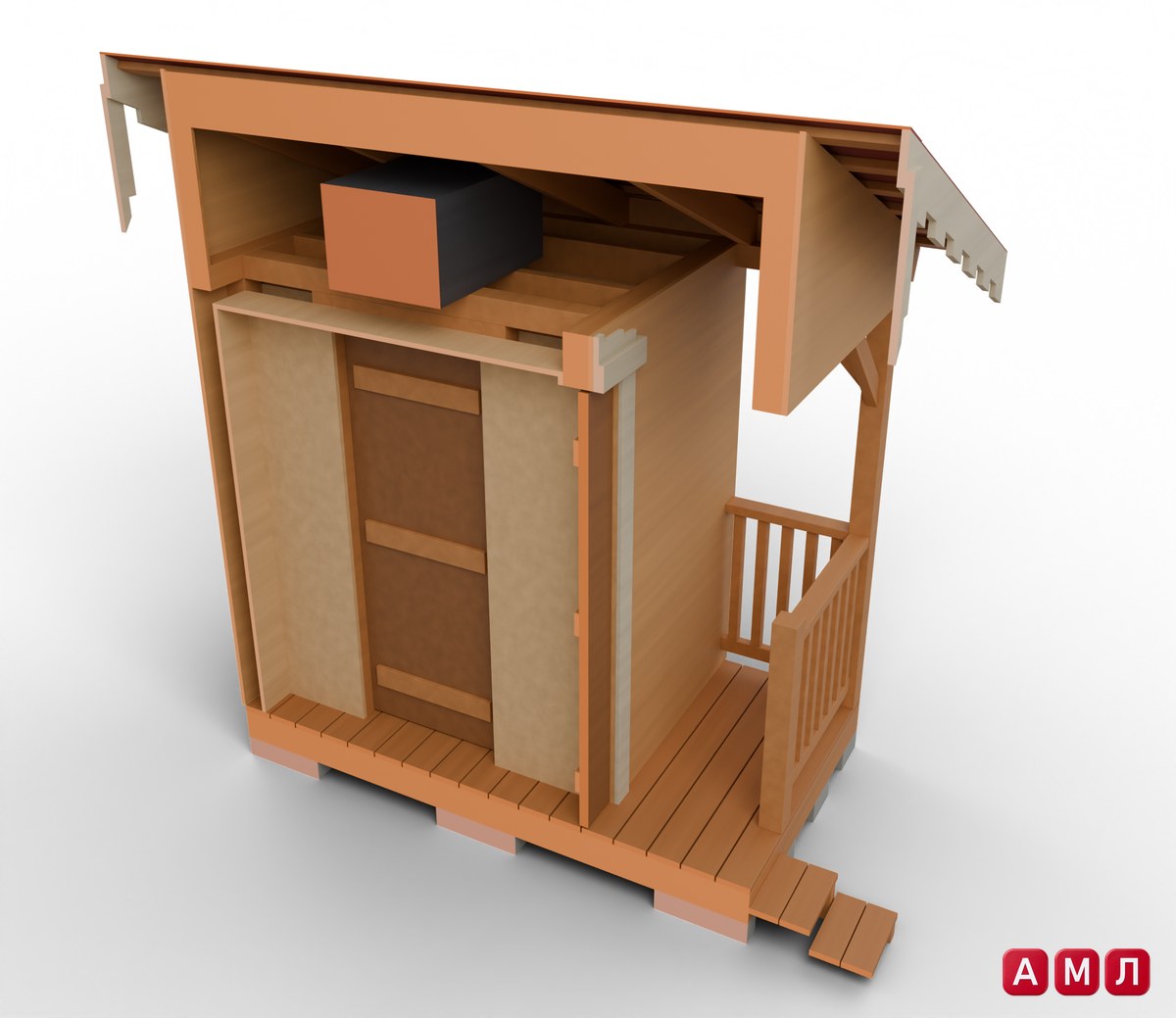

Как устроен домик внутри: смотрим разрез

В разрезе видно, ради чего каркас набран именно так. Бак стоит над душевой на балках перекрытия, вес уходит через обвязку перегородки в стойки и дальше в блоки, а не давит на потолочную подшивку. Под баком потолок зашит, сверху его закрывает кровля с забирками, поэтому зимой бак не стоит на ветру.

Стены двухслойные: снаружи имитация бруса, внутри вагонка по стойкам. Дверь в душевую собрана из шпунтованной доски на трёх поперечных планках, она висит на накладных петлях. Пол душевой это тот же террасный настил подиума, сквозь него и через трап уходит вода, а сам подиум поднят над землёй на блоках, так что доски проветриваются снизу.

Справа на разрезе крыльцо: стойка с подкосами держит вынос кровли, перила с балясинами огораживают площадку, к ней ведут две ступени. Над крыльцом балка фронтона и резная причелина.

Кровля и усадебный декор без лишней возни

Обрешётку под металлочерепицу набивают с шагом по волне листа, а первую доску у карниза берут на 15 мм толще остальных, иначе нижний ряд ляжет с перегибом. Выпуск листов за фронтон с двух сторон должен быть одинаковым: перед креплением натяните шнур по торцам и сверьтесь с ним. Кровельные саморезы берут с шайбой ЭПДМ.

Белые причелины с зубцами и полотенце на коньке ставят после кровли. Их красят укрывной краской заранее, на козлах, пока доски лежат горизонтально: на высоте и под ветром ровно прокрасить резной край почти невозможно.

Под снегом такая крыша ведёт себя спокойно. Скаты достаточно крутые, металлочерепица гладкая, и снег с неё сходит сам. Главное, чтобы стропила сидели зарубками на обвязке и были пристёгнуты стропильными уголками: тогда вес мокрого мартовского снега кровлю не сдвинет.

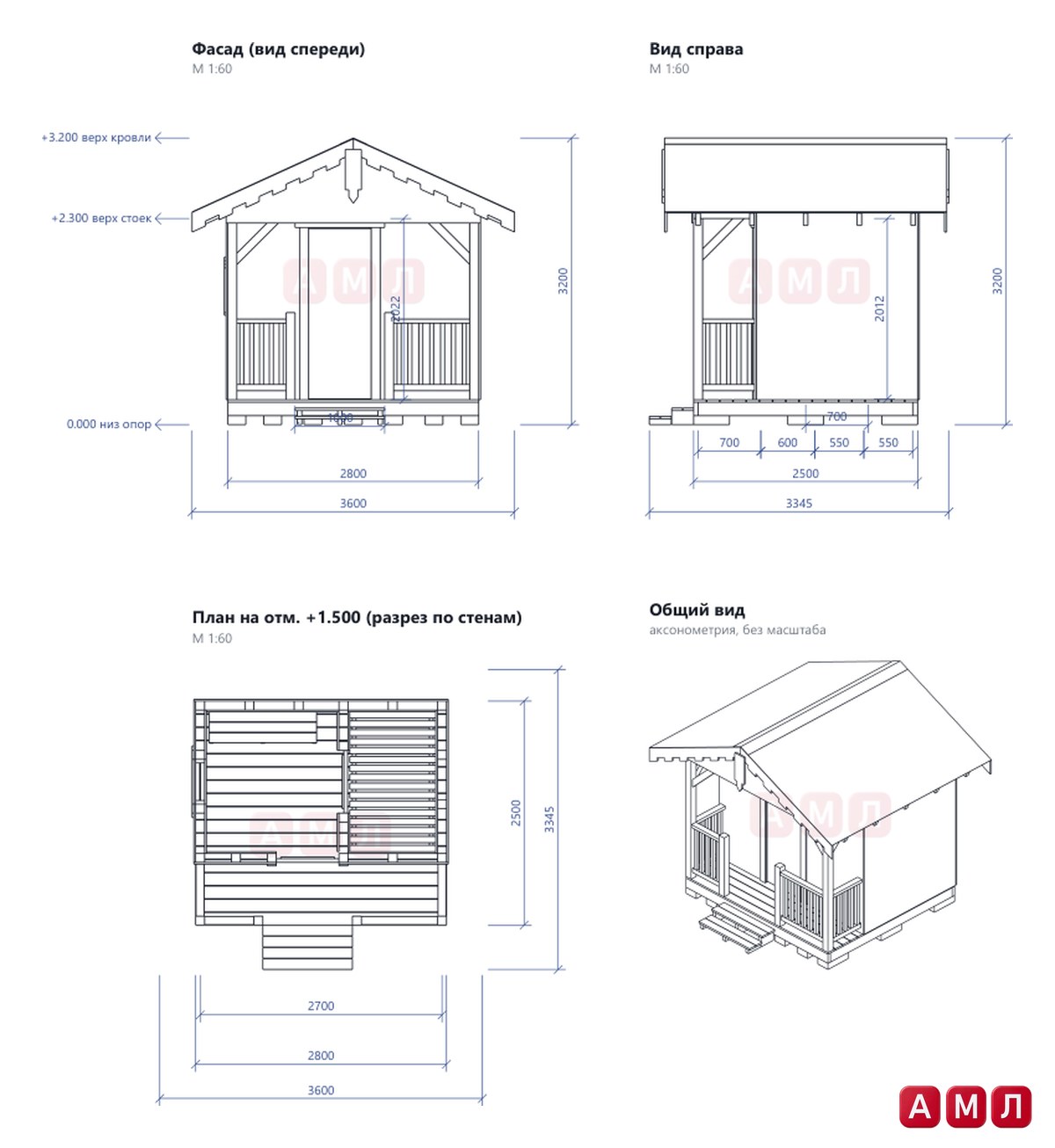

Сборочный лист: габариты и разметка участка

На сборочном листе четыре вида: фасад, вид справа, план по стенам на отметке полтора метра и аксонометрия. Масштаб видов 1:60, этого хватает, чтобы разглядеть каждую стойку и проём. Высотные отметки даны от низа опор.

Для выбора места важнее всего габариты с учётом выносов. По стенам домик занимает 2800 на 2500 мм, но кровля со свесами шире, около 3,6 метра, а вместе со ступенями крыльца глубина вырастает примерно до 3,35 метра. Под эти размеры и размечайте площадку, иначе свес упрётся в забор.

Разметку делаю шнуром на колышках по наружным граням угловых блоков, сразу проверяя диагонали. На плане видно, где раздевалка с лавкой, а где душевая с решёткой трапа: душевую разумнее развернуть к стороне, куда естественно уходит вода, а раздевалку ближе к дорожке от дома.

Порядок работ и что успеть до морозов

Сборка разбита на 13 шагов, по смыслу они складываются так.

1. Опорные блоки, рама подиума, лаги и настил.
2. Стойки стен и крыльца, ригели, верхняя обвязка, балки и бак.
3. Стропила, конёк, обрешётка, кровля, причелины и полотенце.
4. Обшивка фасада, боковых и задней стен, фронтоны.
5. Двери, окно и наличники.
6. Подшивка потолка и внутренняя обшивка.
7. Перила с балясинами, ступени, трап, лавка, полка, лейка.

До настоящих холодов реально поставить блоки, собрать подиум, каркас и закрыть его кровлей. Такой коробке зима не страшна: дерево под крышей не мокнет, а обшивку и отделку спокойно доделать в апреле, когда снова можно работать с маслом и красками. Бак и кран на зиму в любом случае освобождают от воды.

Финальная проверка простая: подиум ровный, стойки по отвесу, двери закрываются без трения, перила не шатаются, бак притянут лентами, кран не течёт, а вода уходит сквозь трап и настил, не задерживаясь лужей.

Частые вопросы

Какой фундамент нужен под летний душ с баком?

Для деревянного домика такого размера хватает опорных блоков под рамой подиума, в этом проекте их 21. Главное выставить верх блоков в одну плоскость с точностью около 3 мм и проверить диагонали. Ленточный фундамент для лёгкого каркаса избыточен.

Выдержит ли каркас бак на 200 литров?

Выдержит, если бак стоит на обвязке перегородки и балках перекрытия, а не на кровле. Его сразу притягивают перфорированной лентой, а нагрузка уходит через стойки на блоки.

Можно ли строить летний душ осенью?

Можно и даже удобно: до морозов ставят опоры, подиум и каркас и закрывают его кровлей. Обшивку, покраску и отделку маслом лучше оставить на весну, когда держится плюсовая температура.

Чем обработать дерево в душевой?

Каркас защищают антисептиком, настил террасным маслом, обшивку маслом-воском. Пропитку повторяют раз в сезон-два, особенно на настиле душевой, где дерево мокнет чаще всего.

Душ с раздевалкой и крыльцом строится один раз и надолго, поэтому основная работа здесь не в пиле, а в точности: ровные блоки, прямоугольный подиум, стойки по отвесу. Если хочется собрать его без перерасчётов, в проекте ПроектСам есть сборочный лист с размерами, спецификация материалов, расчёт крепежа, 13 шагов с 3D-картинками и 3D-модель в браузере, которую можно покрутить до того, как ехать за пиломатериалом.
