Подъёмные гаражные ворота из дерева своими руками: как устроены узлы

Подъёмные ворота из дерева открываются вверх и уходят под горизонтальные шины, поэтому им не мешает ни сугроб перед въездом, ни узкая площадка. В этой статье разберу конструкцию ворот 3 на 2,8 метра по узлам: коробка, направляющие, полотно на рычагах с пружинами и портал из массивного бруса с козырьком под зелёной кровлей. Станет понятно, от чего зависит, будет ли полотно ходить легко и стоять в любом положении.

Чем подъёмное полотно лучше распашных створок

Распашные ворота зимой превращаются в отдельную работу: прежде чем открыть створки, нужно расчистить перед ними два сектора снега, а наледь у порога клинит их намертво. Подъёмное полотно описывает дугу вверх и прячется под крышей, перед въездом достаточно узкой полосы. Ветер его тоже не рвёт из рук, как створку.

Принцип простой. Полотно висит на рычагах, шарнирно закреплённых на стойках коробки, а верх полотна ездит по двум горизонтальным шинам, уходящим назад. Пружины уравновешивают вес, и правильно настроенное полотно стоит само в любом положении: закрытом, приоткрытом и полностью поднятом.

В этом проекте ворота собраны как самостоятельный портал: общий габарит 3000 мм по ширине, 2800 мм по высоте и около 2,4 метра в глубину вместе с шинами. Их можно поставить перед гаражом, навесом или просто на въезде, где полотно закрывает стоянку.

Состав: брус, доска с обзолом, фанера и металл

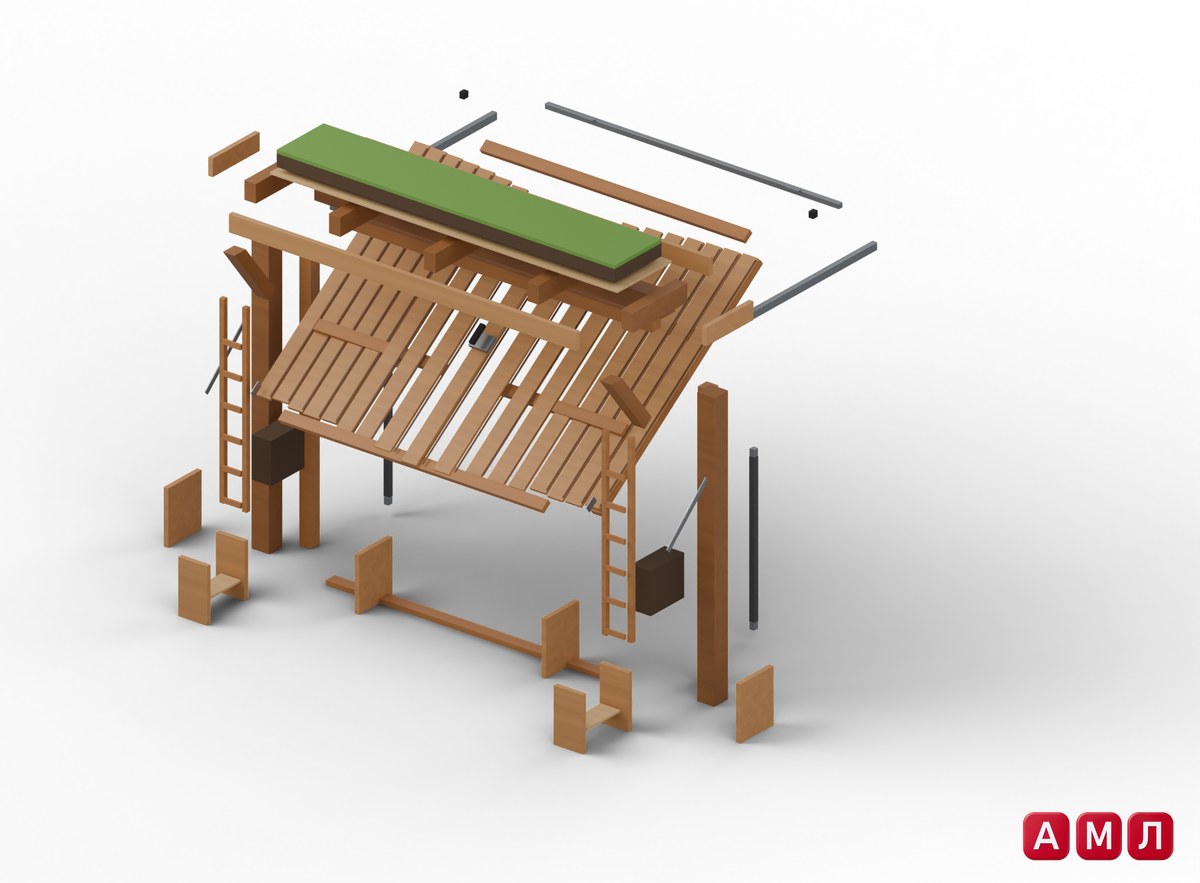

На схеме деталей видно три самостоятельных блока: коробку с полотном, массивный портал с козырьком и мелкие добавки в виде кашпо и шпалер. Всего 36 видов деталей, 114 штук.

• Коробка: порог, две стойки, перемычка из хвойного бруса камерной сушки.
• Механика: две оцинкованные направляющие шины, задняя траверса, пластины подвеса, рычаги, пружины, замок и ручка.
• Портал: две стойки и ригель из бруса 150х150, пять консолей козырька, два подкоса.
• Козырёк: настил из влагостойкой фанеры ФСФ 18 мм, борта ящика, мембрана ЭПДМ, лёгкий субстрат с керамзитом и готовый рулон очиткового мата.
• Полотно: рама из боковых и средней стоек, обвязок и четырёх ригелей, 17 досок обшивки с имитацией обзола и тонированные кромки.

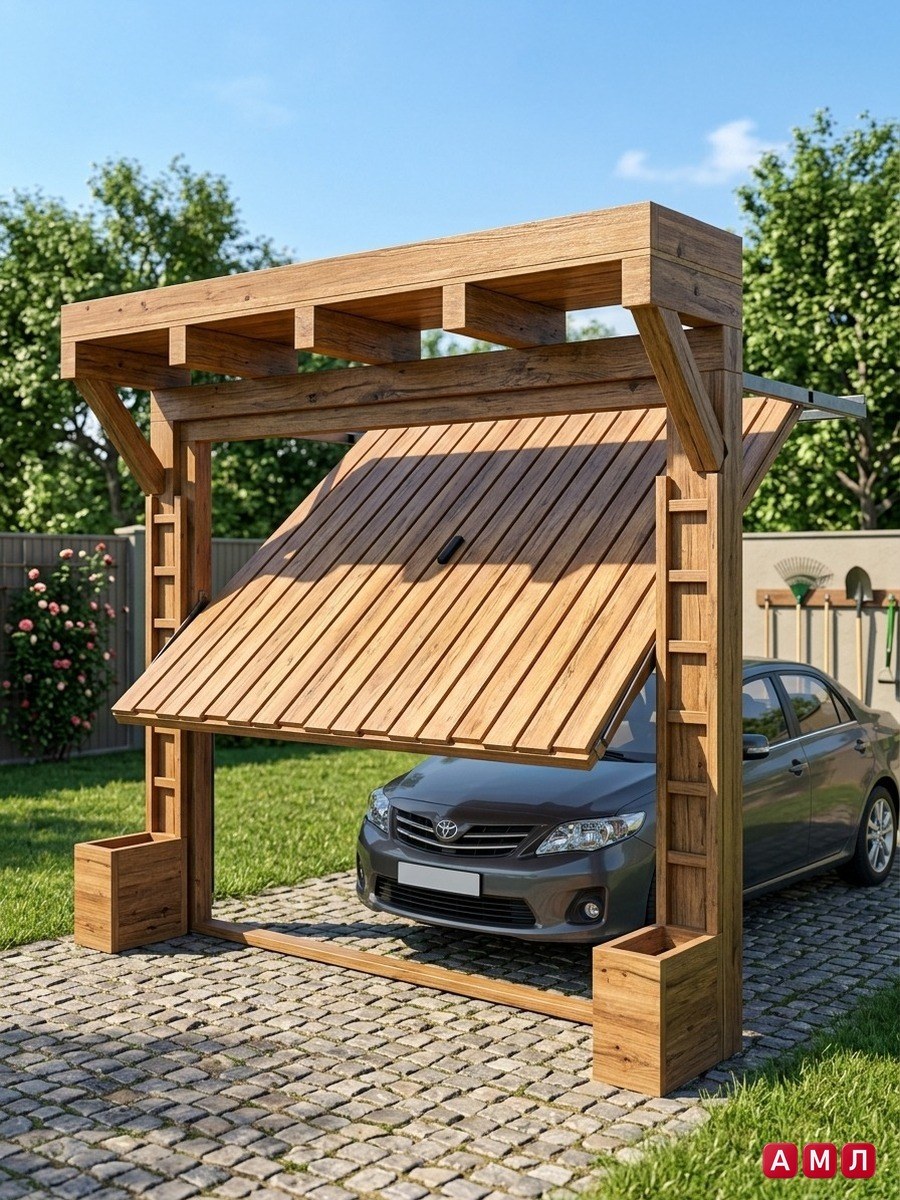

Отделка у всего дерева одна: масло-воск, на брусе портала оттенка ореха, на кромках обзола тёмный. Доска с обзолом даёт полотну тот вид, который на фото напоминает старый амбар, а не гаражную секцию из профлиста.

Узел первый: коробка и шины

Всё начинается с порога и двух стоек коробки. Перепад основания по ширине проёма должен быть не больше 3 мм, иначе полотно закроется со щелью внизу с одной стороны. Стойки крепят к основанию анкерными болтами, а расстояние между ними проверяют внизу, посередине и вверху: разница допускается в пределах 2 мм. Коробку обязательно мерят крест-накрест рулеткой. Если диагонали разошлись больше чем на 3 мм, потом этого уже не выбрать, и полотно будет цеплять стойку.

На перемычку и заднюю траверсу садятся направляющие шины. Они должны быть параллельны, с одинаковым расстоянием между осями у перемычки и у траверсы, допуск те же 2 мм, и строго горизонтальны. Шина с уклоном заставит полотно самопроизвольно катиться в одну сторону, а непараллельные шины дадут перекос и заедание.

Узел второй: рычаги и пружины на стойках

Самое ответственное место ворот это шарнир рычага и пружина на стойке коробки. Рычаг держит полотно сбоку и задаёт траекторию, пружина компенсирует вес. Если пружина слабая, полотно тяжело поднимать и оно падает вниз. Если тугая, оно рвётся вверх и не хочет закрываться. Настройку делают после навески полотна, постепенно, проверяя его в трёх положениях.

Хорошо собранные ворота проходят мимо стоек коробки с зазором около 10 мм в любом положении. Этот зазор нужен не только для хода: дерево зимой и летом немного меняет размер, и без запаса полотно начнёт тереться о стойку в сырую погоду. Замок с ригелями заходит в стойки коробки, поэтому их отверстия размечают уже по навешенному полотну, а не заранее.

Перед зимой стоит пройтись по шарнирам и пружинам, проверить затяжку болтов М8 и посмотреть, не появился ли люфт. Подъёмные ворота прощают многое, но не разболтанный рычаг.

Готовый проект ПроектСам на эти ворота избавляет от самой нервной части: размеры коробки, шин и рычагов уже согласованы между собой на сборочном листе, а каждый узел показан крупным планом. Проект «Подъёмные гаражные ворота 3x2.8 м из дерева» на сайте ПроектСам.

Разрез: как полотно уходит под шины

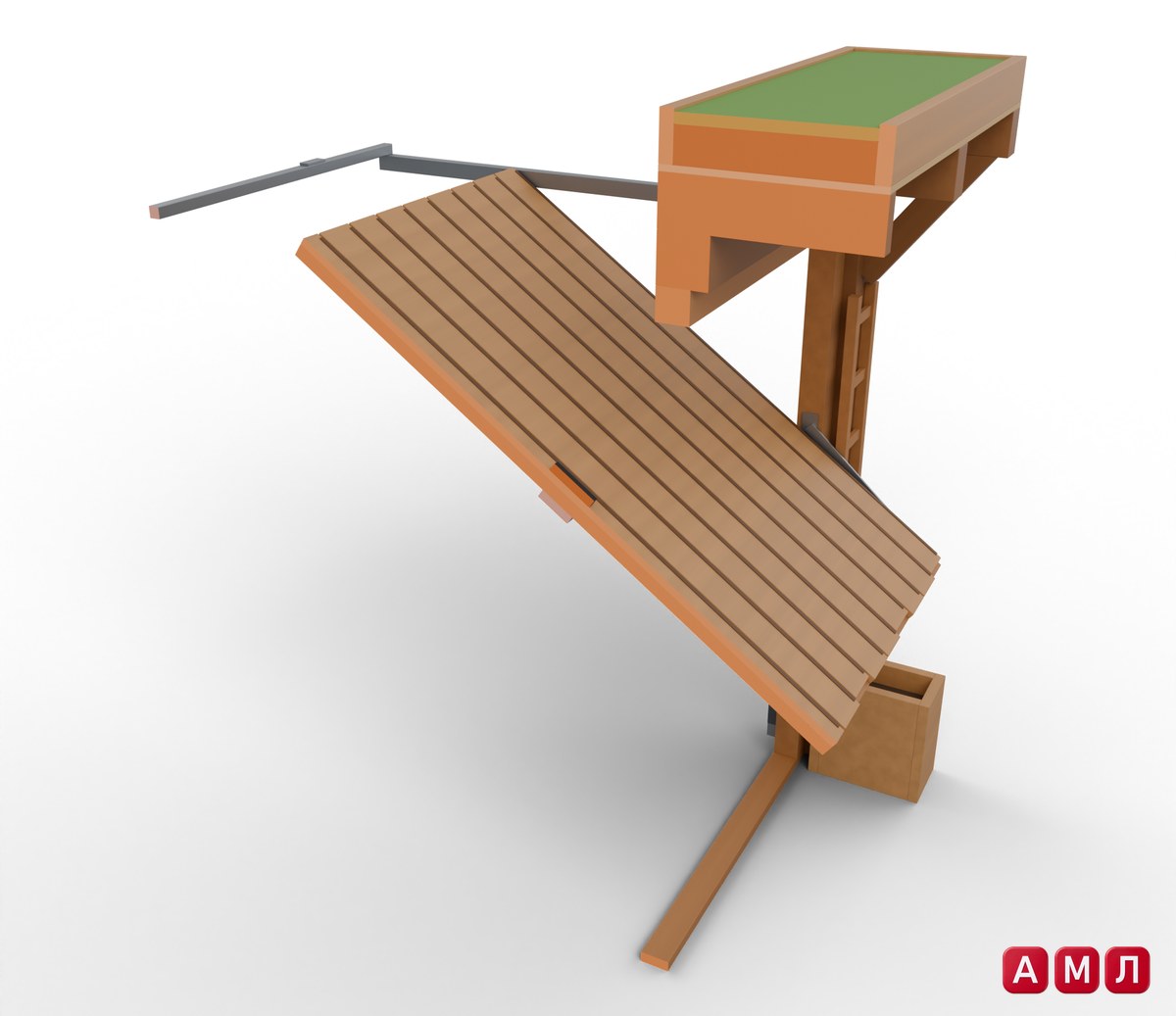

На кадре в разрезе ворота показаны в момент подъёма. Полотно наклонено, его верх уже уехал по горизонтальной шине назад, а низ поднимается на рычагах вдоль стойки. В полностью открытом положении полотно ложится почти горизонтально под шинами, так что по высоте проезд остаётся свободным.

Над коробкой видно устройство козырька. Консоли из бруса выходят вперёд от ригеля портала, на них лежит фанерный настил, по краю стоят борта ящика. Внутри послойно мембрана, светлый слой субстрата и сверху зелёный растительный мат. Подкос упирается в стойку портала и держит консоль снизу. У основания стойки стоит ящик-кашпо, а вдоль стойки шпалера в виде лесенки для вьющихся растений.

Обратите внимание на распределение нагрузки: основной вес козырька с мокрым грунтом через консоли и подкосы приходится на массивные стойки портала и ригель. Коробка с шинами и полотном рядом, в одном узле со стойкой портала, но не служит опорой для зелёной кровли, поэтому механика не перекашивается, когда грунт напитывается водой или снегом.

Узел третий: портал и козырёк под зелёной кровлей

Стойки портала из бруса 150х150 стоят на П-образных анкерах с бетонным упором. Низ бруса поднят над землёй на 20-30 мм, чтобы торец не стоял в воде: это главное условие долгой жизни массивной стойки. Брус такой длины весит около 35 кг, его поднимают вдвоём и сразу фиксируют струбцинами. Верх стойки портала выводят в одну плоскость с верхом перемычки коробки, проверяя рейкой.

Ригель портала ставят строго по уровню, допуск 2 мм, иначе козырёк уйдёт с уклоном вбок. Передние торцы всех консолей выравнивают по натянутому шнуру. Подкос должен прилегать обоими торцами без щелей: зазор больше 2 мм под мокрым грунтом даст прогиб.

• Торцы фанеры перед укладкой пропитывают маслом, грунт сверху лежит мокрым полгода.
• В переднем борту сверлят два сливных отверстия 20 мм на уровне мембраны.
• Мембрану кладут цельным полотном без стыков.
• Субстрат берут лёгкий, с керамзитом: садовая земля намокнет и перегрузит консоли.

Сборочный лист: габариты и привязка к месту

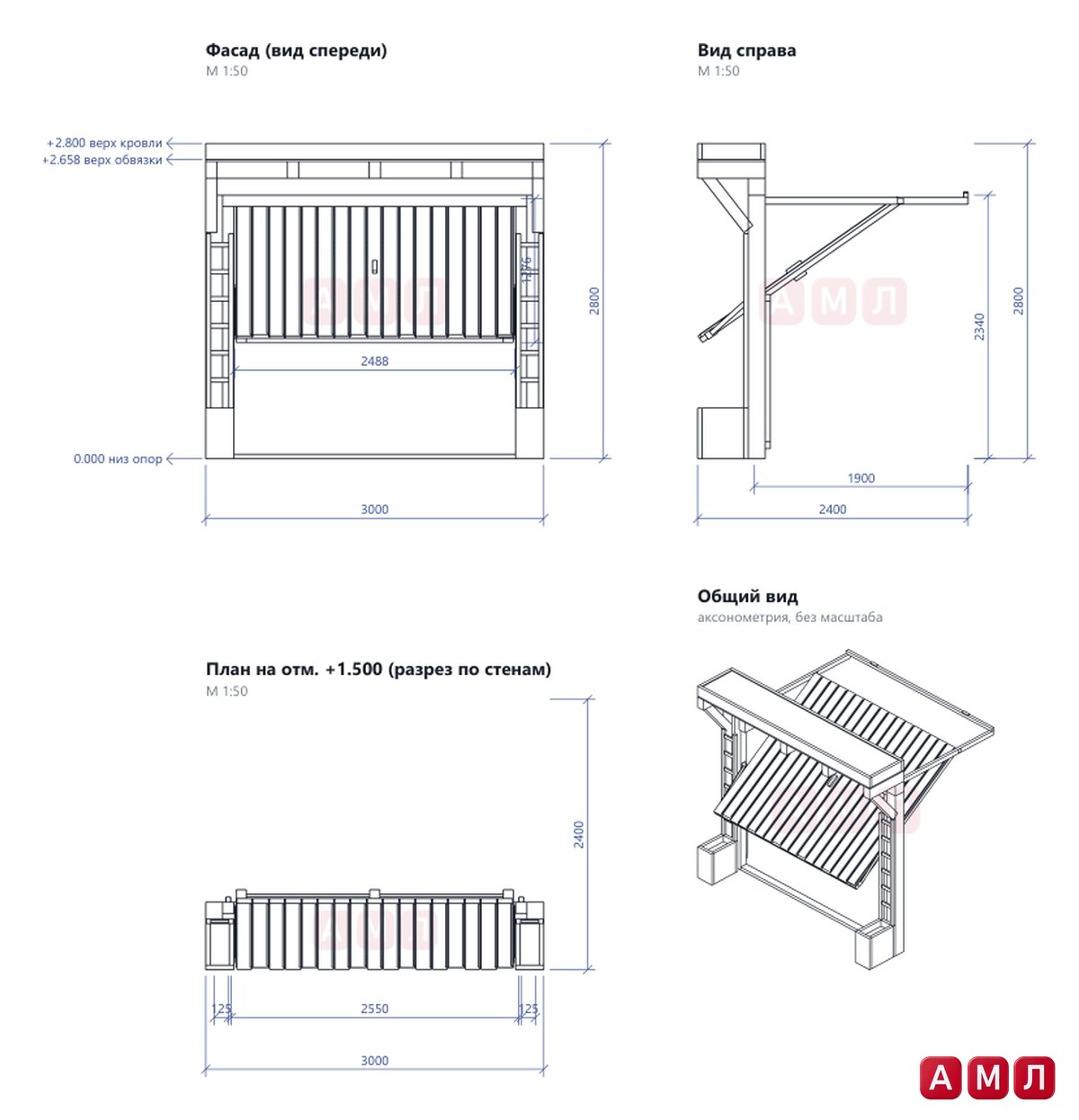

На сборочном листе ворота показаны в четырёх видах: фасад, вид справа, план на отметке полтора метра и аксонометрия, масштаб 1:50. Отметки идут от низа опор, отдельно показаны верх обвязки и верх кровли козырька. По фасаду видно полотно с вертикальной обшивкой и лесенки-шпалеры по бокам, по виду справа хорошо читается, насколько шины выходят назад за коробку.

Это главное, что нужно учесть до разметки. Общий габарит портала 3 метра по ширине, проём между стойками коробки около 2,5 метра, а шины с траверсой уходят назад почти на 1,9 метра. Значит, за воротами должно быть свободное место под шинами, без веток, проводов и стены сарая.

Разметку начинают с оси проёма: от неё в обе стороны откладывают стойки коробки, затем портала, и проверяют диагонали прямоугольника. Основание под порогом выравнивают заранее, ведь именно здесь заложен допуск в 3 мм.

Порядок работ и что сделать до морозов

Сборка идёт в 11 шагов, и логика у них такая: сначала то, что задаёт геометрию, потом тяжёлое, потом механика.

1. Порог и стойки коробки, перемычка и шины.
2. Стойки и ригель портала.
3. Консоли, подкосы, настил и борта козырька.
4. Мембрана, субстрат и растительный слой.
5. Полотно с обшивкой, навеска на рычаги.
6. Пружины, замок, ручка, кашпо и шпалеры.

В конце октября реально собрать коробку, портал и козырёк с мембраной, а полотно навесить уже в морозы, это работа без мокрых процессов. Очитковый мат лучше раскатать весной, когда он сможет укорениться. До этого настил под мембраной защищён, а сливные отверстия не дадут воде застояться.

Проверка готовых ворот: диагонали коробки равны, шины горизонтальны и параллельны, полотно стоит само и проходит мимо стоек с зазором, козырёк без прогиба, вода уходит через слив, ригели замка заходят в стойки.

Частые вопросы

Можно ли сделать подъёмные ворота из дерева без автоматики?

Да, в этом проекте ворота механические: полотно висит на рычагах, а пружины уравновешивают его вес. При правильной настройке пружин полотно стоит само в любом положении, без упоров и фиксаторов.

Сколько места нужно за подъёмными воротами?

Шины уходят назад от коробки примерно на 1,9 метра, и в открытом положении под ними лежит полотно. Это пространство должно быть свободным по всей ширине проёма.

Выдержит ли козырёк зелёную кровлю и снег?

Козырёк опирается на массивный портал из бруса 150х150 через пять консолей с подкосами. Важно взять лёгкий субстрат с керамзитом и плотно подогнать подкосы, тогда мокрый грунт со снегом не даст прогиба.

Почему подъёмное полотно трётся о стойку?

Чаще всего коробка собрана с разными диагоналями или шины стоят непараллельно. Расхождение больше 3 мм по диагоналям уже даёт касание, поэтому геометрию проверяют до навески полотна.

Подъёмные ворота из дерева хороши ровно настолько, насколько точно собраны коробка и шины: всё остальное подстраивается под них. Если хочется пройти этот путь без перерасчётов, в проекте ПроектСам есть сборочный лист с габаритами, спецификация материалов, расчёт крепежа, 11 шагов с 3D-картинками, узлы крупным планом и 3D-модель в браузере, где можно заранее посмотреть, как полотно уходит под шины.
