Шезлонг-качалка из фанеры своими руками: как собрать лежак с козырьком

Шезлонг-качалка с козырьком над головой выглядит как дизайнерская вещь, но собирается в обычной мастерской из влагостойкой фанеры, хвойной рейки и уличной ткани. Расскажу, как устроен такой лежак длиной 2,2 метра, в каком порядке его собирать и на каких операциях чаще всего портят заготовки. Зима для этой работы самое удобное время: к весне изделие будет готово и пропитано.

Что за изделие и почему оно качается, а не стоит

Это лежак на двух фигурных боковинах, нижний край которых работает как полоз. Габарит 2200 на 850 мм, высота по верху козырька 1200 мм. Над изголовьем боковины загибаются дугой и несут козырёк, обтянутый тентовой тканью, а ноги лежат на подножке, которая в конце поднимается петлёй.

Ложе собрано из поперечных реек и повторяет изгиб тела: спинка поднята, под коленями небольшой подъём, дальше ровный участок для ног. На таком лежаке можно сидеть с книгой или лечь почти горизонтально, а мягкое качание даёт дуга полоза. Когда я первый раз качнул собранный короб, стало понятно, что вся точность изделия сидит в двух боковинах: если они одинаковые, остальное собирается почти само.

В боковинах выпилены окна: круглое у изголовья и длинное под ложем. Они облегчают деталь, дают место руке, чтобы перенести лежак, и делают силуэт лёгким. Ставят его на террасе, веранде или ровной площадке: полозьям нужна гладкая опора, на газоне качание будет неровным.

Из чего собирается лежак: фанера, рейка, берёза и ткань

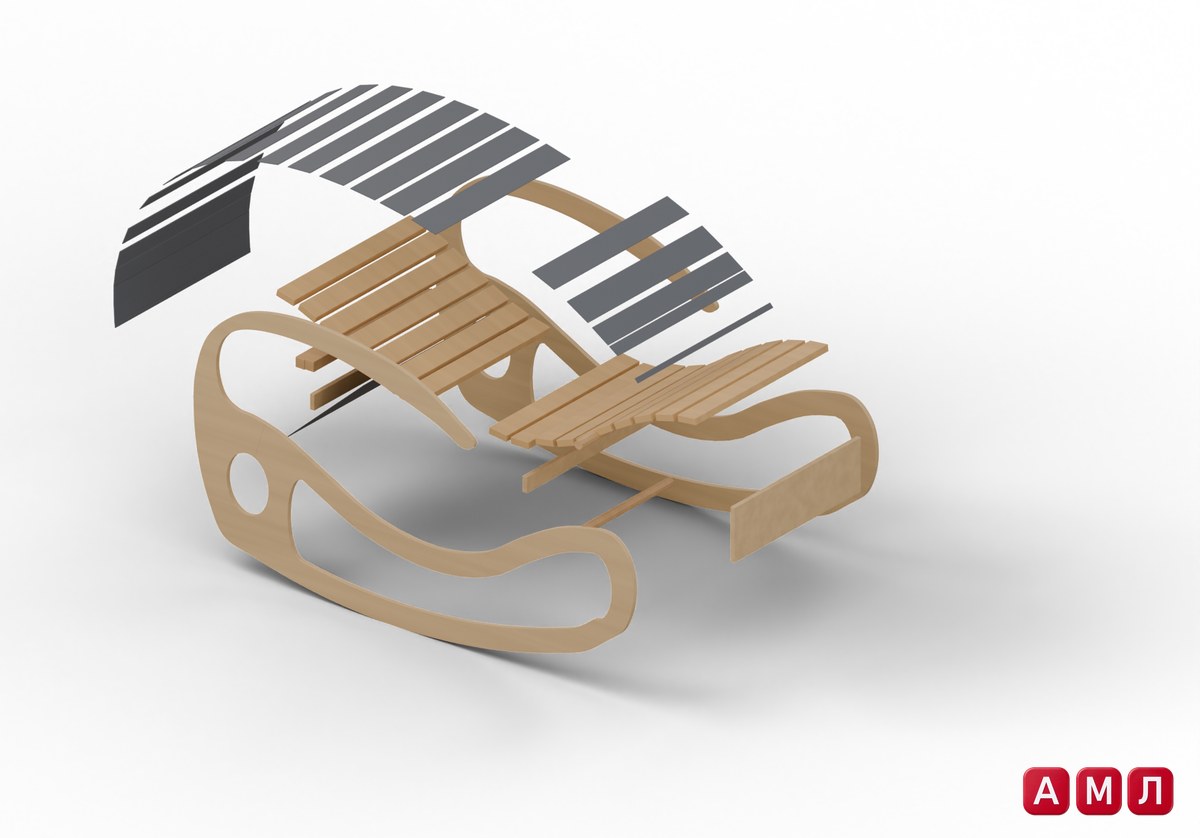

Основа изделия: берёзовая фанера ФСФ толщиной 21 мм, влагостойкая, под масло. Из неё выпиливают обе боковины, две царги под ложем и фартук подножки. На взрыв-схеме хорошо видно, что крупных фанерных деталей всего пять, и именно они задают всю геометрию.

В проекте 9 видов деталей, всего 48 штук:

• боковина фигурная, 2 шт
• царга под ложем, 2 шт
• фартук подножки, 1 шт
• поперечина полозьев круглая, 1 шт
• поперечина козырька круглая, 1 шт
• брусок спинки, 2 шт
• рейка ложа, 17 шт
• спинка тканевая, 1 шт
• полосы тента из ткани, 21 шт

Рейки хвойные строганые сечением 90 на 30 мм, камерной сушки, их покрывают маслом для террас. Бруски и круглый черенок берёзовые: берёза плотнее сосны и лучше держит шуруп в торце. Ткань двух видов: серая тентовая из полиэстера с водоотталкивающей пропиткой идёт на козырёк, тёмно-серая сетчатая на спинку. Сетка дышит и быстро сохнет после дождя.

Крепёж простой: оцинкованные саморезы с потайной головкой для реек, конфирматы под шестигранник для царг, шурупы по дереву для круглых поперечин, мебельные скобы для ткани и завязки из тесьмы, которыми тент держится на козырьке.

Боковины: здесь теряется точность

Первую боковину выпиливают лобзиком, а вторую копируют по ней фрезером с копировальной фрезой. Так проще всего получить пару одинаковых деталей. После копирования сложите обе боковины вместе и проверьте полоз: расхождение больше 1 мм даст рысканье, и лежак будет уводить в сторону при каждом качании.

Вторая важная вещь: направление волокон наружного шпона. Ведите его вдоль полоза, а не поперёк. Длинная дуга у земли работает на изгиб, и если шпон идёт поперёк, трещина появится как раз там, где боковина касается пола.

Отверстия в торцах фанеры под конфирматы сверлят ступенчатым сверлом 5/7 мм строго по центру кромки. Уход на 2 мм раскалывает слой шпона, и такое место без вклейки уже не спасти. Кромки и окна после выпиливания шлифуют: острый край на уличной мебели первым набирает влагу и облезает.

Самая неприятная ошибка в этом изделии: неудачный контур боковины, который выясняется только после выпиливания. В готовом проекте ПроектСам есть деталировка с размерами, раскрой и пошаговые 3D-картинки, поэтому форму не придётся подбирать на глаз. Проект «Кресло качалка, шезлонг для отдыха на улицу» на сайте ПроектСам.

Как устроен лежак изнутри: что держит форму

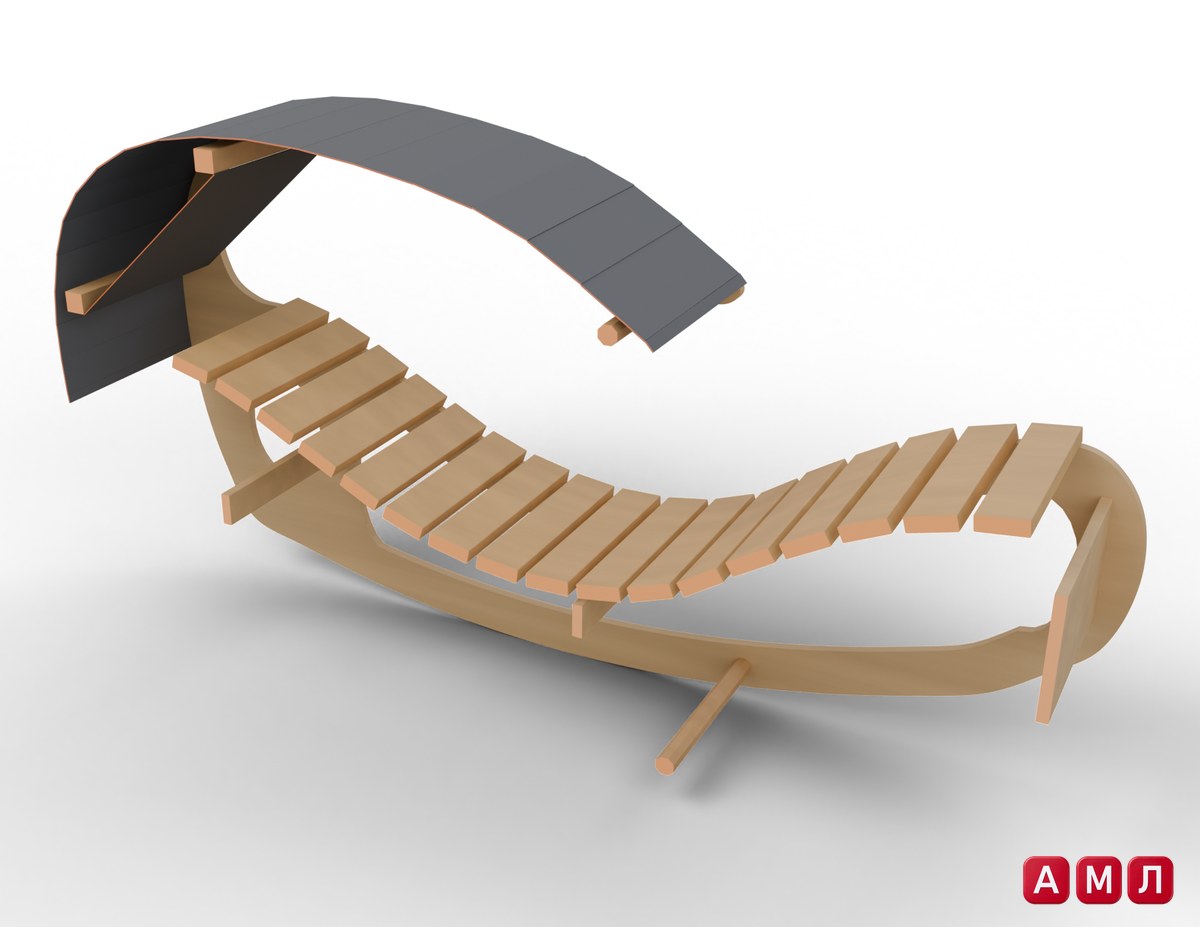

Если снять одну боковину, как на разрезе, видно, что жёсткость изделию дают не рейки, а поперечные связи. Две царги стоят между боковинами под ложем, фартук закрывает торец подножки, внизу полозья связаны круглой поперечиной. Вместе они образуют короб, который не складывается параллелограммом.

Рейки ложа лежат на кромке боковины, и каждая крепится на четыре самореза, по два с каждой стороны. Саморез ведут строго в центр кромки: наклон больше 5 градусов выводит его на плоскость фанеры. Конец рейки ставят заподлицо с наружной плоскостью боковины, выступ больше миллиметра будет цеплять одежду.

Наверху, под дугой козырька, стоят бруски спинки и круглая поперечина. По ним идёт тент: полосы ткани ложатся по дуге и крепятся скобами и завязками. Тканевая спинка натянута от нижнего бруска и даёт мягкую опору плечам там, где рейки были бы жёсткими.

Круглые поперечины из черенка крепят шурупом в торец. Перед этим сверлят пилотное отверстие 4 мм на глубину 70 мм, иначе берёзовый черенок расколется вдоль.

Габариты на сборочном листе и разметка до первого реза

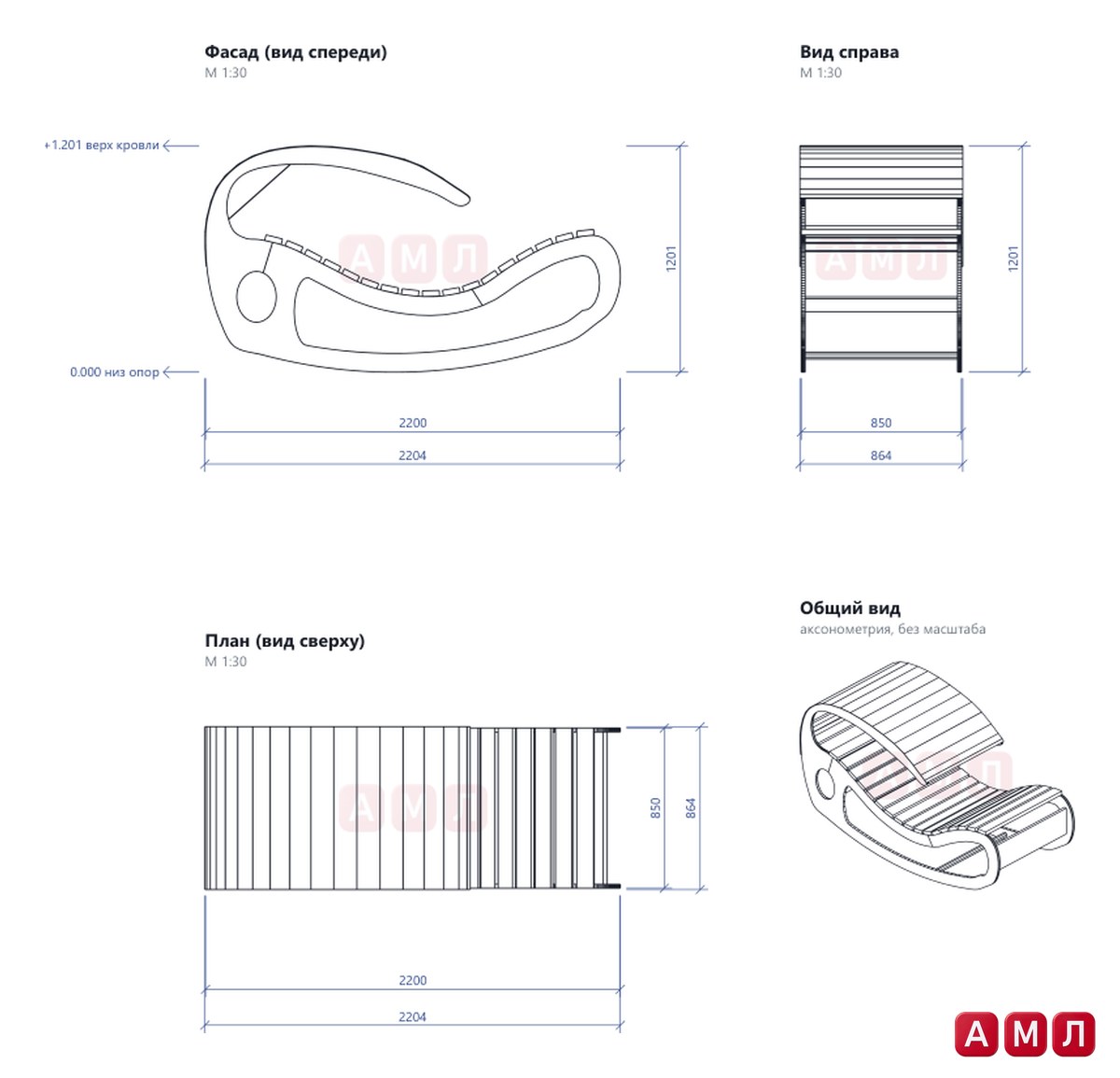

На сборочном листе изделие показано в масштабе 1:30 в трёх видах: фасад, вид справа и план сверху, плюс общий вид в аксонометрии. По фасаду длина 2200 мм по корпусу и 2204 мм с выступающими элементами, по виду справа ширина 850 мм и 864 мм с выступами. Высота от низа полозьев до верха козырька 1201 мм.

Эти цифры нужны и для выбора места. К длине лежака прибавьте запас на качание и проход вокруг, иначе изголовье будет задевать стену веранды, а петля подножки ноги гостей.

Главная разметка в этом изделии: внутреннее расстояние между боковинами. Оно должно быть одинаковым по всей длине, поэтому его проверяют в трёх местах, у изголовья, посередине и у ног. Круглые поперечины отпиливают по месту именно под этот размер. Если поперечина длиннее, она распирает боковины, если короче, остаётся зазор под шурупом.

На плане видно, что рейки идут поперёк с равным шагом. Перед креплением разложите их насухо: если последний зазор получается больше 30 мм, раздвиньте остальные, а не оставляйте щель у края.

Порядок сборки за девять шагов

В проекте сборка разбита на девять шагов, и порядок здесь важен: сначала жёсткий короб, потом ложе, ткань в самом конце.

1. Боковины: выпиливание, копирование, шлифовка.
2. Царги и фартук на первую боковину, каждая строго под 90 градусов.
3. Вторая боковина на царги.
4. Нижняя поперечина между полозьями.
5. Бруски капюшона и козырёк.
6. Рейки спинки и сиденья.
7. Рейки ложа и подножки.
8. Тканевая спинка.
9. Тент на козырёк.

Угол царги проверяйте угольником до затяжки второго конфирмата, потом поправить его уже не получится. Верхний брусок выставляют по уровню поперёк: перекос сразу заметен на натянутой ткани спинки. Последнюю рейку подножки ставят не дальше 10 мм от начала скругления петли.

После четвёртого шага поставьте короб на ровный пол и качните. Полозья должны касаться пола одновременно, а готовое изделие качается плавно и само возвращается в покой. Перекос видно сразу, и исправить его сейчас проще, чем после семнадцати реек.

Из инструмента понадобятся лобзик, фрезер с копировальной фрезой, шлифмашина, дрель-шуруповёрт, ступенчатое сверло, мебельный степлер, угольник, рулетка и уровень. Сварки и сложной столярки здесь нет.

Отделка и зимовка: как сохранить лежак на годы

Фанеру, рейку и берёзовые детали покрывают маслом, лучше до сборки, чтобы пропитались торцы и места под рейками. Кромки фанеры промасливают особенно тщательно: влага идёт в шпон именно через торец.

В конце октября такой лежак пора убирать под крышу. Тент снимается быстро, достаточно развязать тесьму, а сетчатую спинку можно оставить, если изделие зимует в сухом сарае. Под снегом на открытой площадке полозья месяцами стоят во влаге, и масло к весне придётся обновлять целиком.

Если строите с нуля, зима как раз подходит: боковины можно выпилить и отшлифовать в гараже или мастерской, а с первым теплом пропитать детали, собрать короб и натянуть ткань.

Частые вопросы

Какую фанеру взять для кресла-качалки на улицу?

В этом лежаке используется берёзовая фанера ФСФ 21 мм: она влагостойкая и держит крепёж в кромке. Фанера ФК для улицы не подходит, её клей не рассчитан на постоянную влагу. Все торцы после резки нужно пропитать маслом.

Можно ли оставить шезлонг на улице на зиму?

Лучше убрать его под навес или в сарай, а тент снять. Фанера ФСФ переносит влагу, но месяцы под снегом и талой водой съедают отделку, и весной придётся снова шлифовать и пропитывать.

Почему качалка уводит в сторону при качании?

Чаще всего боковины получились разными по дуге полоза или встали с перекосом. Сложите боковины вместе: разница больше 1 мм уже заметна. Проверьте и расстояние между боковинами по всей длине.

Какой инструмент нужен, чтобы сделать лежак-качалку?

Лобзик, фрезер с копировальной фрезой для второй боковины, шлифмашина, шуруповёрт и ступенчатое сверло под конфирматы. Для ткани нужен мебельный степлер, для контроля угольник, рулетка и уровень.

Лежак-качалка с козырьком собирается из понятных материалов, без сварки и сложных соединений, но требует аккуратности в боковинах и разметке. Чтобы не тратить вечера на подбор кривой полоза и подсчёт крепежа, можно взять за основу готовый проект ПроектСам: сборочный лист с видами, спецификация материалов, раскрой, девять шагов сборки с 3D-картинками, узлы крепления и 3D-модель в браузере. Зимой спокойно выпилите детали, а весной лежак уже встанет на террасу.
