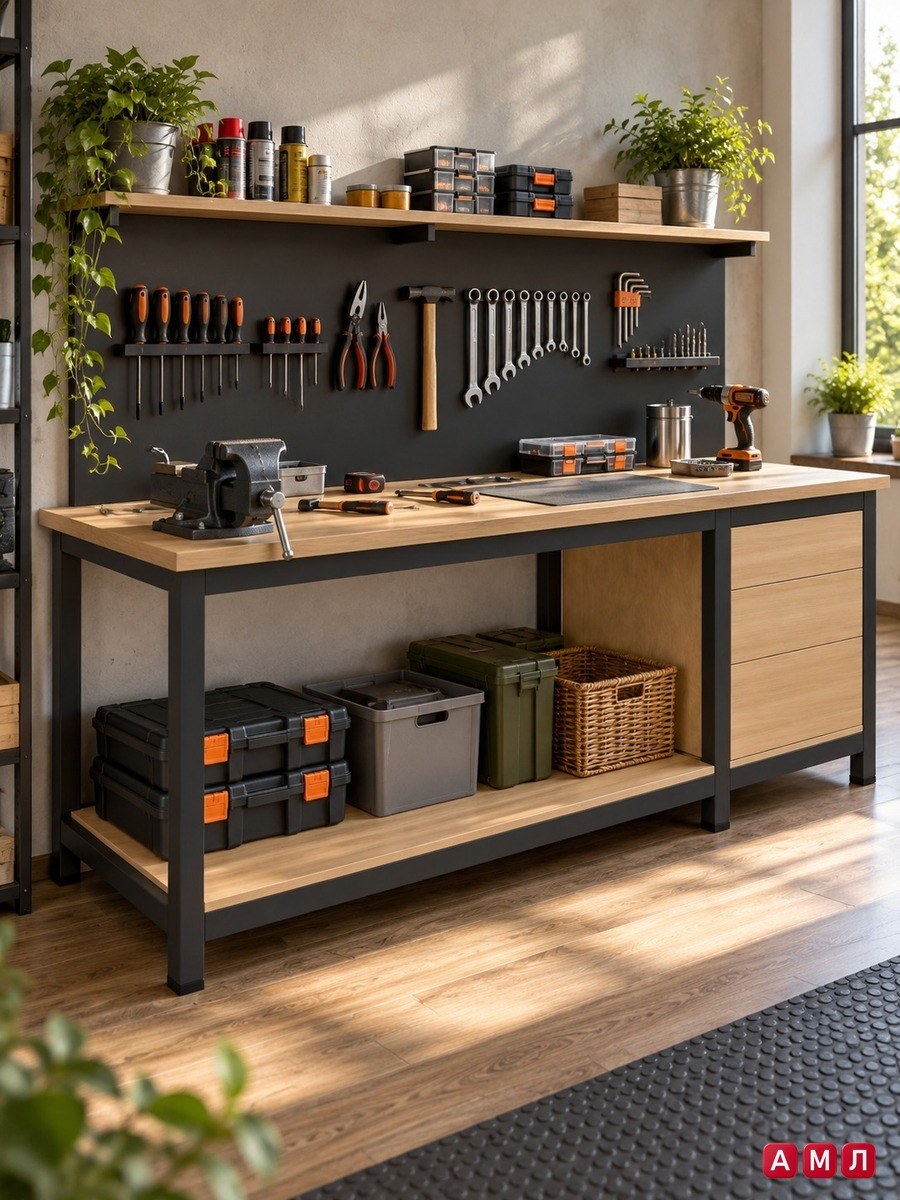

Слесарный верстак из профильной трубы своими руками: опыт сборки на 2,4 метра

Рассказываю, как собирается слесарный верстак длиной 2,4 метра на каркасе из профильной трубы, с тумбой на три ящика, задним экраном и полкой. Без сварки, на болтах и уголках, с честным списком мест, где рама норовит уйти в перекос, и с советами, что успеть, пока в гараже ещё не холодно.

С чего всё началось: старый стол качался под тисками

Обычная история: в гараже стоит стол из чего было, на нём тиски, и при каждом движении напильником вся конструкция ходит. Ящиков нет, инструмент лежит кучей, ключ на 13 ищешь по пять минут. Когда терпение кончилось, я сформулировал себе требования к новому верстаку.

• Длина такая, чтобы на одном конце стояли тиски, а на другом можно было разложить деталь.
• Металлический каркас, который не качается и не боится масла.
• Тумба с ящиками под мелочь, открытая полка под кейсы.
• Экран сзади, чтобы развесить ключи и отвёртки перед глазами.

В итоге получился верстак 2400 мм в длину, 850 мм в глубину и 1500 мм в высоту вместе с экраном и верхней полкой. Рабочая поверхность при этом на привычной высоте около 90 см.

Из чего он собран

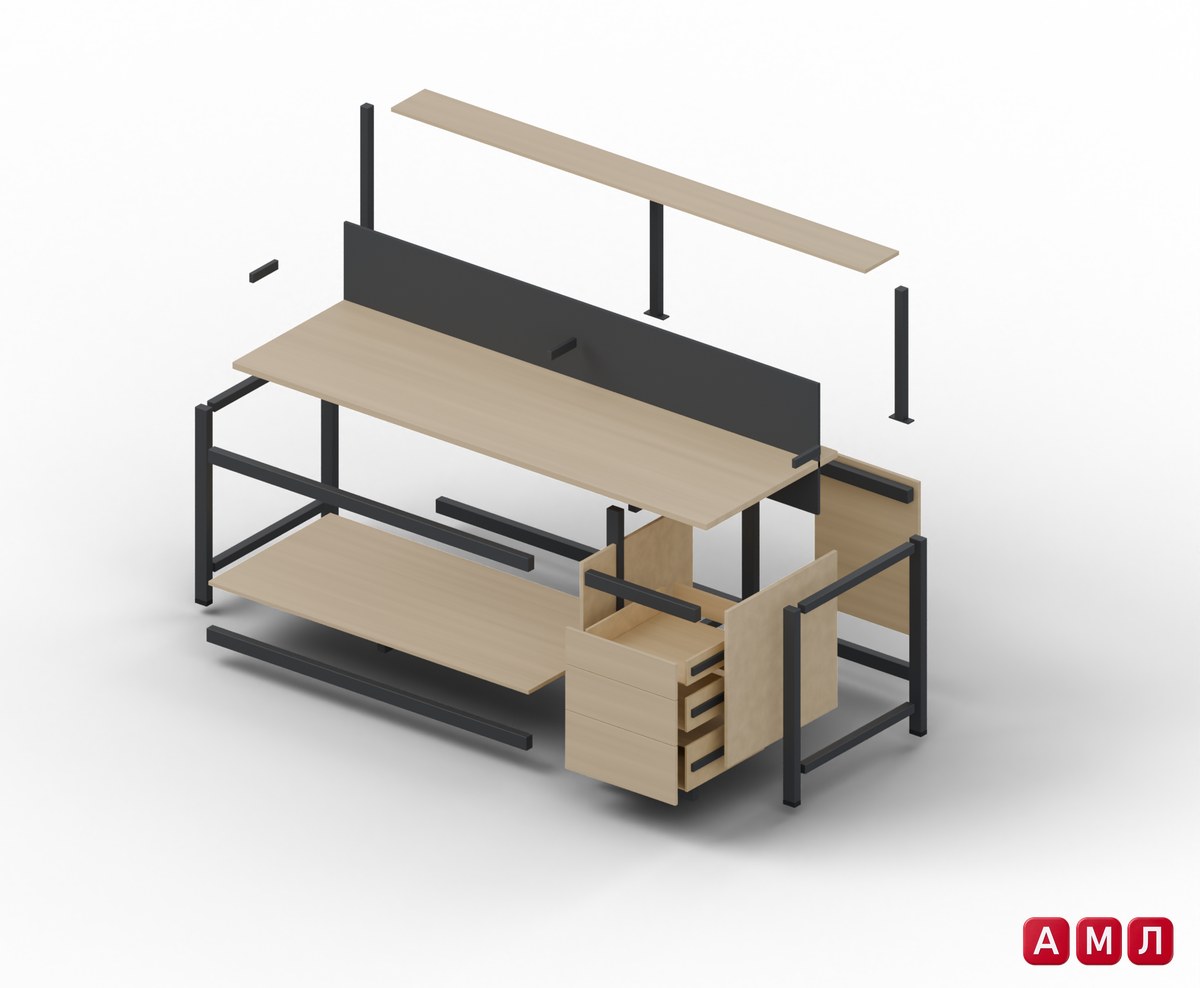

Каркас собран из профильной трубы двух сечений, 60×40 и 40×40, покрытой порошковой краской цвета графит. Шесть стоек, восемь поперечных обвязок, длинные и короткие продольные. На взрыв-схеме видно, что каркас по сути состоит из трёх рам, которые потом связываются продольными трубами.

Деревянная часть из берёзовой фанеры ФК трёх толщин: 30 мм на столешницу, 18 и 12 мм на полки, тумбу и ящики. Фанера светлая, под матовым лаком. Задний экран из ЛДСП цвета антрацит 16 мм с кромкой ПВХ, на нём тёмный фон, и инструмент на нём хорошо читается.

Под каждой стойкой регулируемая опора М10, сталь с резиной. Всего в верстаке 26 видов деталей, 69 штук.

• Соединения каркаса: стальные соединительные уголки, болты с гайками и шайбами.
• Торцы труб: закладные гайки с заглушками.
• Фанера к металлу: саморезы по металлу с прессшайбой.
• Короб тумбы: конфирматы, саморезы по дереву, влагостойкий столярный клей ПВА.

Рамы и обвязка: здесь решается, будет ли верстак ровным

Первые два шага, три рамы и продольная обвязка, самые важные. Сварки в проекте нет, и это одновременно плюс и ловушка. Плюс в том, что не нужен сварочный аппарат и каркас можно разобрать при переезде. Ловушка в том, что болтовое соединение затянуть криво очень легко, а потом перекос уже не убрать.

Что я делал и что советую:

• Собираю раму на ровном полу и до затяжки болтов меряю расстояние между стойками по внутренним граням вверху и внизу.
• Сверяю диагонали рамы, допуск 2 мм.
• Затягиваю болты крест-накрест, как колесо машины, а не по кругу.
• После продольной обвязки кладу длинный уровень вдоль и поперёк: верх всех пролётов в одной плоскости, допуск 1 мм на метр.

Если на этом этапе поторопиться, дальше всё пойдёт вкривь: столешница ляжет с зазором, ящики начнут заедать, а экран встанет не вертикально.

Как верстак устроен в разрезе

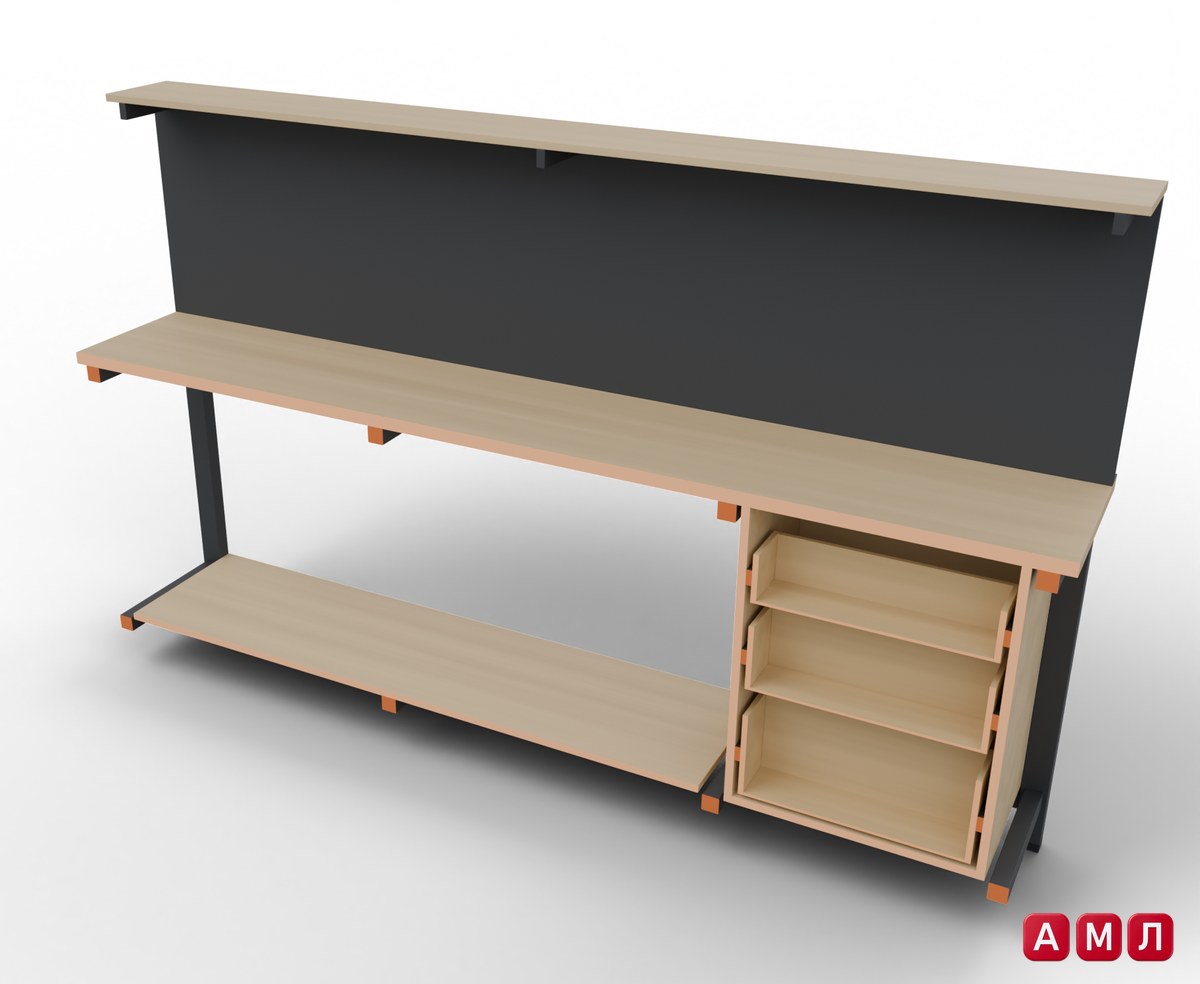

На кадре в разрезе хорошо видно, как дерево работает вместе с металлом. Столешница лежит на верхних обвязках и крепится к ним снизу. Нижняя полка опирается на нижние обвязки на всю длину, поэтому под неё можно смело ставить тяжёлые кейсы и ящики с метизами.

Справа тумба: короб из фанеры, внутри три ящика на направляющих. Между коробом и боковиной тумбы оставлен зазор ровно под толщину направляющей. Это главный размер всей тумбы: больше миллиметра люфта, и ящик уже не держится, меньше, и он заклинит.

Сзади на стойках стоит тёмный экран, сверху над ним длинная полка на консолях. Стойки экрана встают на столешницу через стальные фланцы, поэтому экран не болтается от удара по полке.

В проекте крупно разобраны пять узлов: угол каркаса со стойкой, обвязками и столешницей, нижняя полка и дно тумбы на средней стойке, направляющая ящика, стойка экрана на столешнице и консоль верхней полки.

Мне сильно помогло то, что все размеры, раскрой фанеры и расчёт крепежа были заранее сведены в одном проекте ПроектСам. Не пришлось вымерять каждую трубу по месту и бегать за болтами в середине сборки. Проект «Верстак слесарный 240 см. на каркасе из профильной трубы с тумбой» на сайте ПроектСам.

Столешница и полки: как не испортить фанеру саморезом

Столешница из фанеры 30 мм крепится к трубе снизу. Тут легко ошибиться с длиной самореза: возьмёшь чуть длиннее, и остриё выйдет на рабочую поверхность. В проекте длина подобрана под толщину листа, и отступать от неё не стоит.

Перед первым саморезом я выставил одинаковый свес столешницы со всех сторон и замерил рулеткой по четырём углам, допуск 2 мм. Потом прижал лист струбцинами к обвязке и только тогда сверлил. Без струбцин саморез приподнимает фанеру над трубой, и между ними остаётся щель, которая потом гудит под молотком.

Саморезы ставятся с отступом от края трубы и с шагом около 30 см. Чаще не нужно, реже уже начинает играть край полки.

Размеры на сборочном листе

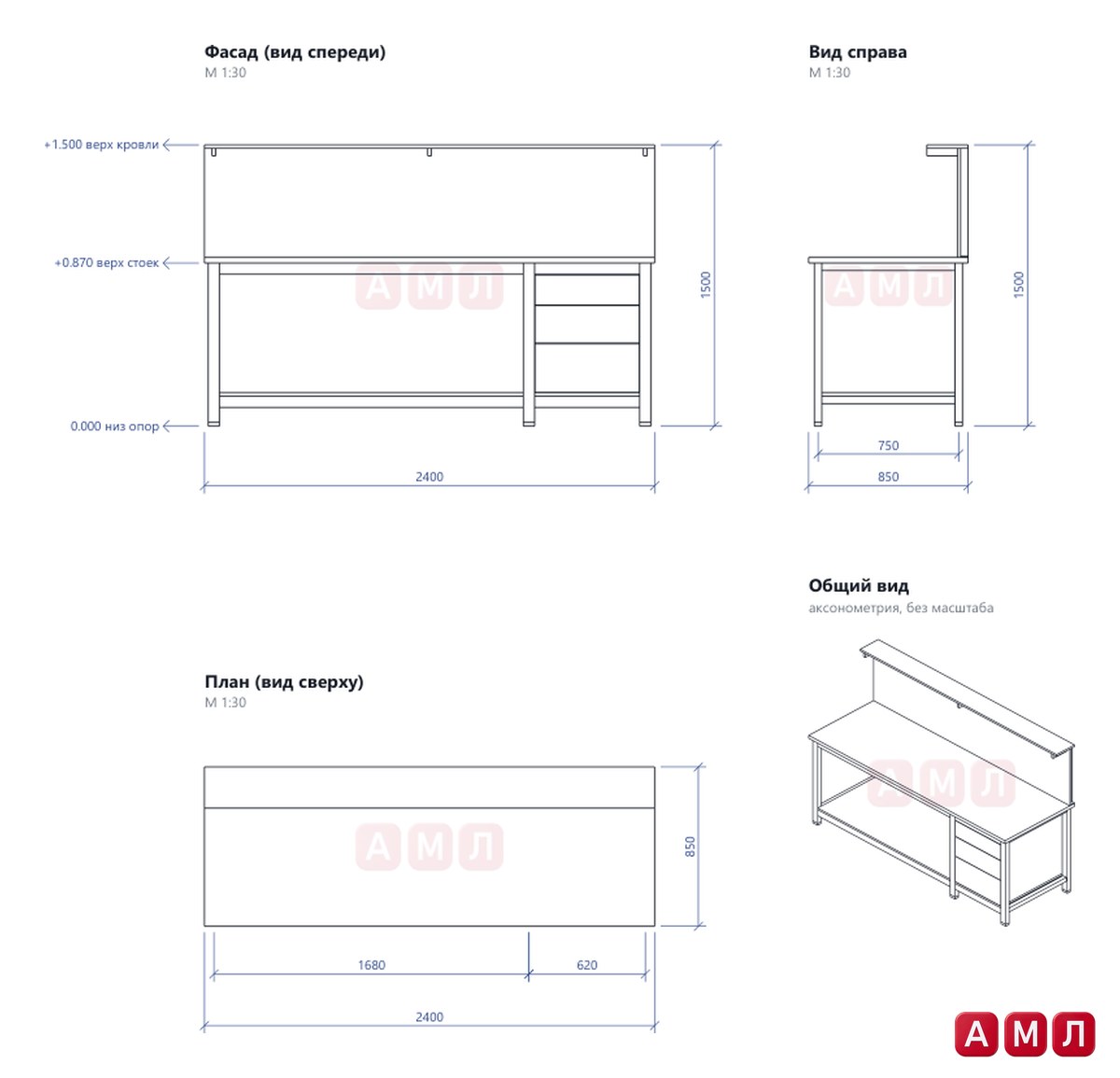

Сборочный лист состоит из фасада, вида справа, плана сверху и общего вида в аксонометрии, масштаб 1:30. На фасаде отмечены низ опор, верх стоек на 0,87 м и общий верх на 1,5 м.

По плану видно, как делится длина: слева открытая часть около 1,7 метра под ноги и нижнюю полку, справа тумба шириной около 0,6 метра. Вид справа показывает, что столешница глубиной 850 мм шире каркаса, и свес спереди даёт место для струбцины или тисков.

Перед сборкой тумбы я проверил её внутренний проём в трёх местах: вверху, посередине и внизу. Размер должен совпасть везде, иначе направляющие встанут не параллельно. Заднюю стенку ставил по угольнику до затяжки конфирматов: она задаёт прямой угол всему коробу.

Ящики, фасады и последние мелочи

Ящики собираются отдельно и вставляются на направляющие. Направляющие одной пары размечаются от дна тумбы, а не от соседней пары, допуск полмиллиметра. Если мерить от соседней, ошибка копится, и верхний ящик в итоге садится криво.

Фасады я выставлял на прокладках из картона толщиной 3 мм. Все щели получаются одинаковыми без рулетки. Верхний фасад не доходит до верхней обвязки на несколько миллиметров, иначе он цепляет трубу при открывании.

Порядок сборки целиком такой:

1. Три рамы каркаса.
2. Продольная обвязка.
3. Нижняя полка и дно тумбы.
4. Короб тумбы.
5. Столешница.
6. Ящики и направляющие.
7. Фасады ящиков.
8. Стойки и задний экран.
9. Верхняя полка и отделка.

Из инструмента: дрель-шуруповёрт, свёрла по металлу нескольких диаметров, сверло под конфирмат, лобзик или фрезер, ключи на 10, 13 и 17, струбцины, угольник, уровень на метр, рулетка и шлифмашина.

Почему собирать лучше сейчас, до холодов

В неотапливаемом гараже зимой работать с деревом неудобно. Клей ПВА при минусе не схватывается, лак сохнет сутками, а фанера, занесённая с мороза в тепло, может покрыться конденсатом. Поэтому деревянную часть, тумбу и ящики, разумно собрать и покрыть лаком, пока в гараже плюс.

Каркас из окрашенной трубы холода не боится, но болты на морозе затягивать неприятно, а пол в гараже зимой иногда ведёт. Тут спасают регулируемые опоры: шесть штук, и каждую можно подкрутить. Финальная проверка простая: верстак стоит на всех опорах без качания, столешница горизонтальна вдоль и поперёк, ящики выдвигаются до упора, а экран и полка не шатаются от нажатия рукой.

Частые вопросы

Можно ли сделать металлический верстак без сварки?

Да, в этом проекте каркас из профильной трубы соединяется болтами, гайками и стальными уголками. Главное собрать раму на ровном полу и затягивать болты крест-накрест после проверки диагоналей.

Какая фанера нужна на столешницу верстака?

Здесь стоит берёзовая фанера ФК толщиной 30 мм под матовым лаком. Тонкий лист под тисками и ударами молотка быстро прогибается, а толстую фанеру можно снять и заменить, не трогая каркас.

Какой высоты делать верстак в гараже?

В этом проекте верх стоек на 0,87 м, и рабочая поверхность получается около 90 см, это удобная высота для работы стоя. Регулируемые опоры позволяют подстроить её на несколько сантиметров и выровнять верстак на неровном полу.

Почему ящики верстака заедают?

Чаще всего из-за разного зазора между коробом и боковиной или из-за направляющих одной пары на разной высоте. Направляющие размечают от дна тумбы, а проём проверяют вверху, посередине и внизу.

Слесарный верстак из профильной трубы выглядит простой вещью, но ровным он получается только при аккуратной сборке рам и тумбы. Если хочется пройти этот путь без пересчётов, в проекте ПроектСам собраны сборочный лист, раскрой, список закупки, расчёт крепежа, девять шагов с картинками и подсказками, узлы крупным планом и трёхмерная модель в браузере. Остаётся выбрать выходные, пока в гараже ещё тепло.
