Стол и скамейки для сада своими руками: дерево и ковка без типичных ошибок

Комплект из стола, двух скамеек со спинками и стула на кованых опорах выглядит солидно, но большая часть проблем у таких наборов появляется не в ковке, а в простых вещах: шаблоне, зазорах и плоскости. Разберу, как устроен этот набор из лиственницы и стального профиля, и где новички чаще всего ошибаются. Сварку и окраску удобно сделать зимой в гараже, чтобы весной остались только доски и масло.

Что входит в набор и сколько места он займёт

В набор входят стол 1800 на 1200 мм высотой 760 мм, две скамейки со спинками и подлокотниками вдоль длинных сторон и отдельный стул с торца. Высота сиденья у скамеек и стула 440 мм: это обычная посадочная высота для стола такой высоты.

Вместе с мебелью набор занимает площадку примерно 2,4 на 2,4 метра. Под неё нужна ровная твёрдая поверхность: плитка, настил или утрамбованная отсыпка. На газоне узкие стальные полосы опор продавят дёрн, и стол начнёт качаться уже через месяц.

Деревянных деталей в наборе меньше, чем кажется. Основная работа металлическая: 25 видов деталей и 141 штука в сумме, причём больше половины из них приходится на завитки, волюты и полосы опор.

Материалы и детали: лиственница, полоса и профильная труба

Деревянная часть из строганой доски лиственницы. Её тонируют морилкой под тик и покрывают маслом для террас. Лиственница смолистая и плотная, на улице держится заметно дольше сосны, но и тяжелее, поэтому доски крепят надёжным крепежом, а не гвоздями.

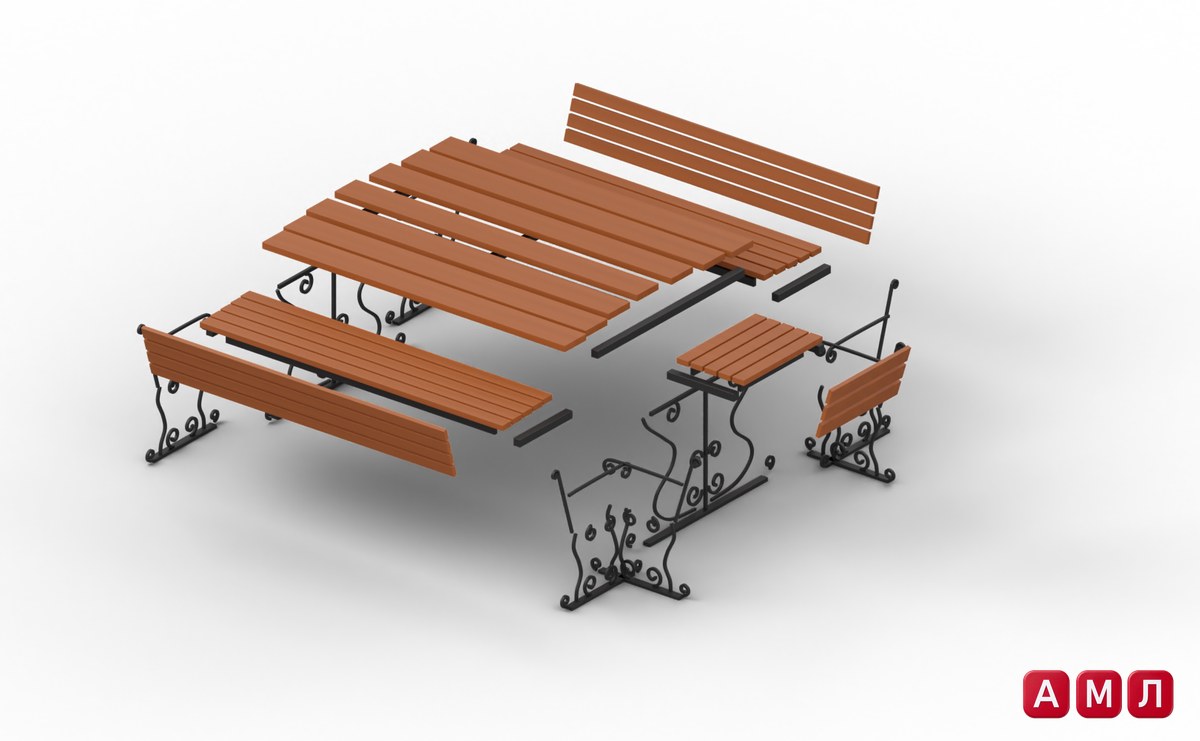

Металл трёх видов: стальная полоса для завитков и нижних опор, квадрат и профильная труба для стоек, поперечин и связей. Всё грунтуется и красится чёрной матовой краской по металлу. На взрыв-схеме видно, как набор раскладывается на узлы:

• две кованые опоры стола с центральной стойкой, верхней планкой и нижней полосой
• завитки опор стола: боковые волюты, верхние, средние в форме сердца, нижние и пятки
• три поперечины под столешницу и продольная стяжка
• семь досок столешницы
• шесть боковин сидений с ножками-волютами и завитками
• стойки спинок и подлокотники с завитками
• опоры сидений, продольные связи, рейки сидений и спинок

Крепёж: нержавеющие потайные саморезы по металлу с крыльями для досок, болты М8 с гайкой и двумя шайбами, болт М8 в приварную гайку стяжки и мебельные болты с гайкой для реек.

Ошибка первая: опоры, сваренные на глаз

Самая частая беда кованых столов: две опоры чуть разные. Разница по высоте больше 2 мм даёт качающуюся столешницу, и никакие подкладки это потом не лечат. Поэтому обе опоры варят на одном шаблоне, разложенном на ровном столе или листе.

Центральную стойку ставят строго под 90 градусов к нижней полосе. Проверяйте угольником до прихватки, а не после: прихваченную стойку ещё можно поправить, проваренную уже нет. Завитки сначала гнут на трубогибе или оправках, примеряют к шаблону и только потом прихватывают к стойке.

С боковинами скамеек похожая история. Одну пару для каждой скамьи варят зеркально, стойка спинки у обеих должна оказаться на одной стороне шаблона. Наклон стойки спинки 17 градусов проверяют угломером до проварки: если боковины разойдутся по углу, рейки спинки при затяжке начнёт ломать.

Завитки и наклоны спинок проще всего испортить, если гнуть их без шаблона. В готовом проекте ПроектСам каждая деталь опор вынесена на отдельный чертёж с размерами, а сборка расписана по шагам с 3D-картинками. Проект «Набор садовой мебели: стол и лавочки для улицы» на сайте ПроектСам.

Как устроен стол изнутри: от кованой опоры до доски

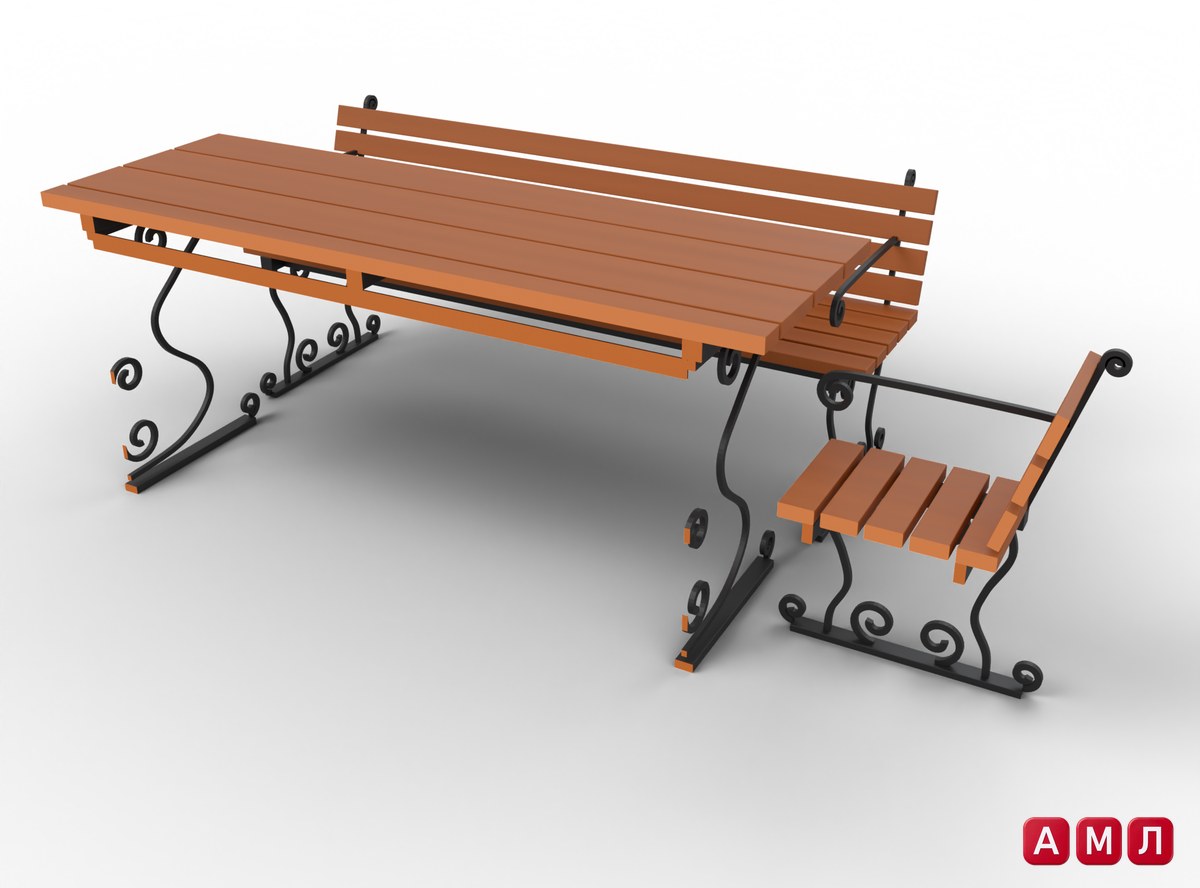

На разрезе видно, что стол держится на двух независимых опорах. Внизу каждой лежит стальная полоса, на ней центральная стойка с завитками по сторонам, сверху планка, на которую ложатся поперечины. Завитки здесь не только декор: они связывают стойку с полосой и не дают опоре складываться вбок.

Опоры между собой соединяет продольная стяжка. Она крепится болтом М8 в приварную гайку, поэтому стол можно разобрать на зиму и перевезти. Поверх стоят три поперечины из профиля, к ним снизу через металл саморезами с крыльями пришиты доски столешницы.

Скамейки устроены по тому же принципу. Две кованые боковины несут опоры сиденья, между ними продольные связи, на опорах лежат рейки сиденья, а к наклонным стойкам болтами притянуты рейки спинки. У стула то же самое в уменьшенном виде.

Ошибка вторая: столешница без зазоров и не в плоскости

Доски столешницы кладут с зазором 10 мм и держат его проставками по всей длине. Без зазора вода стоит на столе, доска набухает, коробится и начинает давить на соседнюю. Весной талая вода тоже уходит в щели, а не стоит на досках льдом.

Годовые кольца на торцах досок чередуют: одна доска дугой вверх, соседняя дугой вниз. Если положить все одинаково, столешница через сезон выгнется корытом.

Перед раскладкой досок проверьте основание. Верх трёх поперечин должен лежать в одной плоскости: положите правило на ребро, просвет не больше 1 мм. Диагонали подстолья по верху поперечин должны совпасть с точностью 3 мм, иначе доски лягут веером, и ровного края не будет.

Габариты на сборочном листе и разметка скамеек

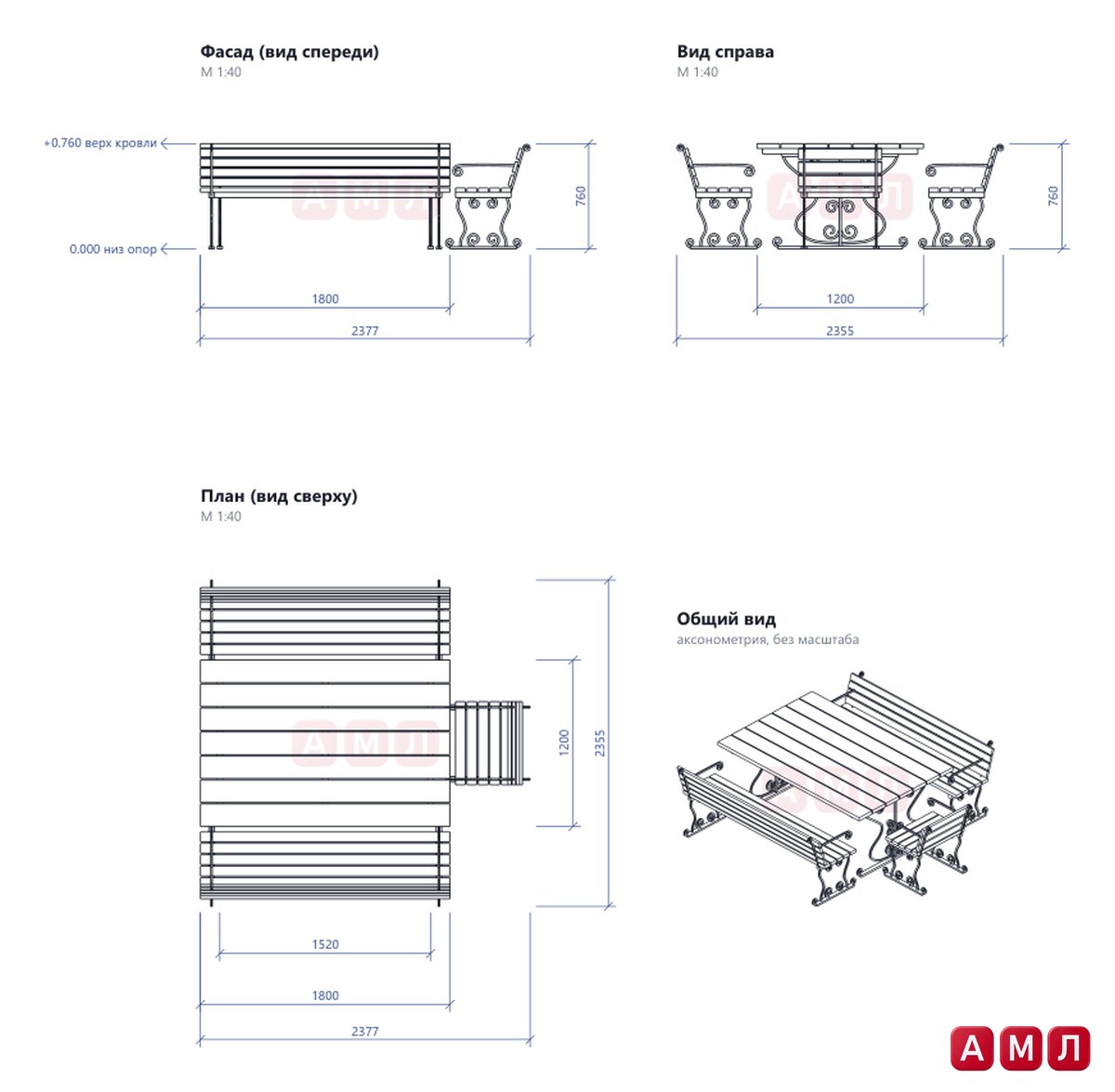

Сборочный лист показывает набор в масштабе 1:40: фасад, вид справа, план сверху и общий вид в аксонометрии. Стол 1800 на 1200 мм, высота 760 мм от низа опор. Вместе со скамейками и стулом набор в плане занимает 2377 на 2355 мм, этим размером и стоит размечать площадку.

По плану хорошо видно, что скамейки стоят вплотную к длинным сторонам стола, а стул с торца. Ноги сидящих проходят под столешницей, поэтому опоры стола вынесены ближе к краям, а не в центр.

При сборке скамеек каркас проверяют так же, как подстолье. Верх опор и связей в одной плоскости, правило поперёк должно лечь без качания. Диагонали каркаса в плане совпадают до 3 мм. Переднюю рейку сиденья ставят первой по кромке опоры, остальные от неё по проставке. Свес 80 мм за опору одинаков с обеих сторон: разметьте его карандашом до первого самореза.

Нижнюю рейку спинки поднимают на 40 мм над сиденьем, чтобы в этом зазоре не копились листва и вода. Отверстия в стойке сверлят по рейке по месту, а не по разметке, тогда рейка не скручивается при затяжке.

Порядок работ и что успеть до весны

Сборка в проекте идёт в десять шагов:

1. Кованые опоры стола.
2. Подстолье.
3. Столешница.
4. Боковины скамей.
5. Каркас скамей.
6. Сиденья скамей.
7. Спинки скамей.
8. Каркас стула.
9. Сиденье стула.
10. Спинка стула и отделка.

Удобнее разделить работу на два сезона. Зимой в гараже сваривают все опоры и боковины, зачищают швы болгаркой лепестковым кругом, грунтуют и красят. Краска по металлу при минусе ложится плохо, поэтому окраску делают в тёплом помещении.

Доски лиственницы тоже можно заготовить заранее и держать под крышей в штабеле на прокладках. Морилку и масло наносят весной, когда древесина сухая и на улице выше плюс десяти. Дерево пропитывают в два слоя, отдельно торцы и места под крепежом.

Из инструмента понадобятся сварочный инвертор с электродами 2-3 мм, трубогиб или оправки, болгарка, шуруповёрт, дрель со свёрлами по металлу 6,5 и 8,5 мм, ключи на 10 и 13, уровень, угольник и рулетка.

Частые вопросы

Какое дерево лучше для садового стола на улице?

Лиственница считается одной из лучших пород для уличной мебели: плотная, смолистая и устойчивая к влаге. Её всё равно пропитывают маслом в два слоя и обязательно обрабатывают торцы.

Какой зазор нужен между досками столешницы?

В этом проекте доски кладут с зазором 10 мм. Он нужен, чтобы вода уходила со стола, а доска могла немного разбухать без коробления.

Можно ли сделать кованую садовую мебель без кузницы?

Да, завитки здесь гнут из полосы на трубогибе или оправках, а затем сваривают инвертором. Главное условие: общий шаблон для парных деталей, тогда опоры получатся одинаковыми.

Нужно ли убирать садовую мебель из металла и дерева на зиму?

Лучше разобрать стол по стяжке и убрать набор под навес. Если он остаётся на улице, проверьте весной краску на металле и подновите масло на досках.

Этот набор не требует кузнечного горна, но требует дисциплины: один шаблон на парные опоры, проверка углов до проварки, зазоры и плоскость под столешницей. Если не хочется вычислять завитки и наклоны с нуля, можно опереться на готовый проект ПроектСам. В нём есть сборочный лист с видами, спецификация металла и досок, деталировка, раскрой, расчёт крепежа, узлы крепления, десять шагов сборки и 3D-модель в браузере. Зимой можно спокойно сварить опоры, а весной поставить стол на террасу.
