Угловой садовый диван под навесом 2 на 2 м своими руками: ошибки новичков

Угловой диван под собственной крышей это почти беседка, только проще и быстрее: четыре стойки, двускатный навес и мягкое место на двоих-троих. Ниже разбираю, как устроена такая конструкция 2 на 2 метра в стиле шале и на каких шагах новички чаще всего ошибаются. Большинство этих ошибок незаметно в день сборки и всплывает только через сезон.

Что получается в итоге и где это поставить

Навес стоит на четырёх стойках из бруса 150х150 с подкосами по всем сторонам, сверху обвязка, стропила и двускатная кровля из гибкой черепицы. Под ним угловой диван из двух секций, которые сходятся на ящике для подушек, с наклонной спинкой и подлокотниками на открытых концах. Габарит в плане 2000 на 2000 мм, высота по коньку около 2,2 метра.

Стиль шале здесь держится на массивности: толстые стойки, крупные подкосы, широкие лобовые доски, всё пропитано маслом цвета ореха. Такой уголок хорошо смотрится у стены дома, у забора или в дальней части сада, где хочется спрятаться от солнца и мелкого дождя.

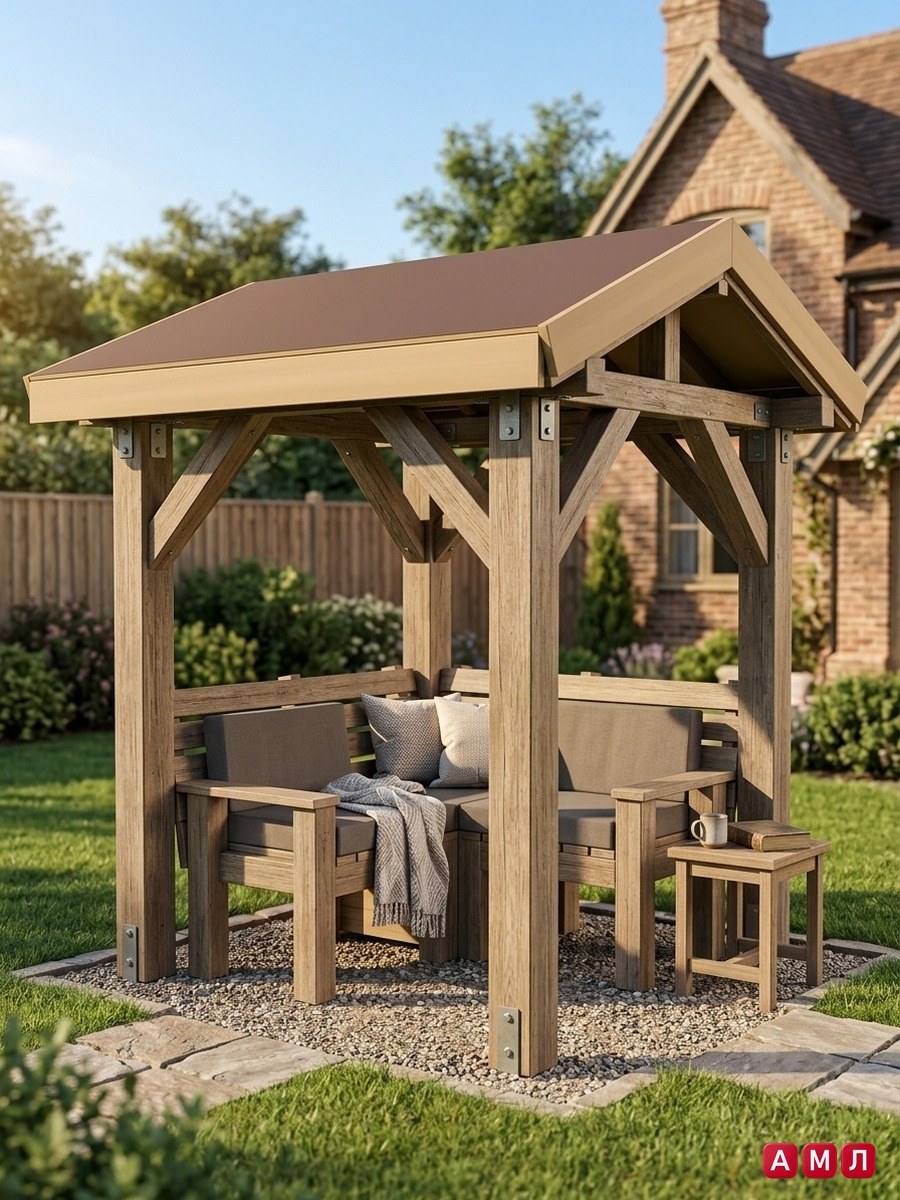

Площадку под навес лучше подготовить заранее: ровную, с отводом воды, например засыпанную гравием, как на фото готового изделия. Стойки здесь не закапывают, они стоят на металлических опорах, поэтому основание должно держать анкеры.

Материалы и детали: что придёт в закупку

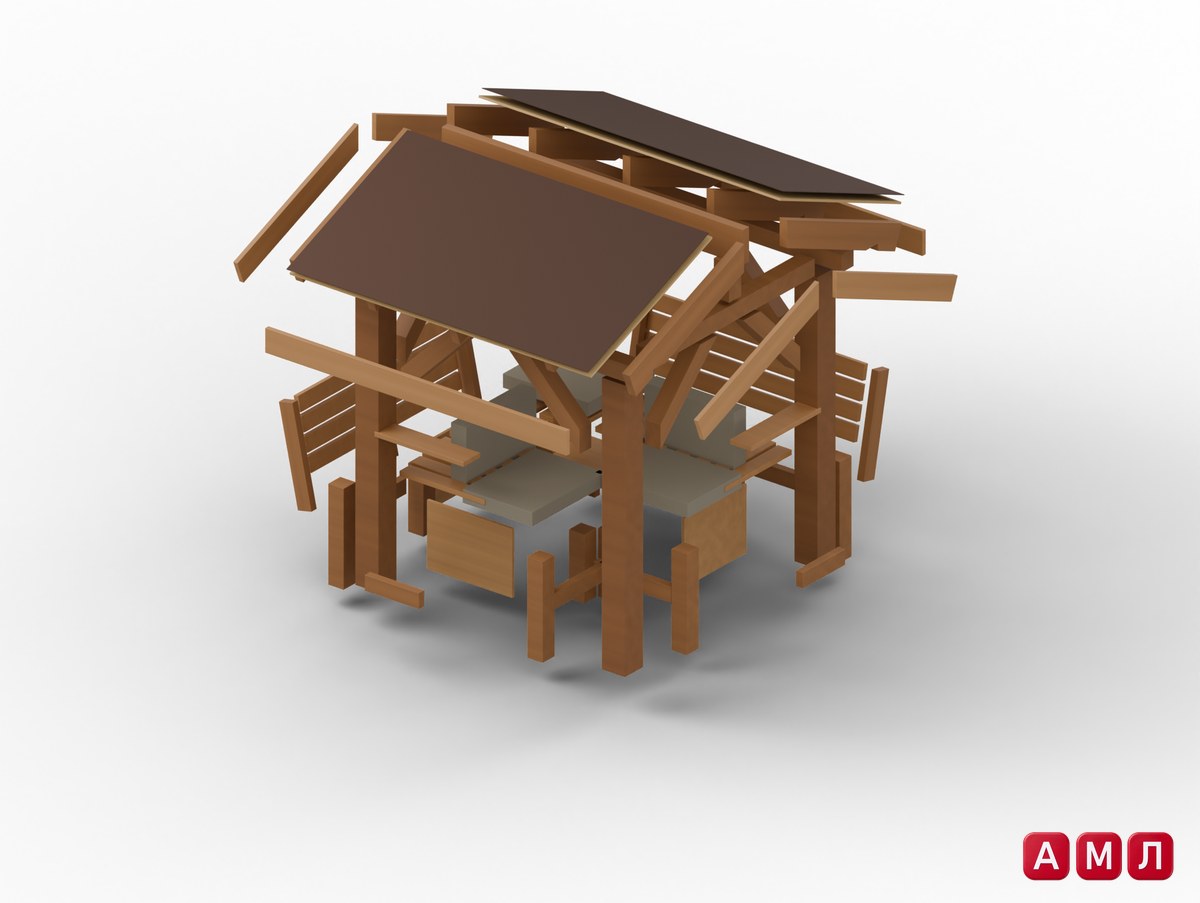

Всего в проекте 27 видов деталей, по количеству 102 штуки. На взрыв-схеме видно, что навес и диван собираются как два отдельных изделия: сначала каркас с кровлей, потом мебель под ним.

• Навес: 4 стойки, 2 продольные обвязки, 2 поперечные затяжки, 8 подкосов, 2 бабки, коньковая доска, 10 стропил.
• Кровля: 2 лобовые доски, 4 ветровые доски, 2 листа настила OSB-3 12 мм, гибкая черепица тёмно-коричневого цвета.
• Диван: 4 ножки секций, 4 ножки подлокотников, царги, 12 реек сиденья, 6 стоек спинки.
• Ящик: 4 стенки, дно из фанеры ФСФ 18 мм на брусках, крышка из 5 досок на планках.
• Мягкая часть: подушки из поролона плотностью 25 кг на кубометр в чехлах из уличной ткани.

Брус для стоек грубого строгания, остальное хвойное камерной сушки, доска строганая. Всё дерево идёт под антисептик и масло: для каркаса цвета ореха, для сиденья террасное.

Ошибка первая: каждая стойка выставлена сама по себе

Самая частая история: каждую стойку поставили по уровню, а квадрата не получилось. Стойки работают только вместе, поэтому сначала проверяют диагонали квадрата по их осям, разница не больше 5 мм. Иначе обвязка не ляжет на торцы, и её придётся подтёсывать.

Вторая половина той же ошибки касается высоты. Перед укладкой обвязки верх всех четырёх стоек выводят в один уровень, перепад больше 3 мм потом виден по коньку. Каждую стойку выставляют по уровню сразу с двух соседних граней и временно раскрепляют доской-укосиной.

Опоры П-образные, на анкерах М12. Это лучше, чем закопанный в землю брус: торец не гниёт, а стойку при необходимости можно снять. Но анкер требует прочного основания, на рыхлую подсыпку его не ставят.

Ошибка вторая: конёк и стропила на глаз

Продольные обвязки должны быть строго параллельны, с одинаковым расстоянием по осям у обоих концов. Коньковая доска ложится точно по оси навеса, на равном удалении от каждой обвязки, и проверяется уровнем по всей длине: перекос в 3 мм даст волну на кровле.

Уклон скатов в проекте 22 градуса. Первую пару стропил проверяют угломером и только потом пилят остальные по шаблону. Зарубку на обвязку делают неглубокой, не больше 50 мм, иначе стропило ослабнет как раз над опорой. Подкосы должны прилегать торцами без щелей, а не держаться на одних саморезах.

Новички любят стягивать узлы чем есть. Здесь крепёж подобран под нагрузку: глухари 10х200 и 10х160 с шайбой, усиленные уголки, длинные саморезы 6х140. Замена глухаря обычным саморезом экономит пять минут и стоит жёсткости всего навеса.

Если не хочется самому подбирать уклон, шаблон стропил и посадку дивана между стойками, в готовом проекте ПроектСам всё это уже сведено на сборочном листе, а сборка показана по шагам. Проект «Угловой садовый диван под навесом 2x2 м в стиле шале» на сайте ПроектСам.

Как устроен навес изнутри: разрез по стойкам

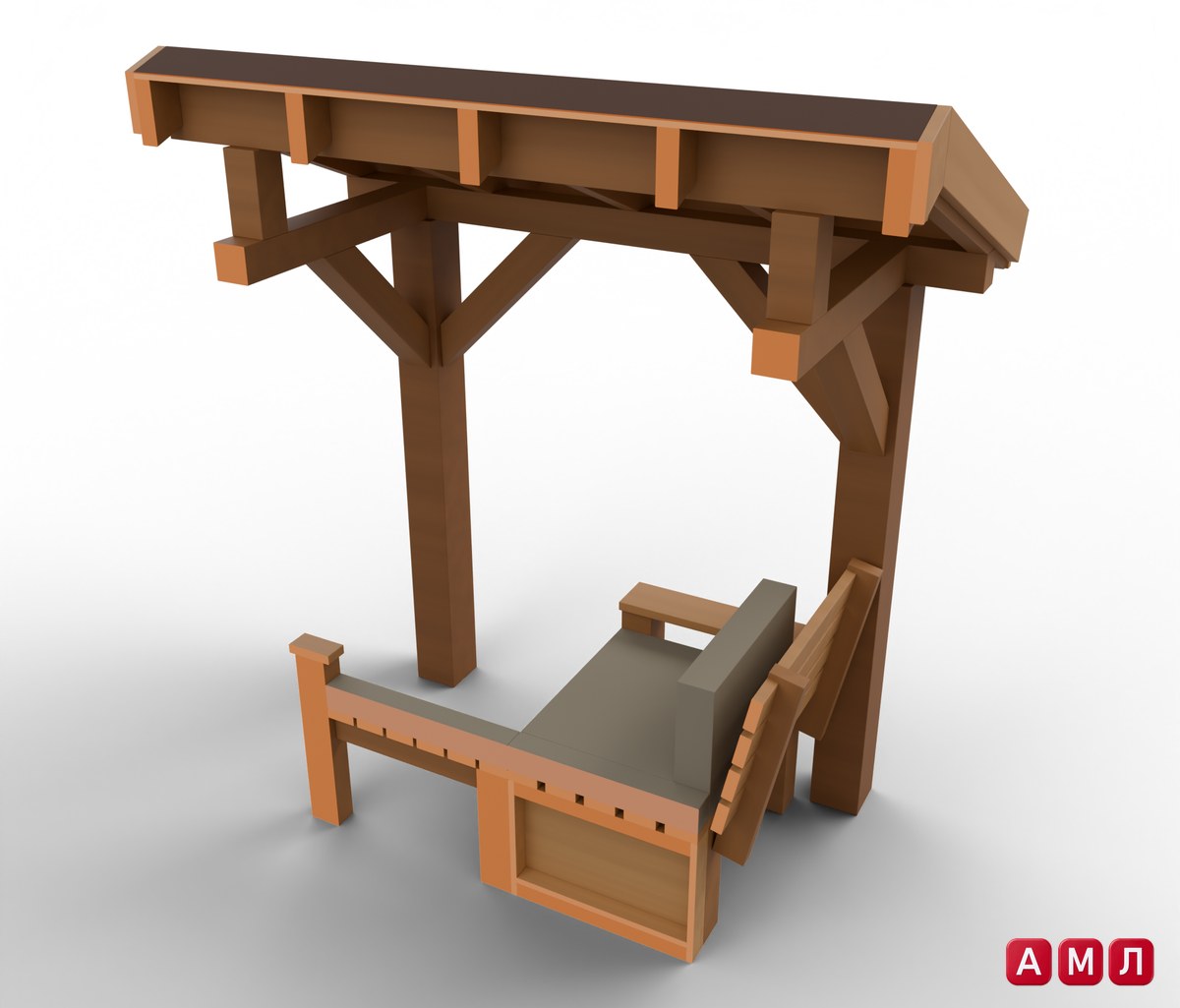

На разрезе видно, что держит конструкцию. Стойка, обвязка и подкос образуют жёсткий треугольник, подкосы расходятся от стойки в обе стороны, поэтому навес не складывается от бокового ветра. Над обвязкой стропила с лобовой доской, сверху настил и кровельный слой.

Внизу хорошо читается устройство дивана. Секция стоит на своих ножках, сиденье набрано из реек по царгам, в углу ящик со стенками из фанеры, под крышкой место для подушек. Спинка наклонная, набрана из досок и опирается на царгу. Подлокотник лежит на высокой ножке на открытом конце секции, со стороны ящика все ножки низкие.

Секции дивана стягивают с ящиком, это отдельный узел проекта. Благодаря этому три части работают как одна мебель и не расползаются, когда на угол садятся сразу двое.

Ошибка третья: кровля в холод и OSB встык

Листы OSB кладут длинной стороной поперёк стропил и со смещением стыков, тогда скат не играет. Между листами обязательно оставляют зазор 3 мм: без него плита вспучится после первого дождя. Первый ряд черепицы выпускают за край настила на 10 мм, чтобы вода не затекала на лобовую доску.

Теперь про сезон. Гибкую черепицу кладут при температуре не ниже плюс пяти градусов, иначе клеевой слой не схватится, и ветер поднимет край. В конце октября такая погода уже не гарантирована. Разумный план: до морозов собрать стойки, обвязку и стропила, а настил с черепицей делать весной. Если OSB уже уложен, его укрывают плёнкой, чтобы плита не простояла зиму мокрой.

На уклоне 22 градуса снег сходит не весь, особенно мокрый. Ничего страшного для такой кровли в этом нет, но после сильного снегопада полезно смести лишнее мягкой щёткой, не повреждая посыпку черепицы.

Ошибка четвёртая: диван качается и скрипит

Рамы секций проверяют по диагоналям, разница не больше 3 мм. Перекошенная рама встанет на три ножки из четырёх, и никакие подкладки это надолго не исправят. Высокие ножки подлокотников ставят только на открытых концах секций, у ящика все ножки низкие. Разложите их по местам до сборки и подпишите карандашом.

• Рейки сиденья крепят оцинкованными саморезами с засверловкой, хвоя у торца колется.
• Крышку ящика примеряют до окончательной сборки, она должна открываться свободно.
• Все детали шлифуют и пропитывают маслом до сборки, потом в щели кистью не добраться.

Подушки с поролоном в уличных чехлах переносят дождь, но не зиму. На холодный сезон их убирают в дом, а ящик оставляют открытым на просушку, если внутрь попала влага.

Сборочный лист: размеры площадки и разметка

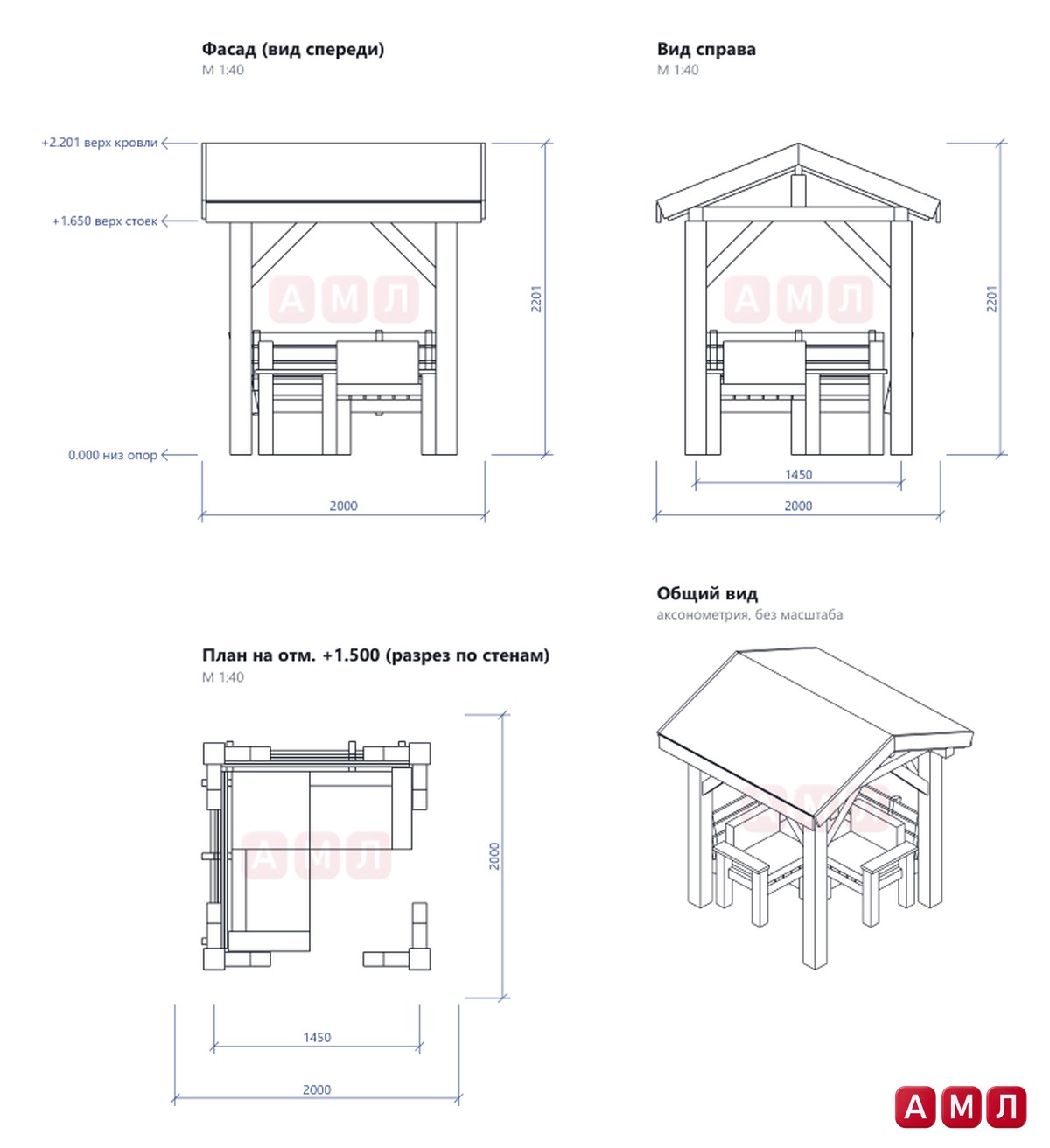

На сборочном листе четыре вида: фасад, вид справа, план на отметке полтора метра и аксонометрия, масштаб 1:40. Отметки даны от низа опор: верх стоек на высоте 1,65 метра, верх кровли около 2,2 метра. Значит, под навесом спокойно проходит взрослый человек, а работать на кровле придётся со стремянки.

План показывает главное для разметки: стойки стоят квадратом, расстояние между их осями 1450 мм при общем габарите 2 на 2 метра. Диван занимает угол буквой Г, ящик стоит в вершине угла, свободная сторона остаётся входом.

Разметку делают шнуром по осям стоек и сразу сверяют диагонали. Удобно сначала поставить опоры под две стойки вдоль стены или забора, а уже от них откладывать остальные.

Частые вопросы

Нужен ли фундамент под садовый навес 2 на 2 метра?

Сплошной фундамент не нужен, стойки стоят на П-образных опорах с анкерами М12. Важно, чтобы основание под анкерами было прочным, а площадка ровной и с отводом воды.

Можно ли класть гибкую черепицу осенью?

Только при температуре не ниже плюс пяти градусов, иначе клеевой слой не схватится. В конце октября надёжнее собрать каркас и стропила, а кровлю перенести на весну.

Какой поролон подходит для уличного дивана?

В проекте используется поролон плотностью 25 кг на кубометр в чехлах из уличной ткани. На зиму подушки убирают в помещение, а в сезон хранят в угловом ящике дивана.

Чем обработать дерево для садового дивана?

Каркас навеса покрывают антисептиком и маслом цвета ореха, сиденье и фанеру ящика маслом для террас. Пропитывают детали до сборки, чтобы масло попало во все торцы.

Угловой диван под навесом прощает мелкие огрехи в отделке, но не в геометрии: квадрат стоек, ровный конёк и рамы без перекоса решают всё. Чтобы не высчитывать это самостоятельно, в проекте ПроектСам есть сборочный лист с размерами, спецификация материалов, расчёт крепежа, 11 шагов с 3D-картинками, крупные планы узлов и 3D-модель в браузере, где навес можно покрутить и заранее понять, как он встанет на участке.
